幽兰
2025-10-17 14:48:27
需要帮忙解释一下标注，墙柱的标注，梁、板梯的标注
帮忙解释
全部回答

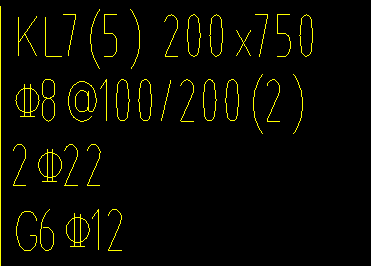

KL7(5)：表示第 7 号框架梁，“(5)” 表示该梁为 5 跨。
200×750：表示梁的截面尺寸，梁宽为 200mm，梁高为 750mm。
Φ8 @100/200 (2)：表示梁的箍筋配置。“Φ8” 表示箍筋采用直径为 8mm 的 HRB300 级钢筋；“@100/200” 表示箍筋间距，加密区间距为 100mm，非加密区间距为 200mm；“(2)” 表示箍筋为 2 肢箍。
2Φ22：表示梁的上部通长筋，采用 2 根直径为 22mm 的 HRB335 或 HRB400 级钢筋。
G6Φ12：表示梁的侧面构造钢筋，“G” 表示构造钢筋，配置 6 根直径为 12mm 的 HRB335 或 HRB400 级钢筋，两侧各 3 根。
【课程】房屋建筑工程施工图专业识图课程【精讲版】送【专属大礼包】和【思维导图】-筑业软件官方商城
http://shop.zhuyew.cn/pro_detail_959.html
有专门的识图课可以学习一下
