桥梁垫石有受力筋和钢筋骨架吗


我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2025-12-16 11:57:33

    桥梁垫石作为桥墩顶部的重要传力构件,其是否配置受力筋和钢筋骨架需综合考虑以下因素:
    ### 1. **结构功能与受力特点**
    - **主要作用**:垫石将上部梁体荷载传递至桥墩,并调整支座标高。通常承受**压应力**为主,局部可能存在偏心荷载或应力集中。
    - **钢筋需求**:若垫石尺寸较小且荷载均匀,**素混凝土**即可满足要求;但若存在较大偏心荷载、动力冲击(如铁路桥)或复杂应力时,需配置**受力筋及构造筋**,以增强抗裂性和承载力。
    ### 2. **配筋的常见情况**
    - **受力筋**:在以下情况需设置:
    - 垫石承受显著拉应力(如支座锚固区)。
    - 地震区桥梁需提高抗震性能。
    - 大跨径或重载桥梁垫石,需分散集中应力。
    - **钢筋骨架**:通常采用**网状钢筋或螺旋筋**,用于:
    - 约束混凝土,防止开裂。
    - 预埋支座锚栓时,加强锚固区混凝土。
    - 提高耐久性(如冻融、盐蚀环境)。
    ### 3. **规范与设计实践**
    - **中国规范**(如JTG D60):未强制要求垫石配筋,但建议对尺寸较大(>1m)、荷载复杂或环境恶劣的垫石配置钢筋。
    - **工程实例**:
    - 高铁桥梁:普遍配置Φ10~Φ16钢筋网,间距10~15cm。
    - 城市高架桥:小型垫石可能为素混凝土,大型垫石设置构造筋。
    ### 4. **施工细节**
    - 钢筋直径通常为**10-16mm**,网格间距**100-200mm**。
    - 预埋锚栓周围需设置**加强箍筋**,防止混凝土劈裂。
    - 垫石顶部常设**找平层**,与支座密贴,减少应力集中。
    ### 结论
    桥梁垫石的配筋需根据**荷载性质、环境条件及构造要求**综合确定。常规公路桥小型垫石可能为素混凝土,而重要桥梁、大尺寸垫石或特殊工况下,通常会配置受力筋和钢筋骨架以确保结构安全性和耐久性。

    点赞0

    回复 1

    举报

    全部回复

    • ze20200323092445678白银专家

      2025-12-16 12:05:02

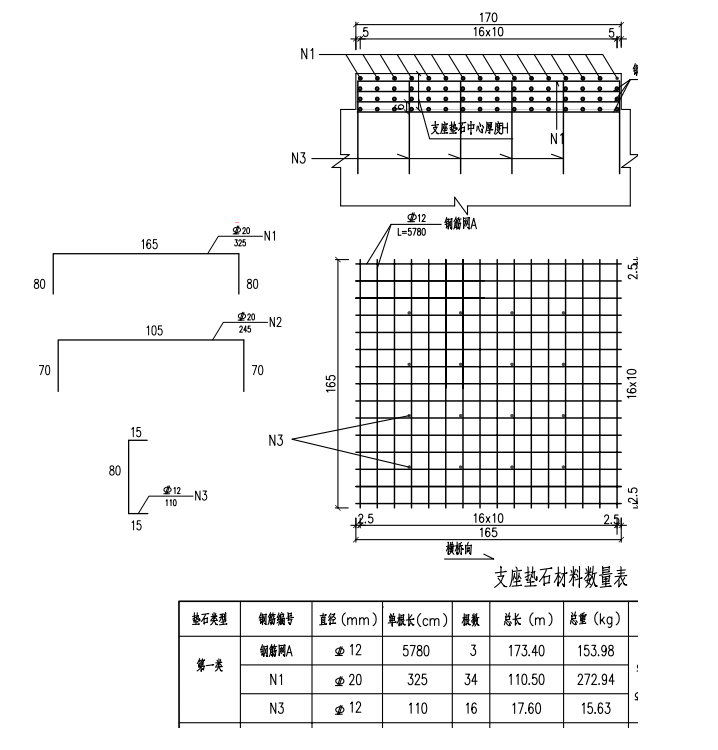

      老师,您看见我发的图纸的了吗,垫石的钢筋算不算钢筋骨架呀
