全部回答

•

  周路路铂金专家

  2025-12-22 09:59:56

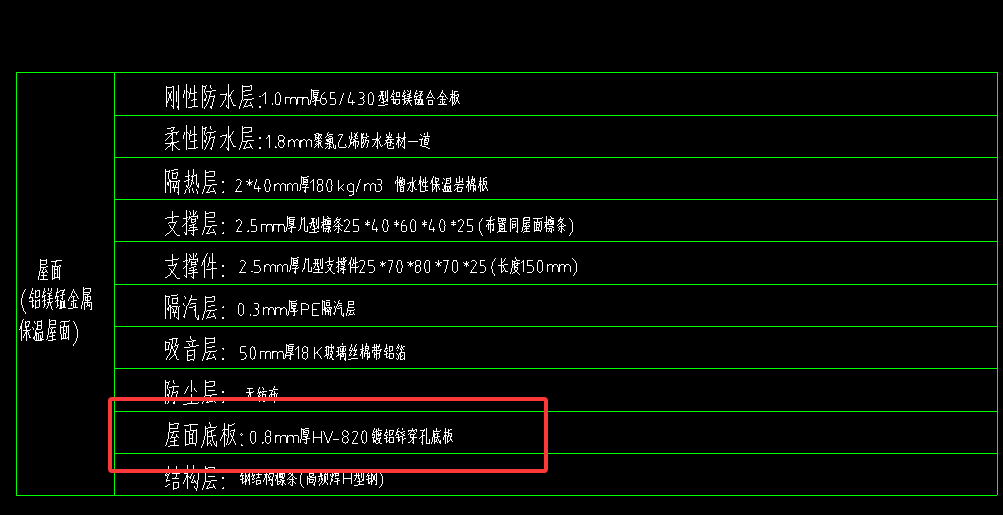

  是用在什么部位的？看不到图片，可以重新上传一下

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2025-12-22 08:27:47

  针对钢结构镀铝锌穿孔铝板项目的资料准备工作，需根据设计、施工、验收及维护等环节全面覆盖。以下为分阶段整理的详细资料清单及注意事项：
  ---
  ### **一、材料及产品资料**
  1. **材质证明文件**
  -钢板/铝板原材质量证明书（化学成分、力学性能、镀层厚度检测）。
  - 镀铝锌层检测报告（符合GB/T 14978-2008标准，镀层重量≥150g/m²）。
  - 穿孔铝板规格参数（孔径、孔距、穿孔率、板厚），需提供排版图和穿孔工艺说明。
  2. **产品合格证及检测报告**
  - 第三方机构出具的防火性能检测（如A级不燃材料报告）。
  - 耐腐蚀性、抗风压性能测试报告（适用于幕墙工程）。
  - 表面处理检测（如氟碳喷涂、粉末涂层附着力、色差报告）。
  ---
  ### **二、设计技术文件**
  1. **结构性文件**
  - 钢结构计算书（荷载计算、抗震分析，符合GB 50017-2017）。
  - 穿孔铝板与钢结构的连接节点详图（包含螺栓规格、焊接工艺）。
  - 热变形补偿设计（考虑温度应力对板缝的影响）。
  2. **深化设计图纸**
  - 穿孔铝板排版图（标注分块尺寸、编号、开孔位置）。
  - 排水、通风系统设计（针对穿孔板的渗水、气流组织分析）。
  - BIM模型文件（若应用，需提供碰撞检测报告）。
  ---
  ### **三、施工过程资料**
  1. **施工方案及记录**
  - 专项施工方案（含吊装工艺、焊接/栓接流程、质量管控措施）。
  - 技术交底记录（针对穿孔板安装精度、表面保护措施）。
  - 隐蔽工程验收记录（预埋件、防腐处理、防火涂层施工）。
  2. **现场检测与试验**
  - 拉拔试验报告（锚固件抗拉强度）。
  - 淋水试验记录（验证防水性能，尤其接缝处）。
  - 平整度、垂直度实测数据（允许偏差参照JGJ/T 325-2014）。
  ---
  ### **四、验收及交付资料**
  1. **质量验收文件**
  - 分项工程验收表（按GB 50205-2020钢结构验收规范）。
  - 观感质量检查记录（表面无划痕、色差均匀、孔洞边缘无毛刺）。
  - 竣工验收报告（含设计、施工、监理单位签字确认）。
  2. **检测与调试报告**
  - 声学性能测试（如用于降噪场景，需提供吸声系数报告）。
  - 防风揭试验（针对台风多发地区）。
  - 智能化系统调试记录（若集成灯光、通风等设备）。
  ---
  ### **五、后期维护资料**
  1. **使用维护手册**
  - 清洁保养指南（避免酸碱腐蚀性清洗剂）。
  - 定期检查要点（检查紧固件松动、镀层脱落情况）。
  - 易损件更换说明（如密封胶条老化周期）。
  2. **保修及售后文件**
  - 材料质保承诺书（镀层保质期通常10-25年）。
  - 施工单位联系方式及应急维修流程。
  ---
  ### **注意事项**
  - **规范依据**：全程需符合《金属与石材幕墙工程技术规范》（JGJ 133）、《建筑装饰装修工程质量验收标准》（GB 50210）等。
  - **地域性要求**：高寒地区需提供低温抗脆性报告，沿海地区需盐雾试验报告（如GB/T 10125-2021）。
  - **环保要求**：提供材料环保检测（如VOC释放量、可回收性说明）。
  通过系统整理上述资料，可确保项目合规性、安全性及后期可追溯性，建议采用电子档案与纸质文件双备份管理。
