小芳

2025-12-24 23:51:59

土建资料 5 黑龙江哈尔滨市 1币

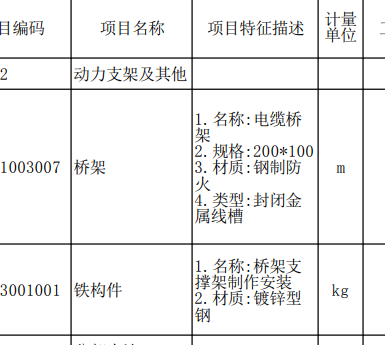

电缆桥架和铁构件需要做什么资料，检验批用哪张表格

电缆桥架和铁构件需要做什么资料，检验批用哪张表格


我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2025-12-25 08:31:13

    在电缆桥架和铁构件施工中，需准备的资料及检验批表格如下：
    ---
    ### **一、需准备的资料**
    1. **质量证明文件**
    - 产品合格证（电缆桥架、铁构件及附件）
    - 出厂检验报告（镀锌层厚度、材质证明等）
    - 进场验收记录（规格型号、外观质量等）。
    2. **施工记录**
    - 安装记录：桥架水平度、垂直度、支吊架间距、接缝处理等。 - 焊接记录（如铁构件需焊接）：焊缝质量检查记录。
    - 防腐处理记录（非镀锌件需防腐涂装）。
    3. **隐蔽工程验收记录**
    - 预埋件、焊接部位、接地连接等隐蔽前需验收。
    4. **试验检测报告**
    - 接地电阻测试记录（桥架接地连接电阻值，一般≤4Ω）。
    5. **设计文件**
    - 施工图、设计变更文件、技术交底记录。
    ---
    ### **二、检验批表格**
    根据《GB 50303-2015 建筑电气工程施工质量验收规范》：1. **电缆桥架**
    使用表格：**《电缆桥架安装和桥架内电缆敷设检验批质量验收记录》**
    验收内容：
    - 桥架安装位置、标高、水平度/垂直度偏差。 - 支吊架固定间距、接地连接等。
    2. **铁构件（支架、吊架等）**通常归类为电缆桥架安装的附属工程，可纳入电缆桥架检验批中。若单独施工，可参考： - **《钢导管支架安装检验批质量验收记录》**或地方标准表格。---
    ### **三、注意事项**
    1. **检验批划分**：按施工段、楼层或区域划分，需与监理单位确认。
    2. **地方要求**：部分省份有专用表格（如江苏“苏D表”），需结合当地规范。
    3. **镀锌层检查**：若为镀锌桥架/铁件，需记录镀锌层完好性，破损处需防腐处理。
    ---
    建议与项目监理沟通，明确具体表格及资料要求，确保符合工程实际需求。
