混凝土屋面上做光伏支架的配重块，配重块下面做防水卷材怎么出资料呢，归属哪里

首页 > 有问必答 > 问题详情

本周热点问题

zhangjinxiu

2025-12-29 19:06:09

资料软件 3 河北沧州市 1币

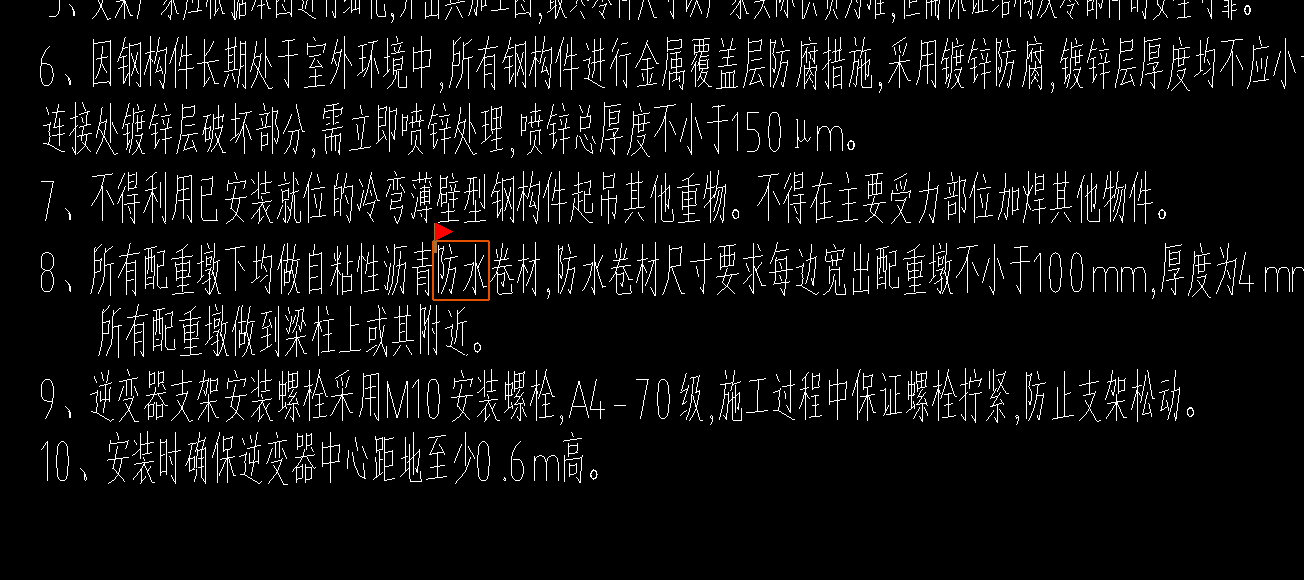

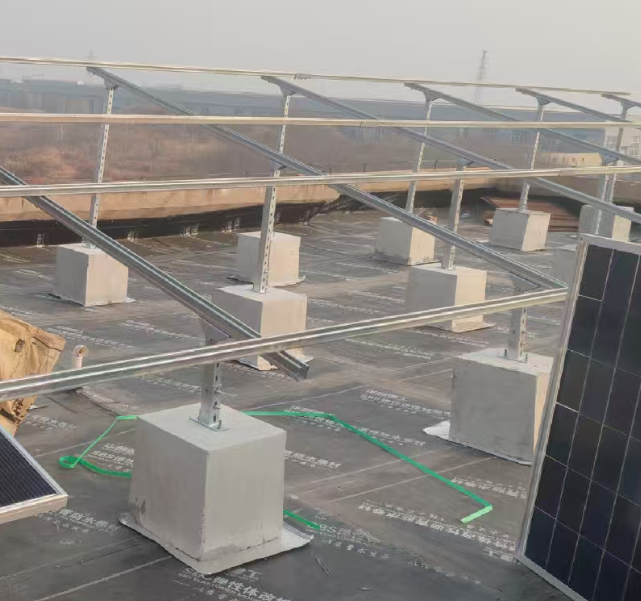

混凝土屋面上做光伏支架的配重块，配重块下面做防水卷材怎么出资料呢，归属哪里


我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2025-12-30 08:24:51

在混凝土屋面上安装光伏支架配重块并铺设防水卷材的资料编制及归属问题，需结合《建筑工程施工质量验收统一标准》（GB50300）及《屋面工程质量验收规范》（GB50207）等相关规范，具体步骤如下：
---
### **一、资料归属划分**
1. **防水卷材工程**
- **归属位置**：建筑屋面分部工程 → 防水与密封子分部 → 卷材防水层分项工程。
- **依据**：防水卷材属于屋面防水的核心构造层，需符合GB50207中防水层验收要求。
2. **配重块安装**
- **归属位置**：需根据设计图纸界定：
- **若配重块为光伏支架基础附属结构**：可归类至建筑电气分部工程 → 太阳能光伏系统子分部 → 支架基础分项工程。 - **若设计未单独划分**：建议纳入建筑屋面分部工程 → 细部构造子分部（或附加层分项）。 - **关键点**：需与设计单位确认配重块的结构属性（是否属于荷载传递结构或附加构造）。
---
### **二、需编制的资料内容**
#### **1. 防水卷材施工资料**
- **施工方案**：包含防水卷材选型、铺贴工艺、搭接宽度、节点处理（如配重块周边泛水处理）。
- **材料证明文件**：防水卷材质量证明书、进场复试报告（如拉伸性能、不透水性等）。
- **隐蔽工程验收记录**：卷材铺贴完成后的隐蔽验收（监理签字），重点记录配重块区域附加层铺设、收口密封处理。
- **检验批质量验收记录**：按卷材防水层分项划分检验批，检查铺贴质量、搭接长度、空鼓情况。
- **淋水/蓄水试验记录**：防水层完成后进行渗漏测试，确保无渗漏点（尤其配重块压覆区域）。
#### **2. 配重块安装资料**
- **施工方案**：配重块规格、布局图、固定方式（是否预埋螺栓或直接搁置）、荷载计算书（需结构工程师确认）。
- **材料证明文件**：配重块混凝土强度报告（如预制块）或现浇混凝土试块强度报告。
- **隐蔽验收记录**：配重块下部防水层保护措施（如增设隔离层）、配重块与屋面接触面的处理（防滑、防刮擦）。
- **检验批质量验收记录**：按支架基础分项或屋面附加构造分项验收，检查位置偏差、固定稳定性。
---
### **三、注意事项**
1. **界面交接处理**：
- 配重块与防水卷材接触面需增设隔离层（如无纺布），避免压覆区域因荷载集中导致卷材破损。 - 配重块周边应做防水附加层（宽度≥250mm），并采用密封胶收口。
2. **资料关联性**：
- 若配重块属于光伏系统的一部分，需在《光伏发电工程施工规范》（GB50794）中补充支架抗风揭、抗震试验报告。
3. **影像留存**： - 拍摄配重块安装前防水层完成状态、附加层施工过程、配重块就位后节点处理照片，作为隐蔽工程佐证。
4. **设计文件复核**： - 若图纸未明确配重块与防水层的构造关系，应通过设计变更或技术核定单补充说明，避免验收争议。
---
### **四、流程图解**
```plaintext
屋面工程资料编制流程：
1. 防水卷材施工 → 防水层分项（GB50207） │─材料报验 → 隐蔽验收 → 淋水试验2. 配重块安装 → 支架基础分项（GB50794）或屋面附加构造 │─荷载计算 → 定位放线 → 安装固定 → 隐蔽验收
3. 整体验收 → 分部分项汇总表（GB50300附录B）
```
建议与监理单位提前沟通资料划分方式，确保与工程实际验收流程一致。若涉及既有屋面改造，还需补充原屋面结构承载力复核报告。
