全部回答

•

  筑业小筑老师铂金专家

  2025-12-31 08:34:16

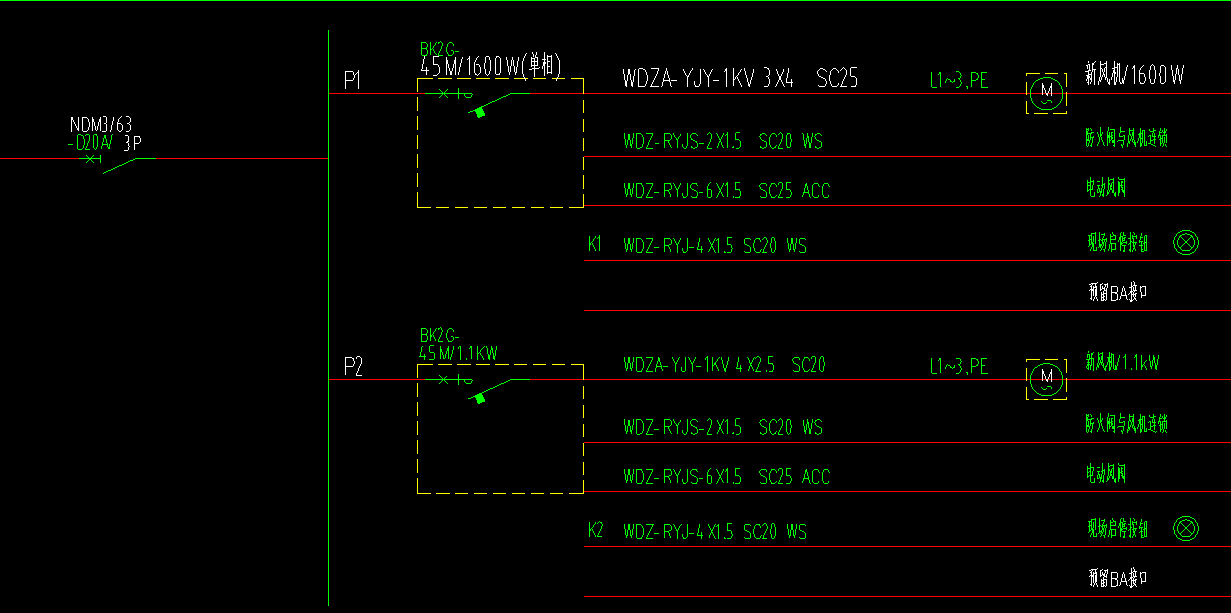

  进行绝缘电阻测试时，尤其是面对含有多个回路和分支的复杂电路，需要系统化的分段测试方法。以下是具体的步骤和注意事项：
  ---
  ### **一、测试前准备**
  1. **断电与安全确认**
  - 断开所有电源，确保被测电路完全无电。 - 悬挂警示牌，防止他人意外送电。 - 使用验电笔二次确认断电状态。
  2. **设备与工具准备** - 选用合适的兆欧表（如500V或1000V DC，根据设备额定电压选择）。 - 准备绝缘手套、护目镜等个人防护装备。 - 记录表格或设备标签，用于标记测试结果。
  3. **电路隔离**
  - 将待测回路与其他电路隔离（如断开配电箱中的断路器、熔断器）。 - 断开可能影响测试的负载设备（如电子设备、电容、电机等），避免损坏或误差。
  ---
  ### **二、分阶段测试策略**
  1. **主干回路测试** - 测试主线（如配电箱到第一个分支点）的绝缘电阻。 - **测试点**：火线（L）对地（PE）、零线（N）对地、火线与零线间。
  2. **逐个分支排查**
  -关闭所有分支开关，逐个接通分支进行测试。 - **步骤**： a. 仅接通第一个分支，断开其他分支。 b. 测量该分支导线对地、导线间的绝缘电阻。 c. 重复步骤，依次测试所有分支。
  3. **并联设备处理**
  - 若分支中包含并联设备（如插座、灯具），需单独测试每个端点： - **案例**：插座回路的每个插座均需测试火线-地、零线-地、火线-零线。
  ---
  ### **三、测试操作要点**
  - **测试电压与时间** - 根据标准选择电压（如低压系统多用500V DC）。 - 加压时间至少1分钟，待读数稳定后记录。
  - **合格标准** - 一般要求绝缘电阻 ≥1MΩ（具体数值参考本地标准，如IEC 60364要求 ≥0.5MΩ）。 - 潮湿环境或特殊设备可能需更高值（如≥2MΩ）。
  - **异常处理**
  - 若某分支电阻过低，进一步分段排查：
  1. 断开分支中点，测试前半段和后半段。2. 检查接头、开关、负载设备是否受潮或破损。
  ---
  ### **四、注意事项**
  1. **安全风险**
  - 兆欧表输出高压，避免触碰裸露导体。 - 测试后对线路放电（通过兆欧表或接地棒）。
  2. **避免误判**
  - 确保被测线路无残余电荷（测试前放电）。
  - 环境湿度高时，结果可能偏低，需复测确认。
  3. **文档记录**
  - 记录每个回路、分支的测试值及测试条件（如温度、湿度）。 - 标注不合格点，便于后续维修跟踪。
  ---
  ### **五、示例流程图**
  ```
  开始│
  ├─ 断电并隔离被测回路
  │
  ├─ 测试主干回路绝缘电阻
  │ ├─ L-PE
  │ ├─ N-PE
  │ └─ L-N
  │
  ├─ 依次测试各分支
  │ ├─ 分支1：L-PE、N-PE、L-N
  │ ├─ 分支2：L-PE、N-PE、L-N
  │ └─ ...
  │└─ 恢复电路，分析结果
  ```
  通过以上步骤，可系统化定位绝缘故障，确保复杂回路的安全性和合规性。
