环氧地坪漆隐蔽问题

首页 > 有问必答 > 问题详情

本周热点问题

qf20190404200744437

2026-01-03 15:34:42

土建资料 55 河北张家口市 1币

环氧地坪漆隐蔽问题

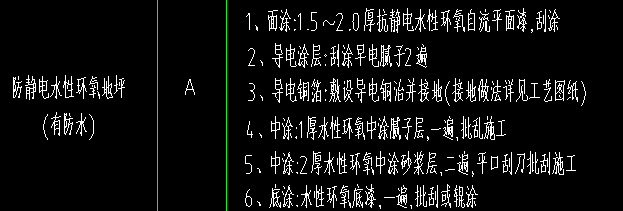

老师哪步需要做隐蔽？导电铜箔和涂层能放到中涂的隐蔽内容里面吗？

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-01-04 16:31:19

除了面涂不用做隐蔽，下面的这些都要做隐蔽，分开做，起码底涂做一个，中涂做一个，铜箔做一个，导电涂层做一个

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-01-04 08:46:06

环氧地坪漆施工中存在的隐蔽问题通常是指在施工过程中或完工后难以直接观察到的潜在缺陷，这些问题可能在后期使用中逐渐暴露，影响地坪的耐用性、美观性或功能性。以下是常见的隐蔽问题及其原因和解决方案：
---
### **一、基层处理不当**
1. **问题表现**
- 基层（混凝土）强度不足、存在油污、浮灰、裂缝或空鼓未处理。 - 基层含水率过高（未做防潮层或干燥不充分）。
2. **隐患** - 地坪漆附着力差，易脱层、起壳；潮湿环境下易鼓泡。
3. **解决方法**
- 打磨清理基层，修补裂缝，确保无油污、灰尘；
- 含水率需控制在8%以下（可通过湿度仪检测），必要时做防潮层。
---
### **二、材料配比或固化问题**
1. **问题表现**
- 环氧树脂与固化剂比例错误，搅拌不均匀。 - 低温或高湿环境下固化不充分。
2. **隐患** - 漆膜发粘、硬度不足、易划伤，或出现局部不干、缩孔。
3. **解决方法** - 严格按厂家配比混合材料，充分搅拌并静置消泡；
- 控制施工环境温度（10-30℃）和湿度（≤75%），必要时加热或除湿。
---
### **三、涂层间处理不到位**
1. **问题表现**
- 中涂层或面漆施工前未彻底打磨，残留颗粒或灰尘。 - 层间间隔时间过长或过短。
2. **隐患** - 涂层附着力差，表面粗糙、颗粒感明显。
3. **解决方法** - 每层施工后打磨平整，清理浮灰；
- 控制层间固化时间（通常24小时内）。
---
### **四、漆膜厚度不均或不足**
1. **问题表现**
- 滚涂或镘涂时操作不均匀，导致局部过薄或过厚。
- 偷工减料（如减少中涂层次数）。
2. **隐患**
- 薄区易磨损、露底；厚区易收缩开裂。
3. **解决方法** - 使用专业工具（镘刀、无气喷涂机），控制单次涂布量；
- 总厚度需符合设计要求（一般≥0.5mm）。
---
### **五、防潮层或伸缩缝处理不当**
1. **问题表现** - 地下潮气未隔离（无防潮层），或伸缩缝未填充弹性材料。
2. **隐患** - 潮气上涌导致漆膜鼓泡；伸缩缝处漆膜开裂。
3. **解决方法**
- 地下基层需做防水防潮层； - 伸缩缝使用柔性材料（聚氨酯胶）填充，避免覆盖过厚涂层。
---
### **六、添加剂使用不当**
1. **问题表现** - 过量使用稀释剂或未按规范添加流平剂、消泡剂。
2. **隐患**
- 漆膜出现气泡、橘皮纹、针孔等缺陷。
3. **解决方法** - 按厂家指导添加助剂，稀释剂比例不超过5%； - 搅拌后静置消泡，避免剧烈搅拌引入空气。
---
### **七、颜色与光泽度不均匀**
1. **问题表现** - 色浆混合不匀或施工手法不一致。
- 面漆固化时温湿度波动大。
2. **隐患**
- 表面出现色差、光泽斑块。
3. **解决方法**
- 使用同一批次材料，大面积施工时多人协同保持手法一致； - 固化阶段保持环境稳定。
---
### **八、细节处理疏忽**
1. **问题表现**
- 墙角、设备底座、排水口等区域漏涂或未做加强处理。
2. **隐患** - 边角易磨损、渗水，导致漆膜剥落。
3. **解决方法** - 使用小刷子或特殊工具处理边角，增加涂层厚度；
- 对高频使用区域做耐磨加强层。
---
### **九、验收标准不明确**
1. **问题表现** - 未检测附着力、硬度、耐磨性等关键指标。
2. **隐患** - 短期内无明显问题，长期使用后性能下降。
3. **解决方法** - 验收时使用划格法测附着力、铅笔硬度计测硬度； - 模拟使用环境进行耐磨性测试。
---
### **总结建议**
环氧地坪漆的隐蔽问题多源于基层处理、材料配比、施工工艺和环境控制的疏忽。建议选择专业施工团队，严格遵循工艺流程，并在关键节点（如基层处理、涂层固化）进行隐蔽工程验收，必要时留存影像记录。完工后需养护7天以上再投入使用，以降低后期风险。

点赞0

回复 0

举报

我的回答

提交取消

回复
