全部回答

•

  筑业小筑老师铂金专家

  2026-01-05 08:27:18

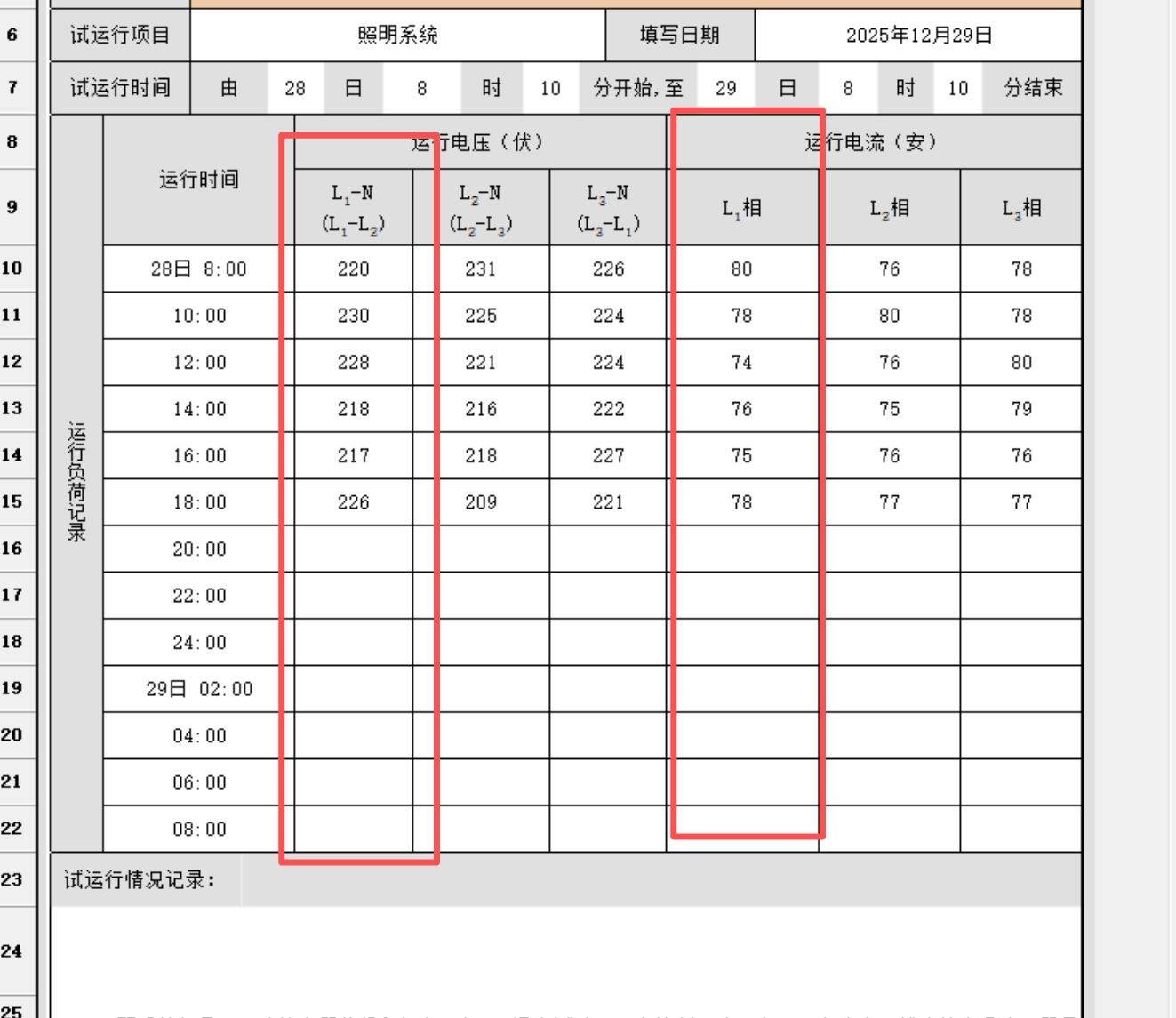

  在填写电气照明、动力试运行记录中的“运行电流”时，需结合设备实际运行状态和规范要求进行测量和记录。以下是具体步骤和注意事项：
  ---
  ### **一、运行电流填写方法**
  1. **测量工具**使用 **钳形电流表**（推荐）或 **万用表（电流档）**，确保仪表量程覆盖被测电流范围。
  2. **测量条件**
  -设备需处于 **额定负载状态**（如照明回路满载、动力设备带正常负荷运行）。
  - 运行时间需达到 **稳定状态**（一般持续运行30分钟以上，避免启动瞬间的峰值电流）。
  3. **测量位置** - **照明系统**：测量配电箱内各照明回路的 **相线电流**（L1/L2/L3）。 - **动力设备**（如电机、水泵）：测量三相电流（L1/L2/L3），并记录每一相的值。
  4. **记录方式** - 单相设备：直接记录实测电流（单位：A）。
  -三相设备：
  - 记录各相电流（如：L1=12A, L2=12.5A, L3=11.8A）； - 若表格仅需填写一个值，可计算 **三相电流平均值**（示例：\( \frac{12+12.5+11.8}{3} \approx 12.1A \)）； - 需标注三相电流是否平衡（不平衡率通常要求≤10%）。
  ---
  ### **二、填写示例**
  | **设备名称** | **额定电流（A）** | **实测电流（A）** | **备注** |
  |--------------|-------------------|-------------------|------------------------------|
  | 照明回路1 | 10 | 9.5 | 运行正常，电流无异常波动 |
  | 三相电机 | 15 | L1=14.8, L2=15.1, L3=14.9 | 三相平衡，负载率98% |
  ---
  ### **三、注意事项**
  1. **对比额定值**
  - 实测电流应在 **额定电流的80%~105%范围内**（具体以设计要求为准）。
  - 若超限，需检查负载是否异常（如过载、短路）、接线是否松动或设备故障。
  2. **三相平衡要求**
  - 动力设备的三相电流偏差应≤10%，否则需排查线路或负载分配问题。
  3. **记录完整性**
  - 注明测量时间、环境温度、负载状态（如“满载运行”或“50%负荷”）。
  4. **安全操作**
  - 测量时佩戴绝缘防护装备，避免直接接触带电部件。
  ---
  ### **四、常见问题处理**
  - **电流偏低**：可能负载未完全投入或设备空载，需核实运行状态。
  - **电流偏高**：检查是否过载、电压异常或设备效率下降（如电机轴承损坏）。
  - **三相不平衡**：调整负载分配，检查线路阻抗或设备内部故障。
  ---
  ### **五、规范依据**
  - 参考《建筑电气工程施工质量验收规范》（GB 50303）、《电气装置安装工程电气设备交接试验标准》（GB 50150）中对试运行的要求。
  通过规范测量和记录，可确保试运行数据的有效性，为工程验收提供可靠依据。
