这个管底高程 ​怎么填写?

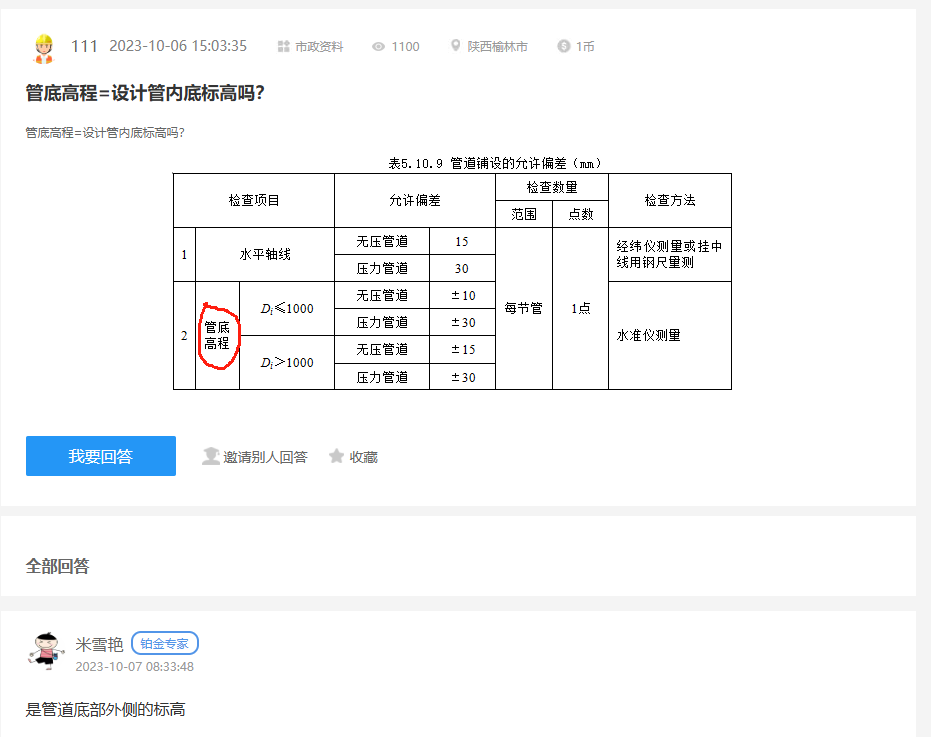

76b28a1a7ed8c27b3166fa0fd5684db.png这个管底高程

怎么填写?


我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-01-12 11:20:57

    填写“管底高程”需要结合工程设计和施工规范,具体步骤如下:
    ---
    ### **1. 明确管底高程的定义**
    管底高程是指**管道内壁底部**相对于某一基准点(如国家高程系统、场地标高)的垂直高度,单位为米(m)。它是管道埋深设计的关键参数,直接影响排水坡度和施工质量。
    ---
    ### **2. 确定计算所需参数**
    - **基准高程(已知点高程)**:如测绘提供的控制点高程。
    - **地面高程**:管道所在位置的自然地面高度。
    - **管道直径(D)**:管道内径或外径(需明确设计图纸中的标注方式)。
    - **覆土厚度**:管道顶部到地面的最小覆盖厚度(根据规范要求,例如排水管需≥0.7m)。
    - **坡度(i)**:管道的纵向坡度(如0.5%、1%等)。
    ---
    ### **3. 计算公式**
    - **从地面高程推算**:
    \[ \text{管底高程} = \text{地面高程} - \text{覆土厚度} - \text{管壁厚度} - \text{管道直径}
    \]
    (若已知地面高程和埋深要求)
    - **从上游管底高程推算**(适用于连续管道):
    \[ \text{下游管底高程} = \text{上游管底高程} - \text{坡度} \times \text{管道长度}
    \]
    ---
    ### **4. 填写示例**
    假设:
    - 地面高程:50.00m
    - 覆土厚度:0.8m(规范要求)
    - 管道外径:0.6m- 管壁厚度:0.05m
    计算:
    \[
    \text{管底高程} = 50.00 - 0.8 - 0.05 - 0.6 = 48.55 \, \text{m}
    \]
    填写时直接标注为 **48.55m**。
    ---
    ### **5. 注意事项**
    - **基准一致性**:所有高程必须基于同一基准(如黄海高程、吴淞高程等)。
    - **坡度衔接**:上下游管道需保证坡度连续,避免倒坡导致积水。
    - **校核覆土深度**:寒冷地区需满足防冻要求,车行道下需考虑荷载。
    - **设计文件对照**:与纵断面图、平面图数据保持一致。
    ---
    ### **6. 常见错误**
    -混淆“管底高程”和“管内底高程”(是否含管壁厚度)。
    - 忽略管道坡度,直接复制地面高程。
    - 单位错误(如将米误写为厘米)。
    如果有设计图纸或测量报告,直接引用标注值即可。若为自行计算,建议标注计算过程并附参数来源。

    点赞0

    回复 1

    举报

    全部回复

    • 青铜专家

      2026-01-12 11:27:15

      如果是大于1000,那小于1000一栏还需要填写吗?

      回复

  • 周路路铂金专家

    2026-01-12 11:19:17


    有问必答搜索关键词“管底高程”可以查看相关的问题解析哦,搜索比提问更快哦~http://www.zhuyew.cn/ask/


    点赞0

    回复 0
