仪表安装检验批资料怎么做

供热给排水管道测温仪表的安装检验批资料怎么做?
我要回答

邀请别人回答

收藏

全部回答

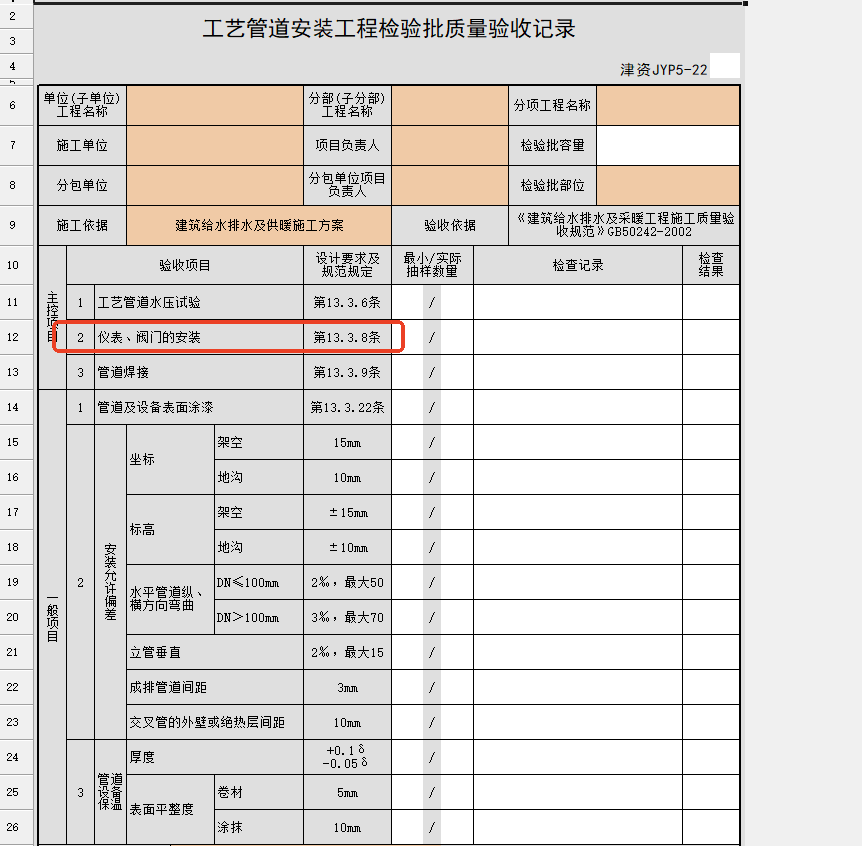

  • 周路路铂金专家

    2026-01-13 13:13:45


    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-01-13 13:05:26

    仪表安装检验批资料是工程验收的重要文件,需严格按照规范要求编制,确保内容完整、数据真实、签字齐全。以下是详细的编制步骤和内容模板:
    ---
    ### **一、资料编制步骤**
    1. **明确规范依据** - 依据《自动化仪表工程施工及质量验收规范》(GB 50093)、《工业自动化仪表工程施工及验收规范》(GB/T 50821)等国家标准。
    - 参考设计图纸、技术协议、施工方案中的具体要求。
    2. **划分检验批范围**
    - 按仪表类型(温度、压力、流量、液位等)或安装区域(如某车间、某楼层)划分检验批,确保覆盖所有安装节点。
    3. **填写基础信息** - **工程名称**:与施工许可证一致,如“XX化工厂扩建项目”。
    - **检验批编号**:按分部分项划分,例如“FJ-03-012”(分项工程代号+序号)。
    - **安装单位**:施工单位全称及负责人姓名。
    - **监理单位**:监理单位全称及专业工程师签字。
    ---
    ### **二、检验批资料内容模板**
    (以压力表安装为例)
    #### **1. 工程基本信息表**
    | 项目名称 | XX化工厂反应釜压力监测系统 |
    |----------------|--------------------------|
    | 检验批部位 | 反应釜A区1-5号压力表 |
    | 施工依据 | GB 50093-2013、设计图号DY-2023-05 |
    | 验收日期 | 2023年10月20日 |
    #### **2. 主控项目检查记录**
    | 检查项目 | 技术要求 | 检查结果 | 备注 |
    |----------------|--------------------------|----------|------------|
    | 仪表型号规格 | 符合设计文件(型号Y-100,量程0-10MPa) | 合格 | 全部核查 |
    | 安装位置 | 便于观察、无振动 | 合格 | 3号表加固 |
    | 密封性试验 | 无泄漏(试验压力1.5倍量程,保压10分钟) | 合格 | 记录压力值 |
    #### **3. 一般项目检查记录**
    | 检查项目 | 允许偏差 | 实测值 | 合格率 |
    |----------------|--------------------------|----------|--------|
    | 垂直度偏差 | ≤1.5mm/m | 0.8mm/m | 100% |
    | 仪表固定螺栓 | 防松件齐全、扭矩达标 | 合格 | 100% |
    | 标识清晰度 | 标签内容完整(量程、位号)| 合格 | 100% |
    #### **4. 质量验收结论**
    -施工单位自评:共检查20项,合格20项,自评合格。签字:**张三**(项目经理) 日期:2023.10.20
    - 监理单位验收:经抽查复核,符合规范要求,同意验收。
    签字:**李四**(监理工程师) 日期:2023.10.20
    ---
    ### **三、关键注意事项**
    1. **数据真实性**
    - 实测数据需现场填写,禁止编造。如水平度误差应使用水平仪实测并记录具体数值(如“0.5mm/m”)。
    2. **附件完整性**
    - 附《仪表校准报告》《材质证明》《阀门试压记录》等证明材料。
    - 粘贴现场照片(如安装全景、接地细节、标识特写)。
    3. **特殊仪表要求**
    - **防爆仪表**:需记录防爆认证编号(如Ex d IIB T4)、接地电阻≤4Ω。
    - **高温仪表**:检查散热措施或隔热层安装情况。
    4. **问题处理**
    - 若发现不合格项(如泄漏),填写《不合格品处理单》,记录整改措施(如更换密封垫片)并重新报验。
    ---
    通过以上步骤和模板,可系统化完成仪表安装检验批资料的编制,确保符合工程验收要求。实际操作中建议结合具体项目特点调整内容,并留存电子档备份。
