全部回答

•

  筑业小筑老师铂金专家

  2026-01-13 15:10:43

  在分析喷淋系统图时，需结合图纸的具体设计和图例说明，以下是对您问题的分步解答：
  ---
  ### **1. 每层喷淋系统的数量**
  喷淋系统的数量通常由建筑功能、面积及消防规范决定，常见的判定依据包括：
  - **系统类型**：如湿式系统（常见于普通区域）、干式系统（低温环境）、预作用系统（贵重物品区域）等，不同系统可能独立设置。
  - **防火分区**：同一楼层可能划分为多个防火分区，每个分区可能设独立喷淋系统。
  - **图纸标识**：查看平面图中的**图例、管线标注**（如“WP”表示湿式喷淋，“DP”表示干式喷淋），或通过不同颜色/线型区分系统。
  - **设计说明**：图纸首页的“设计说明”中会明确系统划分规则，需重点关注。
  ---
  ### **2. 三角形下方一横的符号含义**
  该符号通常与**喷头类型或安装方向**相关，常见解释如下：
  - **下垂型喷头**（符号：▼___）：三角形顶点向下加横线，表示喷头向下安装，适用于有吊顶的空间。
  - **直立型喷头**（符号：▲___）：三角形顶点向上加横线，喷头向上安装，常见于无吊顶区域。
  - **其他可能**：部分设计院可能用此符号表示**阀门类型**（如减压阀）或**管道标高变化**，需核对图例。
  ---
  ### **3. 关键核对步骤**
  1. **查阅图纸图例**：在图纸右下角或首页寻找“图例表”，确认符号定义。
  2. **结合平面图与系统图**：对比喷头布置与管道连接方式，验证符号实际意义。
  3. **咨询设计方**：若图例缺失或模糊，联系设计单位确认，避免施工错误。
  ---
  ### **示例图例对比**
  | 符号 | 常见含义 |
  |------|----------|
  | ▼___ | 下垂型喷头（吊顶安装） |
  | ▲___ | 直立型喷头（无吊顶安装） |
  | ◄___ | 侧墙型喷头（墙面安装） |
  ---
  若需进一步分析，建议提供图纸局部片段（可隐去敏感信息），我将协助详细解读。

  点赞0

  回复 1

  举报

  我的回答

  提交 取消
  回复

  全部回复

  •

    zy6qaup4zsksngp白银专家

    2026-01-13 15:21:59

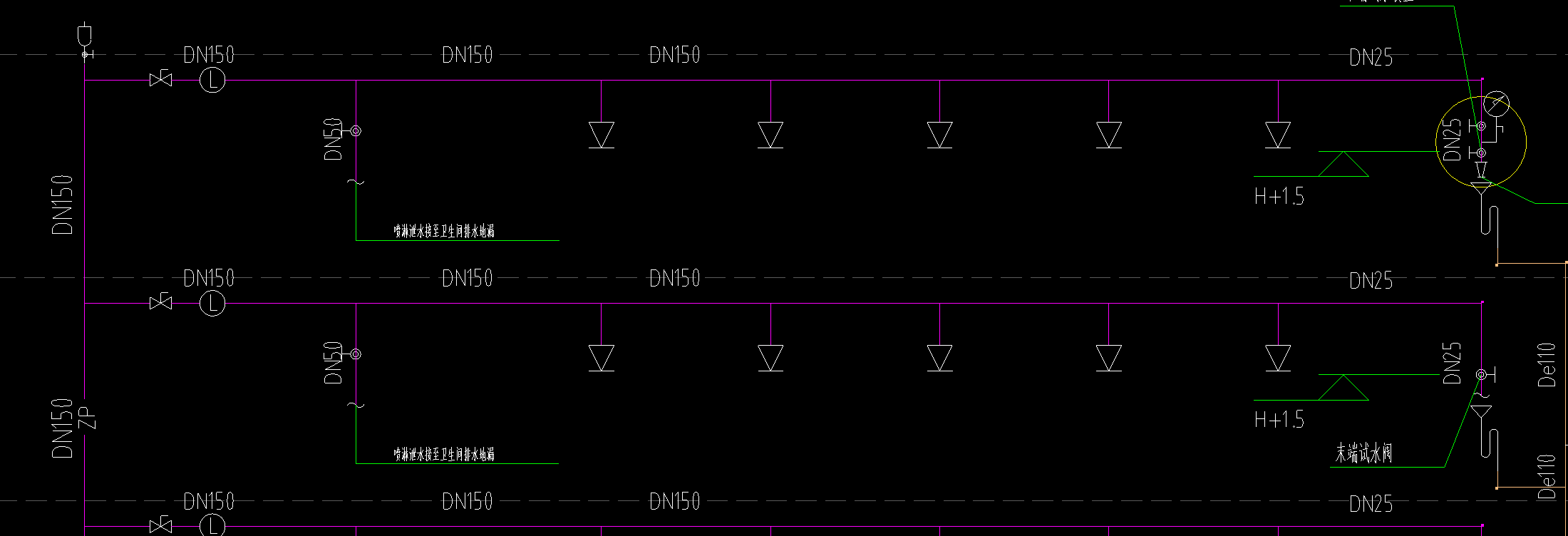

    老师，我发给你的图纸是最后两层，你看看每层下垂型喷头是不是算一个系统

    回复
