房建安装资料弱电系统(电视电话网络)线管预埋隐蔽用哪张表格及检验批用哪个表格

弱电系统(电视电话网络)线管预埋隐蔽用哪张表格及检验批用哪个表格

我要回答

邀请别人回答

收藏

全部回答

  • 米雪艳铂金专家

    2026-01-19 09:33:07

    建议:

    电视——有线电视及卫星电视接收系统子分部

    电话本来该属于

    电话交换系统中——没有梯架、托盘、槽盒和导管安装这个检验批,建议用给综合布线系统子分部里的这个检验批

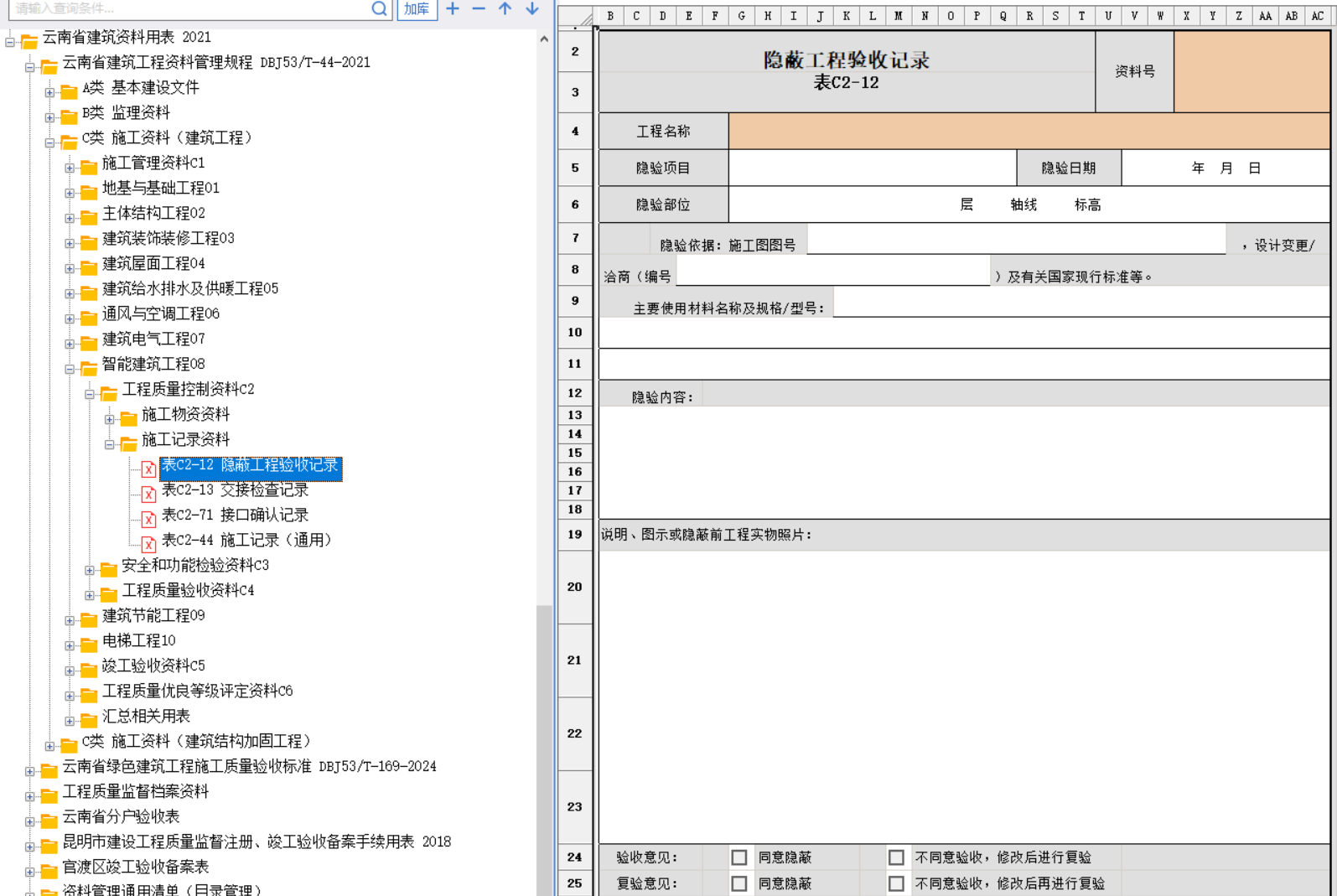

    隐蔽表——智能建筑分部里有



    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-01-19 08:32:21

    在房建安装资料中,弱电系统(电视、电话、网络)线管预埋隐蔽工程需使用以下表格:
    ### 一、隐蔽工程验收记录表
    - **表格名称**:隐蔽工程验收记录表
    - **依据标准**:《建筑工程资料管理规程》(JGJ/T 185-2009)
    - **表格编号**:通常为 **表C.5.1**(具体编号依地方或项目要求可能略有差异)。
    - **内容要求**:需详细记录线管的材质、规格、敷设路径、弯曲半径、固定方式、连接质量及保护措施等,并附简图或照片。
    ### 二、检验批质量验收记录表
    - **表格名称**:电线导管、电缆导管和线槽敷设检验批质量验收记录表
    - **依据标准**:《建筑电气工程施工质量验收规范》(GB 50303-2015)
    - **表格编号**:一般为 **表14.1.1**(根据规范版本可能调整)。
    - **适用范围**:
    - 线管预埋属于建筑电气分部中的导管敷设分项,即使用于弱电系统,仍按电气导管验收。 - 验收内容包含导管材质、弯曲半径、固定间距、接地等,需符合规范要求。
    ### 三、注意事项
    1. **分部划分**:线管预埋通常归属 **建筑电气分部**,后期穿线及设备安装才划入智能建筑分部(如综合布线系统)。
    2. **地方差异**:部分地区或项目可能另有规定,建议结合当地质检要求确认表格编号。
    3. **资料完整性**:隐蔽验收与检验批需同步施工记录、材料合格证等支撑文件。
    ### 总结
    - **隐蔽验收**:表C.5.1(隐蔽工程验收记录表)。
    - **检验批**:GB 50303-2015 表14.1.1(电线导管、电缆导管和线槽敷设检验批)。
    确保按规范填写,资料完整以顺利通过竣工验收。
