边坡锚索用那些表格

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-01-20 13:11:42

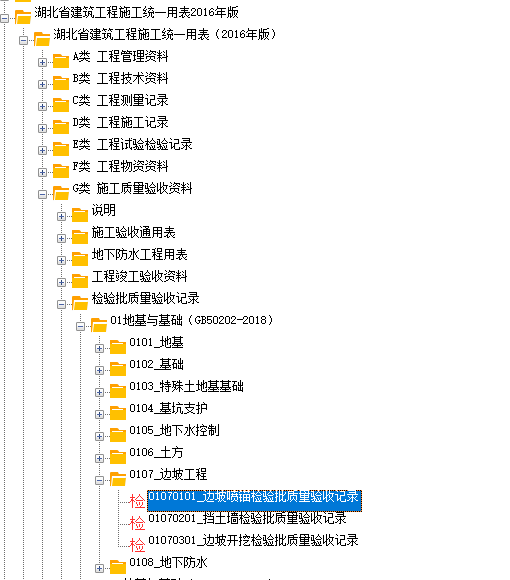

湖北市政里没找到，湖北房建里可以用这个
还有隐蔽验收，锚索的施工记录

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-01-20 11:49:59

在边坡锚索的设计、施工及验收过程中，需要用到多种表格来记录和规范关键参数、流程及结果。以下是常用的表格分类及用途说明：
---
### **1. 设计阶段表格**
1. **锚索设计参数表**
- **用途**：记录锚索的设计参数，如位置、长度、倾角、锚固段长度、自由段长度、预应力值等。 - **内容**：锚索编号、坐标（X/Y/Z）、设计承载力、钢绞线规格、防腐措施等。
2. **地质勘察数据表** - **用途**：记录边坡岩土体的物理力学参数（如抗剪强度、地层分布）。 - **内容**：土层/岩层描述、黏聚力、内摩擦角、地下水情况等。
---
### **2. 材料验收表格**
1. **锚索材料验收表** - **用途**：记录锚索材料（钢绞线、锚具、注浆管等）的规格、品牌、检测报告等。
- **内容**：材料名称、型号、生产厂家、合格证编号、抽检结果（如抗拉强度、延伸率）。
2. **注浆材料配比表**
- **用途**：记录注浆材料的配比及性能指标（如水灰比、添加剂用量、抗压强度）。 - **内容**：水泥类型、水灰比、初凝时间、28天抗压强度等。
---
### **3. 施工记录表格**
1. **钻孔施工记录表** - **用途**：记录钻孔过程中的关键参数。 - **内容**：孔深、孔径、倾斜度、钻进速度、地层变化、异常情况（如塌孔）。
2. **锚索安装记录表**
- **用途**：记录锚索安装的详细信息。
- **内容**：安装日期、钢绞线编束情况、对中支架间距、自由段套管密封性等。
3. **注浆施工记录表** - **用途**：记录注浆过程的实时数据。 - **内容**：注浆压力、注浆量、浆液配比、注浆起止时间、返浆情况。
4. **张拉与锁定记录表** - **用途**：记录预应力张拉和锁定过程的关键参数。
- **内容**：张拉分级荷载、持荷时间、伸长量实测值、锁定荷载、预应力损失率。
---
### **4. 质量检验与验收表格**
1. **锚索质量验收表**
- **用途**：施工完成后对锚索质量的综合验收。 - **内容**：孔位偏差、钻孔倾斜度、注浆密实度（可通过无损检测）、预应力锁定值偏差等。
2. **锚索抗拔力检测表**
- **用途**：记录验收试验或抽检试验的抗拔力数据。 - **内容**：试验荷载、位移量、破坏模式（如适用）、是否满足设计要求。
3. **隐蔽工程验收表**
- **用途**：针对钻孔、锚索安装、注浆等隐蔽工序的验收签字。
- **内容**：施工日期、验收人员、隐蔽照片/视频存档编号。
---
### **5. 监测与维护表格**
1. **边坡锚索监测记录表** - **用途**：长期监测锚索预应力变化及边坡稳定性。
- **内容**：监测日期、预应力实测值、位移传感器数据、异常情况说明。
2. **定期检查维护表** - **用途**：记录锚索系统的定期检查结果。 - **内容**：锚头锈蚀情况、排水系统状态、边坡裂缝观测记录等。
---
### **6. 参考规范与标准**
- 国内常用规范： - 《建筑边坡工程技术规范》（GB 50330） - 《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086） - 《预应力筋用锚具、夹具和连接器》（GB/T 14370）
---
### **示例表格模板**
如需具体表格格式，可参考以下模版（以张拉记录表为例）：
| 锚索编号 | 张拉日期 | 设计荷载 (kN) | 分级荷载 (kN) | 实测伸长量 (mm) | 理论伸长量 (mm) | 持荷时间 (min) | 操作人员 | 备注 |
|----------|----------|---------------|----------------|------------------|------------------|----------------|----------|------|
| A-01 | 2023-10-01 | 800 | 200→400→600→800 | 120.5 | 118.0 | 10→10→10→30 | 张三 | 无异常 |
---
通过规范使用上述表格，可确保边坡锚索工程的**可追溯性**和**质量控制**。具体表格格式需根据项目要求或监理单位规定调整。
