照明配电箱需要搭配什么施工记录表吗?

照明配电箱需要搭配什么施工记录表吗?

我要回答

邀请别人回答

收藏

全部回答

  • 周路路铂金专家

    2026-01-26 16:47:57

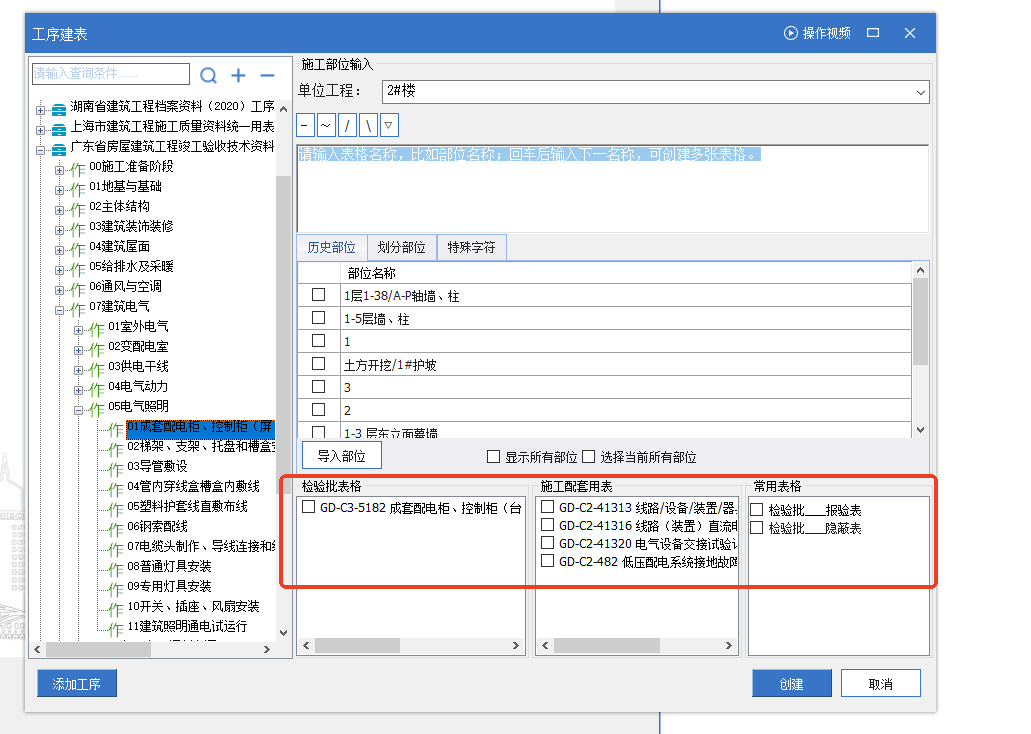

    直接点开工序建表相关联的施工记录就显示出来了

    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-01-26 16:42:49

    在照明配电箱的施工过程中,为确保工程质量、安全和可追溯性,通常需要配套以下施工记录表及相关文件。这些记录表是施工管理和验收的重要依据,需符合国家标准(如GB 50303《建筑电气工程施工质量验收规范》)及项目具体要求:
    ---
    ### **1. 材料进场验收记录**
    - **作用**:记录配电箱、电缆、断路器、漏电保护器等材料的进场信息及质量证明。
    - **内容**:
    - 材料名称、规格型号、数量、生产厂家。
    - 合格证、检验报告编号。
    - 外观检查结果(是否破损、锈蚀等)。
    - 监理/施工方签字确认。
    ---
    ### **2. 隐蔽工程验收记录**
    - **适用环节**:配电箱预埋箱体、管线暗敷等隐蔽施工。
    - **内容**:
    - 预埋位置、标高是否符合图纸要求。
    - 箱体固定方式(膨胀螺栓/焊接等)。
    - 接地装置连接质量。
    - 监理及施工方签字确认。
    ---
    ### **3. 电气设备安装检查记录**
    - **适用环节**:配电箱安装、元件装配。
    - **内容**:
    - 箱体安装垂直度、水平度偏差。
    - 断路器、开关、接线端子的紧固情况。
    - 相序、极性标识是否清晰。
    - 电缆/导线规格是否符合设计(如截面积、颜色区分)。
    ---
    ### **4. 绝缘电阻测试记录**
    - **测试要求**:依据GB 50303规范,照明回路需进行导体间、导体对地绝缘测试。
    - **内容**:
    - 测试仪表型号(如500V兆欧表)。
    - 测试值(一般要求≥0.5MΩ)。
    - 测试人员及时间。
    ---
    ### **5. 接地电阻测试记录**
    - **关键项**:配电箱金属外壳、接地干线、重复接地的电阻值。
    - **标准**:一般≤4Ω(根据设计要求)。
    - **记录**:测试方法(如三点法)、测试结果、仪器型号。
    ---
    ### **6. 调试及试运行记录**
    - **调试内容**:
    - 断路器分合闸操作是否灵活。
    - 漏电保护器模拟动作测试(测试按钮)。
    - 照明回路通断、相位平衡检查。
    - **试运行**:连续运行时间(如24小时)、负载电流、温升是否正常。
    ---
    ### **7. 质量验收记录**
    - **最终验收文件**:
    - 分项工程质量验收表(含施工、监理、设计单位签字)。
    - 验收结论(合格/整改项)。
    ---
    ### **8. 设计变更与工程签证单**
    - **适用情况**:施工中若涉及配电箱位置、回路调整等变更,需留存变更单及签证文件。
    ---
    ### **9. 交接试验记录(高压系统适用)**
    - **特殊项目**:若配电箱接入高压系统(如10kV),需按GB 50150进行耐压试验等。
    ---
    ### **补充说明**
    - **地区差异**:部分地区可能有附加表格要求(如消防专项验收记录)。
    - **电子化管理**:大型项目可能使用BIM或数字化平台同步录入施工数据。
    - **归档要求**:所有记录需随竣工图纸一并存档,保存期通常与建筑寿命一致。
    建议根据具体项目合同和当地住建部门规定,选择适用的记录表格模板,确保全程可追溯。
