一、二副是同一份图纸叫供电一层供电干线,分不清到底是做供电干线还是做电气?

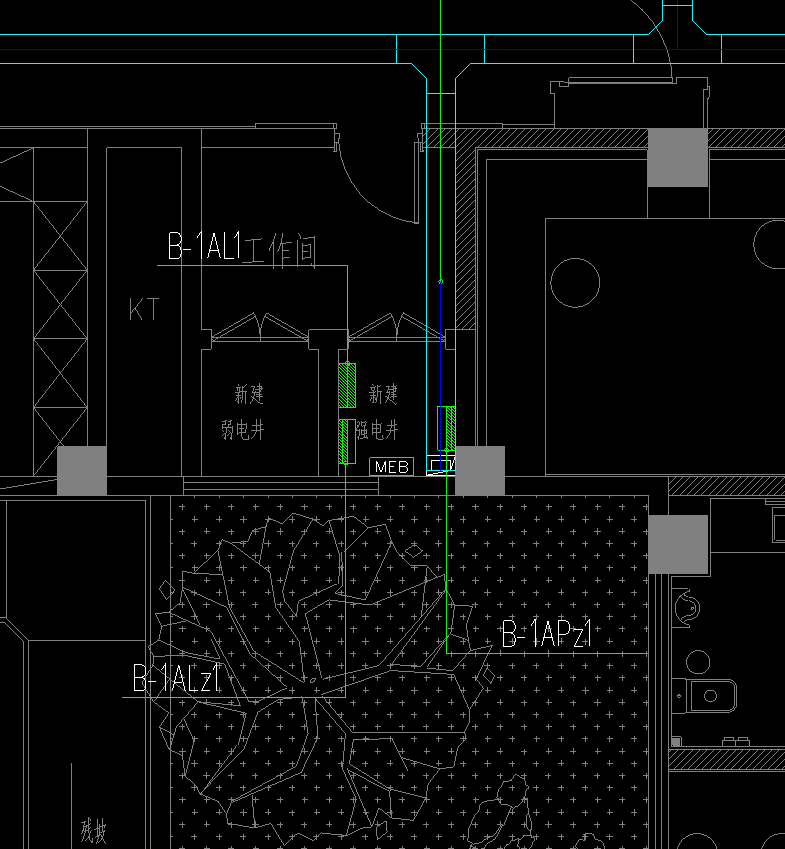

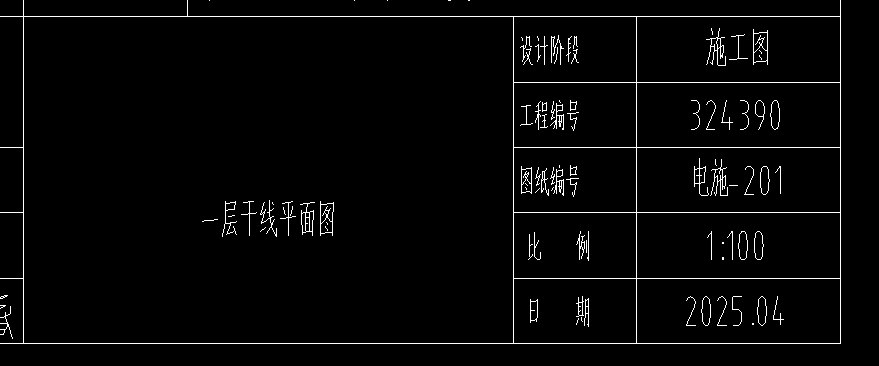

第一、二幅是同一份图纸叫一层干线平面图,第三幅是系统图,我分不清到底是做供电干线还是做电气动力子分部?麻烦老师指导一下,谢谢!0a4de2d5-d49e-4b91-9f12-55b39cfb68a5.pnge8d1a61a-89ea-4150-83a0-7d640b17cc97.pngf2475019-bd79-4fe4-b00f-fb9971d28809.png

我要回答

邀请别人回答

收藏

全部回答

  • 田钰凤黄金专家

    2026-01-27 09:10:12

    根据这些图看应该做在供电干线

    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-01-27 08:36:49

    在电气工程中,供电干线设计与一般电气设计是密切关联但侧重点不同的两个部分。以下是针对您问题的分析及建议:
    ---
    ### **1. 明确概念区别**
    - **供电干线设计**
    主要关注电力系统的**主干配电线路**,包括: - 配电室至楼层或区域的电缆、母线槽路径规划;
    - 主干电缆的规格选择(载流量、电压降、短路容量计算);
    - 配电柜(如楼层总配电箱)的容量及位置; - 接地系统、保护装置(如断路器)的配置等。
    **核心任务:确保电能高效、安全地输送至各分配点。**
    - **一般电气设计**涵盖终端用电设备的供电细节,例如:
    - 照明、插座回路布置;
    - 动力设备(空调、水泵等)配电; - 弱电系统(网络、安防)的管线规划; - 控制回路、配电箱分路设计等。 **核心任务:满足具体设备的用电需求及功能性布局。**
    ---
    ### **2. 图纸内容划分建议**
    #### **供电干线图纸(如“供电一层”)应包含:**
    -主干电缆的走向、规格及编号;
    - 配电柜(总箱)的位置及进出线关系;
    - 电缆桥架/线槽的敷设路径及截面;
    - 接地干线、等电位联结设计;
    - 短路计算、电压降校验标注(可通过表格或注释说明)。
    #### **普通电气图纸应包含:**
    - 照明、插座平面布置及回路划分;
    - 配电箱分路开关配置及负荷计算;
    - 设备控制原理图(如风机、水泵);
    - 弱电系统管线综合;
    - 局部接地、防雷细节等。
    ---
    ### **3. 常见混淆场景及处理**
    - **问题案例**:配电箱进线标注在干线图上,但出线回路规划在电气图中。 **解决方法**: - 干线图纸仅标注配电箱位置及进线电缆信息; - 配电箱内部回路设计(如分断路器、出线电缆)应在电气图纸中详细展开。
    - **问题案例**:电缆桥架既承载主干电缆,也包含分支线路。
    **解决方法**:
    - 干线图纸标注桥架的主干路径及截面;
    - 分支线路的电缆规格、末端设备连接由电气图纸补充。
    ---
    ### **4. 设计协作建议**
    - **规范分工界限**
    明确供电干线图纸由高压/配电专业主导,普通电气图纸由建筑电气专业负责,避免重复设计。
    - **统一图例与说明**在图纸中通过图例区分干线符号(如粗实线)与其他电气线路(如细实线),并附设计说明。
    - **交叉核对关键参数**
    例如配电箱总负荷需与干线电缆载流量匹配,可通过共享计算书或标注引用确保一致性。
    ---
    ### **5. 总结**
    供电干线是电气系统的“骨架”,而普通电气设计是“血肉”。若图纸内容重叠,建议以系统层级划分:
    - **干线图纸**:聚焦配电源头→楼层/区域分配;
    - **电气图纸**:细化分配点→终端设备供电。
    通过明确层级关系、标注引用和协作沟通,可高效完成设计并减少混淆。
    如有具体图纸示例或项目背景,可进一步分析细节划分!
