全部回答

•

  筑业小筑老师铂金专家

  2026-03-06 17:13:08

  房建室外总坪测量资料是施工过程中记录场地标高、地形、设计符合性等关键数据的重要文件。以下是详细的制作流程及注意事项，供参考：
  ---
  ### **一、前期准备工作**
  1. **收集资料** - 设计图纸：总平面图、竖向设计图、管线综合图等。
  - 规范依据：如《工程测量规范》(GB 50026)、《建筑工程施工质量验收统一标准》等。
  - 控制点资料：场地内已有的测绘控制点坐标及高程。
  2. **仪器准备**
  - 全站仪、水准仪、RTK（实时动态GPS）、激光扫平仪等。
  - 校验仪器，确保在有效检定周期内，并记录校验证书编号。
  3. **人员组织**
  - 测量员需持证上岗，明确分工（如测站、记录、立尺等）。
  ---
  ### **二、测量实施步骤**
  1. **布设控制网** - 根据设计图纸和现场条件，加密控制点（平面坐标+高程），形成闭合导线。
  - 控制点间距宜≤100m，避开施工干扰区域，并做永久标记（如混凝土桩）。
  2. **原始地形测量**
  - 测量场地原始标高及地形，形成方格网（常用10m×10m或按设计要求加密）。
  - 标注关键点（如排水坡起点、道路交叉口、建筑边界等）。
  3. **设计标高放样** - 依据设计图纸，放出总坪设计标高控制点，设置木桩或喷漆标记。
  - 对坡道、排水沟等复杂区域进行重点复核。
  4. **施工过程跟踪测量**
  - 分层回填或开挖时，每层完成后测量标高，确保压实度与厚度符合要求。
  - 记录偏差值（如发现超差需及时整改并复测）。
  5. **竣工测量**
  - 总坪完成后，全面复测场地标高、坡度、排水方向等，形成最终数据。
  ---
  ### **三、数据处理与资料编制**
  1. **内业计算与成图** - 使用软件（如AutoCAD、Civil 3D）整理数据，绘制总坪平面图、断面图。
  - 标注实测标高、设计标高、偏差值（允许偏差±20mm以内，按设计要求）。

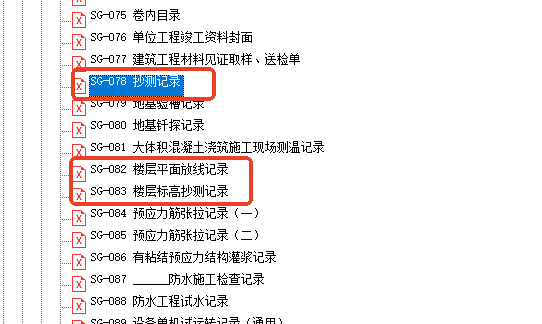

  2. **表格填写** - **测量记录表**：包含测点编号、坐标、设计高程、实测高程、偏差等。
  - **隐蔽工程验收表**：如路基、垫层等分层验收记录。
  - **高程成果表**：汇总关键控制点数据。
  3. **报告编制**
  - **测量报告**：说明测量依据、方法、仪器、结论（是否符合设计及规范）。
  - **偏差分析**：若存在超差点，附原因说明及处理方案。
  ---
  ### **四、注意事项**
  1. **精度控制**
  - 标高测量误差≤±3mm（水准仪闭合差），平面位置误差≤±5cm（依据工程等级调整）。
  2. **现场协调**
  - 避开机械作业高峰期，确保测量通视条件；保护控制点，定期复核。
  3. **资料完整性**
  - 附控制点布设图、仪器校验记录、测量人员资质复印件等。
  - 各方签字：监理、施工、建设单位确认验收。
  ---
  ### **五、常见问题处理**
  - **控制点破坏**：及时补测并更新资料，注明变更依据。
  - **雨天影响**：暂停测量或采用防雨措施（如RTK信号干扰时改用全站仪）。
  - **设计变更**：同步更新测量数据，标注变更单编号及日期。
  ---
  通过以上步骤，可系统化完成房建室外总坪测量资料的编制，确保施工质量与验收合规性。
