  **钢管桩支护打桩记录**是基坑支护施工过程中重要的质量控制和过程管理文件，需详细记录打桩参数、施工过程及异常情况。以下是记录的要点及模板示例：
  ---
  ### **一、记录主要内容**
  1. **项目信息**
  - 工程名称、桩号、施工日期、天气条件、记录人、监理签字等。
  2. **钢管桩参数**
  - 桩材规格（外径、壁厚、长度）、材质（如Q235B）、防腐处理方式等。
  3. **施工设备信息**
  - 打桩机型号（如振动锤、静压桩机）、锤击能量/频率、导向架垂直度校准记录。
  4. **地质条件**
  - 当前施工区域的土层描述（如粘土、砂层、岩层）、地下水位、障碍物情况。
  5. **打桩过程数据**
  - **桩顶标高**：设计标高与实际标高的偏差（±50mm以内为合格）。 - **贯入度**（每击下沉量，mm/击）：末次贯入度（例如最后1m的平均值）。
  - **锤击数**：总锤击数或每米锤击数。
  - **垂直度偏差**（一般≤1%桩长）。 - **焊接记录**：分段桩的焊接时间、焊缝质量（超声波检测结果）。
  6. **异常情况** - 桩身倾斜、桩头破损、遇到地下障碍物、贯入度突变等，需记录处理措施（如纠偏、补桩）。
  ---

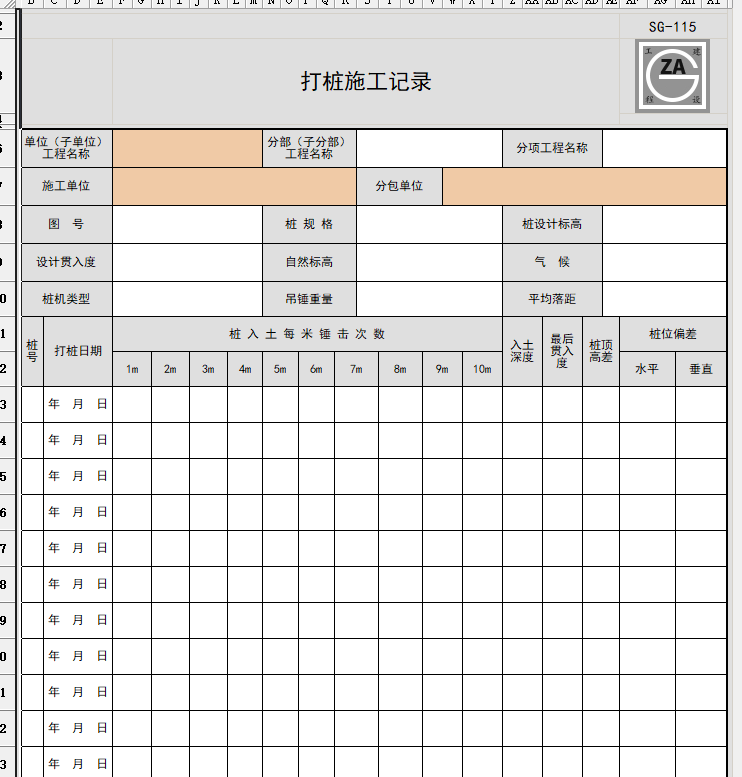

  ### **二、记录表示例**
  | **桩号** | **设计桩长(m)** | **实际桩长(m)** | **锤击数** | **最终贯入度(mm/击)** | **垂直度偏差(%)** | **备注（障碍物/异常）** |
  |----------|-----------------|-----------------|------------|---------------------|-------------------|------------------------|
  | ZK-01 | 12.0 | 12.2 | 320 | 5 | 0.8 | 无异常 |
  | ZK-02 | 12.0 | 11.8 | 450 | 2（遇硬层） | 1.2 | 第8m遇碎石层，补桩1根 |
  ---
  ### **三、质量控制要点**
  1. **贯入度控制**：若贯入度骤减，需排查是否为硬层或桩身损坏。
  2. **垂直度监测**：每节桩施工后需复核，超差时需拔出调整。
  3. **焊缝检查**：分段桩焊接后需冷却至常温再施打，避免热变形。
  4. **邻桩影响**：密集打桩时监测已施工桩的位移（如激光测斜仪）。
  ---
  ### **四、注意事项**
  - 记录需实时填写，监理签字确认，避免事后补录。
  - 异常情况需附影像资料（如桩头破损照片）及处理方案。
  - 依据规范：《建筑基坑支护技术规程》（JGJ 120）、《建筑桩基技术规范》（JGJ 94）。
  通过规范记录，可追溯施工质量，为后续验收及可能出现的纠纷提供依据。
