电施配电箱系统图上没有注明回路的相线号，做绝缘电阻记录时如何确定相线

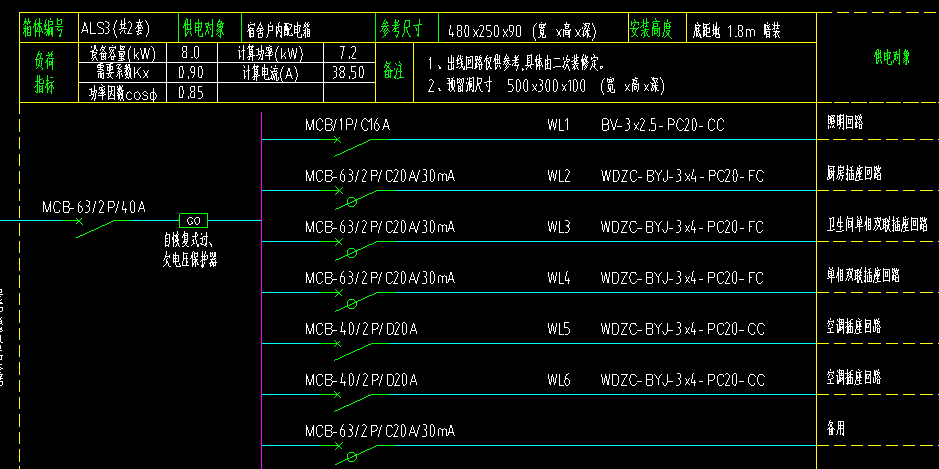

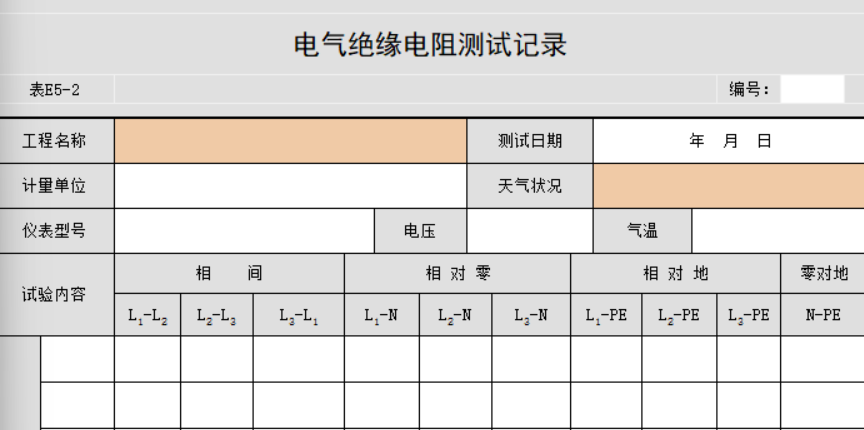

电施配电箱系统图上没有注明回路的相线号，做绝缘电阻记录时如何确定相线是L1、L2还是L39cd24490-562f-499f-bd28-f62c92cfdea3.png530a14a0-948a-4ac8-a0fe-b6867126dc24.png

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-03-17 11:53:46

    在配电箱系统图未标注回路相线号的情况下，确定相线的步骤如下：
    ---
    ### **1. 观察导线颜色（初步判断）**
    - **国际/地区标准**：根据当地的电气规范，相线通常有颜色区分。例如：
    - **国内标准**：L1（黄）、L2（绿）、L3（红），中性线（蓝），地线（黄绿双色）。
    - **IEC标准**：L1（棕）、L2（黑）、L3（灰），中性线（蓝），地线（黄绿）。
    - **局限性**：若安装时未按标准配色，或线路老旧颜色褪变，需进一步验证。
    ---
    ### **2. 使用仪表测量（精准确认）**
    - **断电测量**（推荐安全做法）：
    1. 断开配电箱总电源，确保安全。
    2. 使用万用表（电阻档或通断档）逐一测量各回路导线与配电箱内母线排的连通性，确定回路对应的相线（L1/L2/L3）。
    - **带电测量**（需专业操作）：
    1. 穿戴绝缘防护装备，使用相位检测仪或钳形表。
    2. 测量各回路导线对地电压，比对三相电压值（如L1-L2-L3间应为380V，每相对中性线为220V），确定相序。
    ---
    ### **3. 参考负载分配逻辑**
    - 若回路为三相平衡设计，可能按顺序分配（如回路1-3为L1/L2/L3，回路4-6重复）。
    - 若无明确规律，需以实测结果为准。
    ---
    ### **4. 记录与标注**
    - **绝缘电阻测试记录**：按实测相线标注（如L1、L2、L3），并在备注中说明“系统图未标注相线号，经实测确定”。
    - **后续建议**：在配电箱内补贴标签，标明回路相别，便于未来维护。
    ---
    ### **注意事项**
    - **安全第一**：操作前务必断电，若需带电作业需由持证电工执行。
    - **规范依据**：参考当地电气标准（如GB 50303《建筑电气工程施工质量验收规范》）。
    - **留存证据**：拍照或记录实测过程，以备验收或审计。
    通过以上步骤，即使图纸信息不全，也能科学、规范地完成绝缘电阻测试记录。
