本项目有艺术混凝土山、玻璃幕墙、铝板幕墙，玻璃+格栅+PC导光板都需要做什么资料

首页 > 有问必答 > 问题详情

本周热点问题

zyefgxc43sugkzk

2026-03-19 10:00:09

土建资料 7 河南开封市 1币

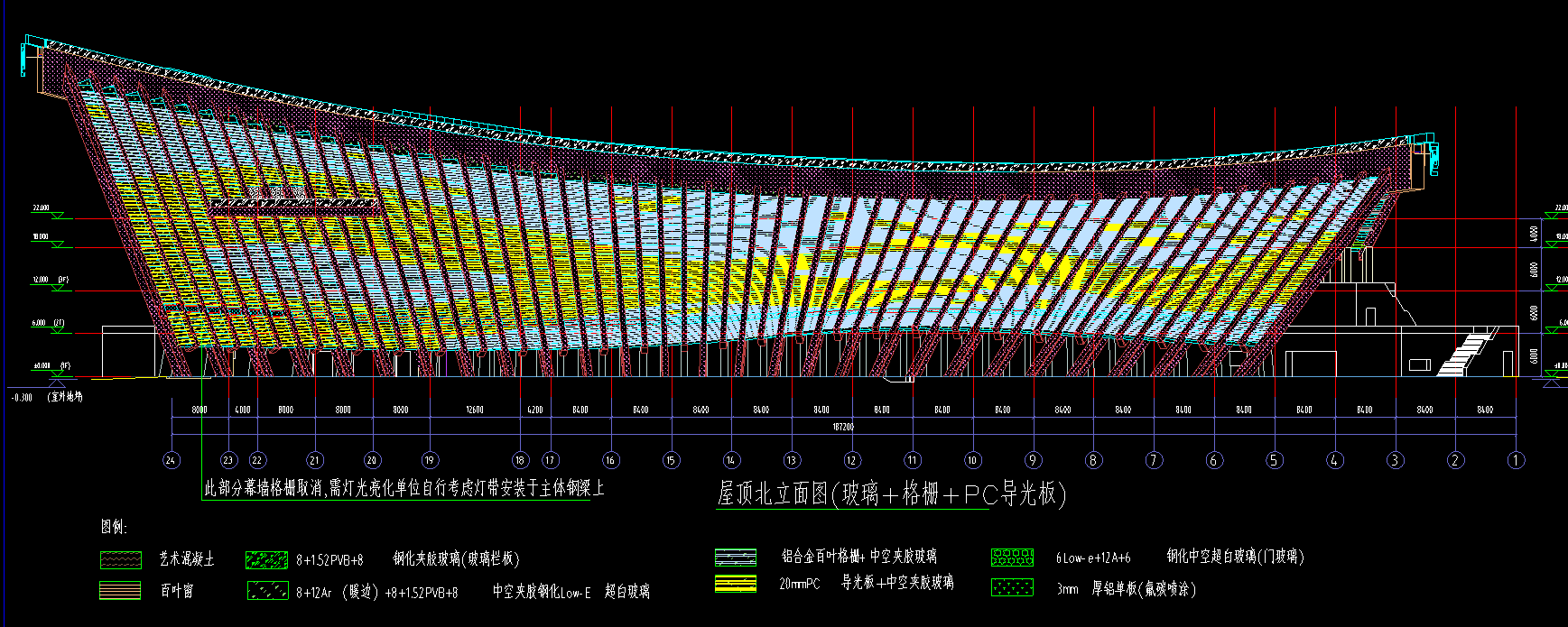

本项目有艺术混凝土山、玻璃幕墙、铝板幕墙，玻璃+格栅+PC导光板都需要做什么资料

本项目有艺术混凝土山、玻璃幕墙、铝板幕墙，玻璃+格栅+PC导光板都需要做什么资料、检验批

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-03-19 11:04:32

针对您项目中涉及的艺术混凝土山、玻璃幕墙、铝板幕墙，以及玻璃+格栅+PC导光板的组合结构，以下是需要准备的资料清单，按施工流程和规范要求分类整理，确保工程质量和验收合规性：
---
### **一、施工前准备资料**
1. **设计文件与审批资料** - 幕墙深化设计图纸（含节点大样图、结构计算书），需加盖设计单位资质章。
- 艺术混凝土山的造型设计方案（含3D模型、施工图、荷载验算）。 - 玻璃+格栅+PC导光板的光学性能模拟报告（透光率、导光效果等）。 - 施工图纸会审记录及设计变更单（如需）。
2. **材料证明文件** - 所有材料的出厂合格证、质量检验报告（混凝土、玻璃、铝板、格栅、PC导光板等）。 - 幕墙材料（玻璃、铝板）的物理性能检测报告（抗风压、气密性、水密性等）。
-艺术混凝土的配合比试验报告、抗压强度检测报告。 - 防火材料（如幕墙防火岩棉）的耐火极限检测报告。
3. **施工方案与审批**
- 幕墙专项施工方案（含吊装、焊接、防水等工艺）。 - 艺术混凝土浇筑专项方案（模板支撑、表面处理工艺）。
- 导光板安装工艺文件（固定方式、光学调试流程）。
- 施工方案需经监理、建设单位审批签字。
---
### **二、施工过程资料**
1. **隐蔽工程验收记录** - 幕墙预埋件/后置埋件的隐蔽验收（规格、位置、防腐处理）。 - 艺术混凝土山的钢筋绑扎、模板支护验收记录。
- 导光板基层结构（如钢架）的隐蔽验收。
2. **材料进场检验记录**
- 材料进场报验单（监理签字确认）。
- 幕墙玻璃的厚度、镀膜参数抽检记录；铝板厚度、涂层附着力检测。
- PC导光板的透光率、耐候性抽检记录。
3. **施工过程记录** - 幕墙龙骨安装垂直度、平整度检测表。
- 艺术混凝土浇筑养护记录（温度、湿度、拆模时间）。
- 导光板与格栅的组合安装偏差记录（间距、平整度）。 - 打胶施工记录（幕墙密封胶的宽度、厚度、连续性）。
4. **试验检测报告** - 幕墙四性试验报告（抗风压、气密性、水密性、平面变形）。 - 艺术混凝土抗压强度试验报告（按批次送检）。 - 导光板的光学性能现场测试记录（夜间灯光效果验证）。
- 防雷接地电阻测试报告（幕墙系统需与主体结构防雷连接）。
---
### **三、竣工验收资料**
1. **质量验收文件**
- 分项工程验收记录（幕墙、混凝土结构、导光板系统）。
- 观感质量检查表（艺术混凝土表面纹理、幕墙平整度、导光效果）。
- 竣工图（标注实际施工尺寸与设计变更）。
2. **第三方检测报告**
- 幕墙节能性能检测报告（传热系数、遮阳系数等）。
- 导光板系统的光污染评估报告（如有特殊环保要求）。
3. **竣工文件归档**
- 施工日志、监理日志、材料追溯台账。
- 工程影像资料（关键节点施工过程、隐蔽工程照片）。
- 质量保修书及使用维护说明书（导光板清洁维护指引）。
---
### **四、重点关注规范标准**
1. **幕墙系统** - 《建筑幕墙工程技术规范》（GB/T 21086） - 《玻璃幕墙工程质量检验标准》（JGJ/T 139）
- 《铝合金结构设计规范》（GB 50429）
2. **混凝土结构**
- 《混凝土结构工程施工质量验收规范》（GB 50204）
-艺术混凝土需符合设计要求的表面工艺标准。
3. **导光板系统**
- 《建筑采光设计标准》（GB 50033） - 导光板需满足《聚碳酸酯（PC）板材》（JG/T 116）相关要求。
---
### **五、注意事项**
1. **材料复检**：幕墙玻璃、铝板、结构胶等关键材料需按规范要求抽样送检。
2. **分阶段验收**：隐蔽工程（如预埋件）必须验收合格后方可进入下一工序。
3. **光学调试**：导光板系统需结合夜间灯光实际效果调试安装角度。4. **安全资料**：高空作业方案、吊装设备检测报告、安全技术交底记录需单独归档。
建议与监理单位、当地质监站提前沟通，确保资料清单符合地方要求。
