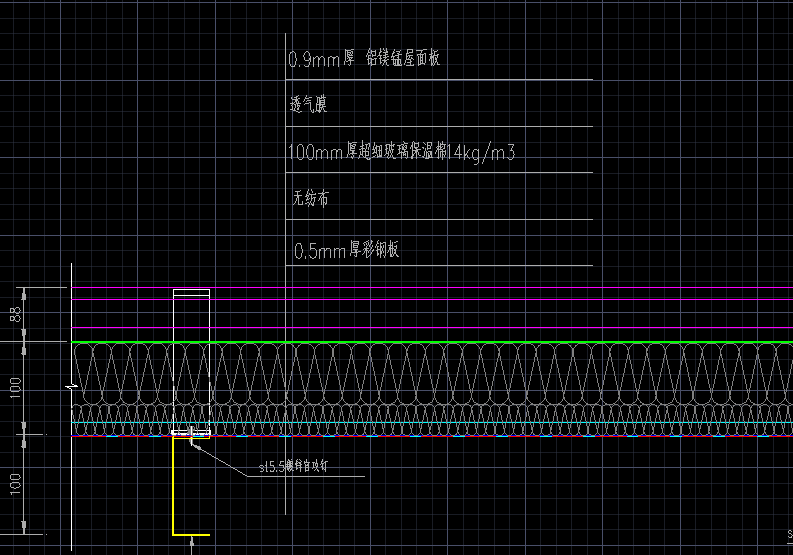

钢结构室内体育馆,屋面用的是坡屋II11,该做哪些检验批和隐蔽


我要回答

邀请别人回答

收藏

全部回答

  • 米雪艳铂金专家

    2026-03-19 13:49:22

    以下供参考:

    5、屋面金属板铺装检验批

    4、隐蔽

    2-3、纤维材料保温层检验批+隐蔽

    1、压型金属板检验批

    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-03-19 13:21:20

    钢结构室内体育馆的坡屋面(通常为钢屋架+金属屋面系统)在施工过程中,需要按分部分项工程划分,同步形成完整的质量控制资料。以下是需要做的**检验批**和**隐蔽工程验收**的主要内容:
    ---
    ### **一、 检验批划分与验收**
    检验批是工程质量验收的基本单元,通常按施工段、楼层、变形缝或专业系统进行划分。
    **1. 钢结构分部工程**
    - **原材料、成品进场验收批**:钢材、焊接材料、连接用紧固标准件、涂料等,每批进场均需报验,检查质量证明文件、外观、尺寸、抽样复验报告。
    - **钢构件焊接工程检验批**:按焊接工种、接头形式、焊接位置划分。检查焊工资质、焊接工艺评定、焊缝外观质量、尺寸偏差,以及**无损检测报告(如UT/RT)**。
    - **紧固件连接工程检验批**:主要指高强螺栓连接。检查螺栓实物复验报告、摩擦面抗滑移系数试验报告、初拧/终拧扭矩(或螺栓预拉力)记录。
    - **钢零部件加工检验批**:检查切割、矫正、成型、边缘加工、制孔等的尺寸偏差。
    - **钢构件组装检验批**:检查焊接H型钢、组装等的尺寸偏差。
    - **钢构件预拼装检验批**:对于大型或复杂屋架,可能需要进行工厂预拼装,检查整体尺寸。
    - **单层钢结构安装检验批**:按**屋面系统、吊车梁系统等划分**。重点检查:
    - **支座轴线、标高、垂直度**。
    - **主体结构的整体垂直度和整体平面弯曲**。
    - 钢柱、钢屋架(桁架、刚架)、檩条等的安装偏差。
    **2. 屋面分部工程(金属层面系统)**
    - **屋面基层检验批**:通常指**檩条系统**。检查檩条(固定座)的安装位置、间距、平整度、紧固情况。
    - **屋面保温层检验批**:检查保温棉的铺设(厚度、密实度、接缝、固定)。
    - **屋面防水层/屋面面层检验批**:对于常见的直立锁边金属屋面,检查:
    - **防水卷材(如有)或隔汽层的铺设**。
    - **金属屋面板的铺设**(板肋的咬合质量、固定座锁紧情况、板面平整度、纵向/横向搭接、天沟及收边节点处理)。
    - **屋面天沟、檐口、山墙、洞口、设备基座等细部构造**。
    **3. 其他相关分部工程**
    - **装饰装修分部 - 钢结构涂装**:分为防腐涂装和防火涂装检验批。检查涂层厚度、附着力、外观。防火涂料还需检查涂层厚度与耐火极限的匹配性。
    - **建筑电气分部 - 防雷接地**:检查屋面防雷接闪器(通常利用金属面板或敷设避雷带)、引下线的焊接质量、接地电阻测试记录。**此为关键隐蔽点**。
    - **智能建筑分部**:如有屋面灯光、音响、监控等设备,需做相应检验批。
    ---
    ### **二、 隐蔽工程验收项目**
    隐蔽工程是在下一道工序施工后会被覆盖、难以检查的部位,必须在其覆盖前进行联合验收,并留存影像资料。坡屋面关键隐蔽项目包括:
    **1. 钢结构部分**
    - **基础预埋件(锚栓)**:浇筑混凝土前的埋设位置、标高、固定情况。
    - **钢柱柱脚二次灌浆**:灌浆料的强度、密实度。
    - **高强度螺栓连接副**:终拧完成后的扭矩值检查记录,接头外观。
    - **钢构件焊接接口**:在涂装前,对重要焊缝的外观检查(有时需会同无损检测)。
    - **钢结构防火、防腐涂装的基层处理**:涂装前钢材表面的除锈等级、清洁度。
    **2. 屋面系统部分**(**隐蔽重点**)
    -**檩条及支撑系统安装**:在安装屋面板前,检查檩条、水平支撑、隅撑的规格、间距、连接紧固情况。
    - **屋面底板(如有)**:在安装保温层前,检查底板的固定、搭接、平整度。
    - **隔汽层铺设**:检查材料的完整性、搭接宽度、粘贴或固定效果。
    - **保温层铺设**:检查保温材料的厚度、密度、拼接严密性、固定措施(防止冷桥)。
    - **防水透气层/防水卷材层(如有)**:在安装面板前,检查其铺设质量。
    - **金属屋面板固定座(支座)**:这是直立锁边系统的**核心隐蔽点**。必须检查:
    - 固定座的安装位置(顺檩条方向间距、垂直度)、紧固力。
    - 固定座下是否有**隔热垫**(防冷桥)。
    - 固定座与檩条的连接是否牢固、无松动。
    - **屋面板的锁边咬合**:在工程进行中,对已咬合部分的**咬合紧密程度**进行抽查,确认360度锁边或180度咬合到位、无松动。虽然面板外露,但其**咬合质量在完成后无法直观判断**,因此咬合过程常被视为隐蔽质量控制点。
    - **天沟内部构造**:在天沟封板或装饰完成前,检查天沟的坡度、焊缝的防腐处理、落水口位置及防水处理。
    - **屋面防雷接闪器与引下线的焊接**:检查焊接长度、质量、防腐处理,并完成接地电阻测试。
    **3. 其他**
    - **穿过屋面的管道、设备基座的防水节点处理**:在封口或装饰前,检查其泛水收边、密封处理。
    ---
    ### **总结与建议**
    1. **依据规范**:主要遵循《钢结构工程施工质量验收规范》(GB 50205)和《屋面工程质量验收规范》(GB 50207)。
    2. **同步资料**:所有检验批和隐蔽验收均需有**相应的施工记录、测量记录、试验报告、影像资料**作为支撑。
    3. **明确节点**:在施工组织设计中预先明确检验批划分方案和隐蔽验收计划,并通知监理、建设单位。
    4. **重点把控**:对于坡屋面,**钢结构安装精度(尤其是支座)、高强螺栓连接、焊接质量、固定座安装、保温防水构造层、防雷接地**是质量和安全的核心,必须作为隐蔽验收的重中之重。
    通过严格执行上述检验批和隐蔽工程验收程序,可以系统地控制钢结构体育馆坡屋面的施工质量,确保其结构安全、防水可靠和使用寿命。
