渝建峻防雷接地都需要填哪些资料表呢

渝建峻防雷接地都需要填哪些资料表呢

我要回答

邀请别人回答

收藏

全部回答

  • 周路路铂金专家

    2026-03-24 11:24:35

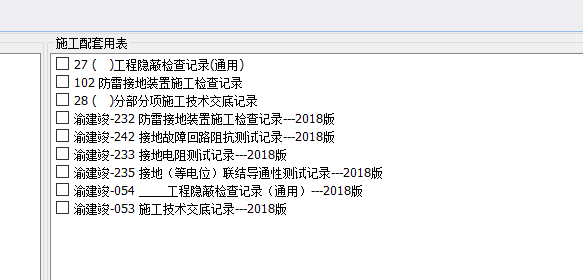

    直接点工序建表就能看到相关联的表格了

    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-03-24 11:19:09

    在重庆地区进行防雷接地工程施工时,需填写的资料表格主要包括以下内容,具体依据《建筑物防雷设计规范》(GB 50057)和相关地方标准(如重庆地方规范)要求整理:
    ---
    ### **一、施工准备阶段**
    1. **技术交底记录** - 施工单位向施工班组进行防雷接地技术要求、施工规范的书面交底。
    2. **施工方案(方案报审表)** - 包含防雷接地系统的设计说明、施工工艺、材料规格等,需报监理/建设单位审批。
    3. **材料/设备进场报验表** - 镀锌扁钢、圆钢、接地极、焊接材料等进场时需附合格证、检测报告。
    ---
    ### **二、施工过程记录**
    4. **隐蔽工程验收记录**
    - 接地体埋设、焊接部位、防腐处理等隐蔽前,需监理签字确认。
    - 关键项:接地体深度、间距、焊接长度(圆钢≥6D双面焊,扁钢≥3D三面焊)。
    5. **防雷接地施工记录表**
    - 记录接地网敷设路径、焊接质量、搭接长度、连接点防腐处理等。
    6. **防雷接地电阻测试记录** - 使用接地电阻测试仪测量接地电阻值,需符合设计要求(一般≤1Ω)。
    - 附测试点示意图及多点测试数据。
    ---
    ### **三、检测与验收资料**
    7. **分项工程质量验收记录** - 施工单位自检后填写,报监理/建设单位验收。
    8. **防雷装置检测报告** - 由具备资质的防雷检测机构出具,包含接地电阻、接闪器、引下线等检测结果。
    9. **防雷工程竣工图** - 标注接地网布局、测试点位置、材料规格等,与现场实际一致。
    ---
    ### **四、材料证明文件**
    10. **材料质量证明文件**
    - 镀锌钢材的第三方检测报告(确保镀锌层厚度符合要求)。
    - 焊接材料、防腐涂料的产品合格证。
    11. **防雷产品认证证书** - 浪涌保护器(SPD)等设备需提供防雷产品型式试验报告。
    ---
    ### **五、备案与归档**
    12. **防雷装置竣工验收意见书** - 由气象主管机构(重庆当地防雷中心)审核后签发。
    13. **工程竣工资料移交清单**
    - 汇总所有资料,移交建设单位存档。
    ---
    ### **重庆地区特殊要求**
    - **“渝建云”系统填报**:部分资料需通过重庆市住建委的“渝建云”平台在线提交。
    - **气象局备案**:防雷装置检测报告需提交至重庆市气象局防雷中心备案。
    ---
    **提示**:具体表格格式可参考《建筑工程资料管理规程》(JGJ/T 185)及重庆市地方标准,建议联系当地检测机构或住建部门获取最新模板。
