​管道吹扫记录没有编号,填管道名称行吗

管道吹扫记录没有编号,填管道名称行吗

补充更正 2026-03-24 15:11:02


我要回答

邀请别人回答

收藏

全部回答

  • 周路路铂金专家

    2026-03-24 14:49:06

    哪个表格呢?可以截图看一下吗

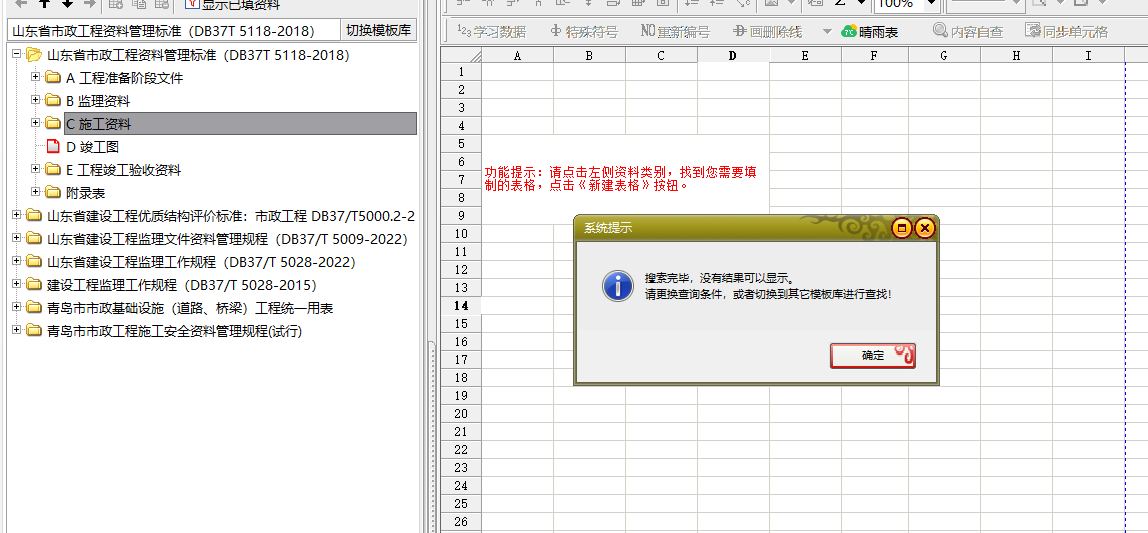

    山东市政里没有找到这个表格哦

    点赞0

    回复 4

    举报

    全部回复

    • zq20260324142436669青铜专家

      2026-03-24 14:51:07

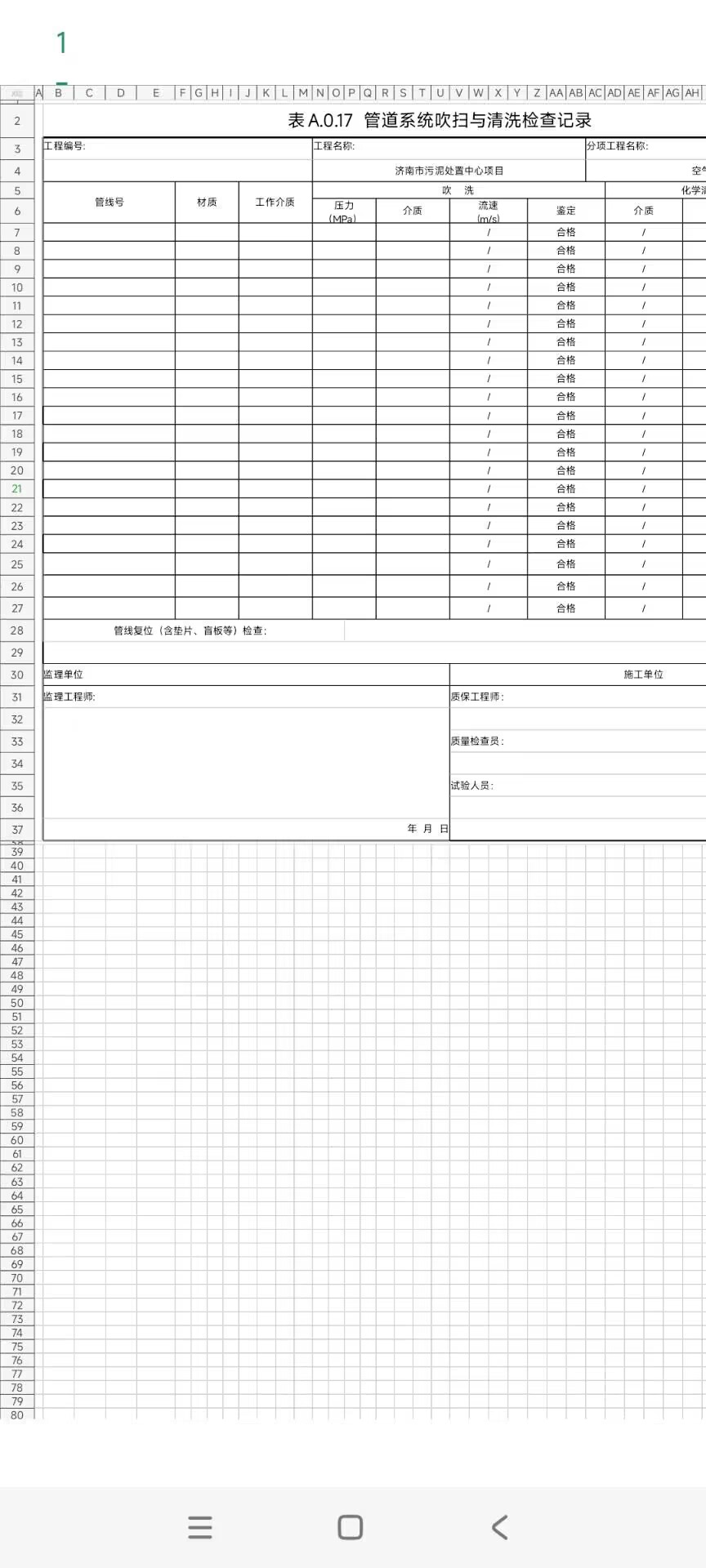

      表A.0.17管道系统吹扫与清洗检查记录

      回复

      周路路 于2026-03-24 16:28:22 回复: 这是自制的表格?还是监理让用这种格式做的?最好优先用软件里的格式做,如果监理就让用这个样式,那就跟监理沟通一下确认这个问题如何解决
      zq20260324142436669 于2026-03-24 15:11:49 回复: 表格补充了
      zq20260324142436669 于2026-03-24 15:02:39 回复: 图纸没有管道编号,只有名称
  • 筑业小筑老师铂金专家

    2026-03-24 14:39:41

    好的,管道吹扫记录是一项重要的安装施工质量证明文件,通常用于工业管道、工艺管道、暖通空调(HVAC)系统等在投入使用前,清除管道内杂质的工序。填写必须规范、真实、准确。
    以下为您提供一份**通用的管道吹扫记录填写指南、核心要点和一份示例表格**。
    ---
    ### **一、 填写核心要点与规范**
    1. **基本信息准确无误**:
    * **工程/项目名称**:填写完整的项目名称,与合同一致。
    * **管道系统/编号**:明确吹扫的系统(如:空调冷冻水系统、工艺压缩空气系统、燃油管道等)和设计图纸上的管线编号。
    * **吹扫日期**:填写实际操作的日期和时间段。
    * **记录编号**:按项目档案管理要求连续编号。
    2. **吹扫参数真实可靠**:
    * **介质**:写明使用的吹扫介质,如**压缩空气、无油氮气、蒸汽**等。若使用空气,需注明是否干燥、无油。
    * **压力**:填写实际使用的吹扫压力(MPa或kPa),不得超过管道系统设计压力的**75%**。
    * **流速/流量**:尽量填写,对于蒸汽或气体吹扫,流速应**不低于20m/s**。
    * **方法**:如“**间断性吹扫**”、“**爆破法**”等。
    3. **过程描述清晰具体**:
    * **起点与终点**:从哪个阀门或设备开始,吹向何处(如排空口、过滤网、收球筒)。
    * **步骤**:简要描述操作顺序,如“先吹主管,再吹支管”、“采用憋压-释放的方式进行”。
    * **时间**:每次吹扫的持续时间和总耗时。
    4. **验收标准与结果客观可验证**:
    * **验收方法**:最常见的两种:
    * **打靶试验**:在排气口设置贴有白布或涂白漆的靶板(通常为木板),连续吹扫**5分钟**后检查。
    * **目视检查**:对于大口径管道,可在排气口用白绸布检查或直接目视。
    * **合格标准**:结果栏应客观描述,如“**靶板上无铁锈、尘土、水渍及其他污物,为合格**”。这是记录的核心,必须明确结论。
    5. **相关方签字齐全有效**:
    * **施工/操作人员**:谁操作的谁签字。
    * **质检/技术负责人**:负责现场检验的人员签字。
    * **监理/建设单位代表**:如有第三方监理或业主方现场见证,必须请其签字确认。**这是记录具有法律效力的关键**。
    ---
    ### **二、 管道(系统)吹扫记录表示例**
    **管道(系统)吹扫记录表**
    | 工程名称 | ×××数据中心机电安装工程 | 记录编号 | PS-2023-015 |
    | :--- | :--- | :--- | :--- |
    | **管道系统** | **压缩空气管道系统** | **图号** | MEP-P-102 |
    | **吹扫日期** | **2023年10月26日** | **天气** | **晴** |
    | **吹扫介质** | **仪表用无油干燥压缩空气** | **吹扫压力** | **0.6 MPa** |
    | **吹扫方法** | **间断升压吹扫法** | **负责人** | **张三** |
    **吹扫范围及过程简述:**
    1. 本次吹扫范围为从空压机房出口总阀(V-101)至各楼层用气点末端的全部压缩空气管道。
    2. 吹扫顺序:先关闭所有末端支管阀门,对主干管进行吹扫;然后逐个开启支管阀门,对支管进行吹扫。
    3. 吹扫时,压力缓慢升至0.6MPa,保持2分钟后快速开启末端排污阀泄压,如此反复进行不少于3次。
    4. 吹扫出口设置在每段管道的**最低点排污阀处**。
    **吹扫检查(验收)情况:**
    在每一段管道的排气口处,设置**300mm×300mm的白色亚克力靶板**,连续吹扫**5分钟**后检查。
    **检查结果:** 所有靶板上均**无任何铁锈、颗粒、灰尘及水迹**,光洁如新。
    **结论:** **□ 合格 ☑ 不合格**
    (如不合格,需注明原因及处理措施:__________________________________)
    | **参加人员签字** | **施工班组**:李四(操作员) |
    | :--- | :--- |
    | | **施工单位**:王五(质检员) |
    | | **监理单位**:赵六(监理工程师) |
    | | **建设单位**:孙七(甲方代表) |
    **备注:**
    1. 吹扫用气源已确认干燥、无油。
    2. 吹扫压力未超过管道设计压力(1.0MPa)的75%。
    3. 吹扫记录及相关靶板照片已归档。
    ---
    ### **三、 重要注意事项**
    1. **安全第一**:吹扫前必须划定警戒区,排放口严禁对准人员、设备。蒸汽吹扫时尤须注意高温烫伤。
    2. **先方案后操作**:重要的管道系统吹扫应有**经审批的专项方案**,记录应与方案要求保持一致。
    3. **证据留存**:对于关键的“打靶试验”,**建议拍照或录像留存**,照片可作为记录的附件,增强证明力。
    4. **按系统填写**:通常一个独立的管道系统(如一个循环水系统)填写一份记录。大系统可分段填写,但需注明分段界限。
    5. **规范依据**:填写时应参照项目要求的施工及验收规范,如《工业金属管道工程施工规范》(GB 50235)、《通风与空调工程施工质量验收规范》(GB 50243)等。
    总之,一份规范的吹扫记录,其核心是 **“谁、在何时、对何系统、用何方法、达到何标准、结果如何”** 的完整、可追溯的文字证据。务必严肃认真对待。
