智能化资料光纤损耗测试记录用那个表，软件找不到

首页 > 有问必答 > 问题详情

本周热点问题

yb20200310091305304

2026-03-24 19:45:46

资料软件 7 陕西咸阳市 2币

智能化资料光纤损耗测试记录用那个表，软件找不到

光纤损耗测试记录用那个表，软件找不到

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-03-25 08:40:06

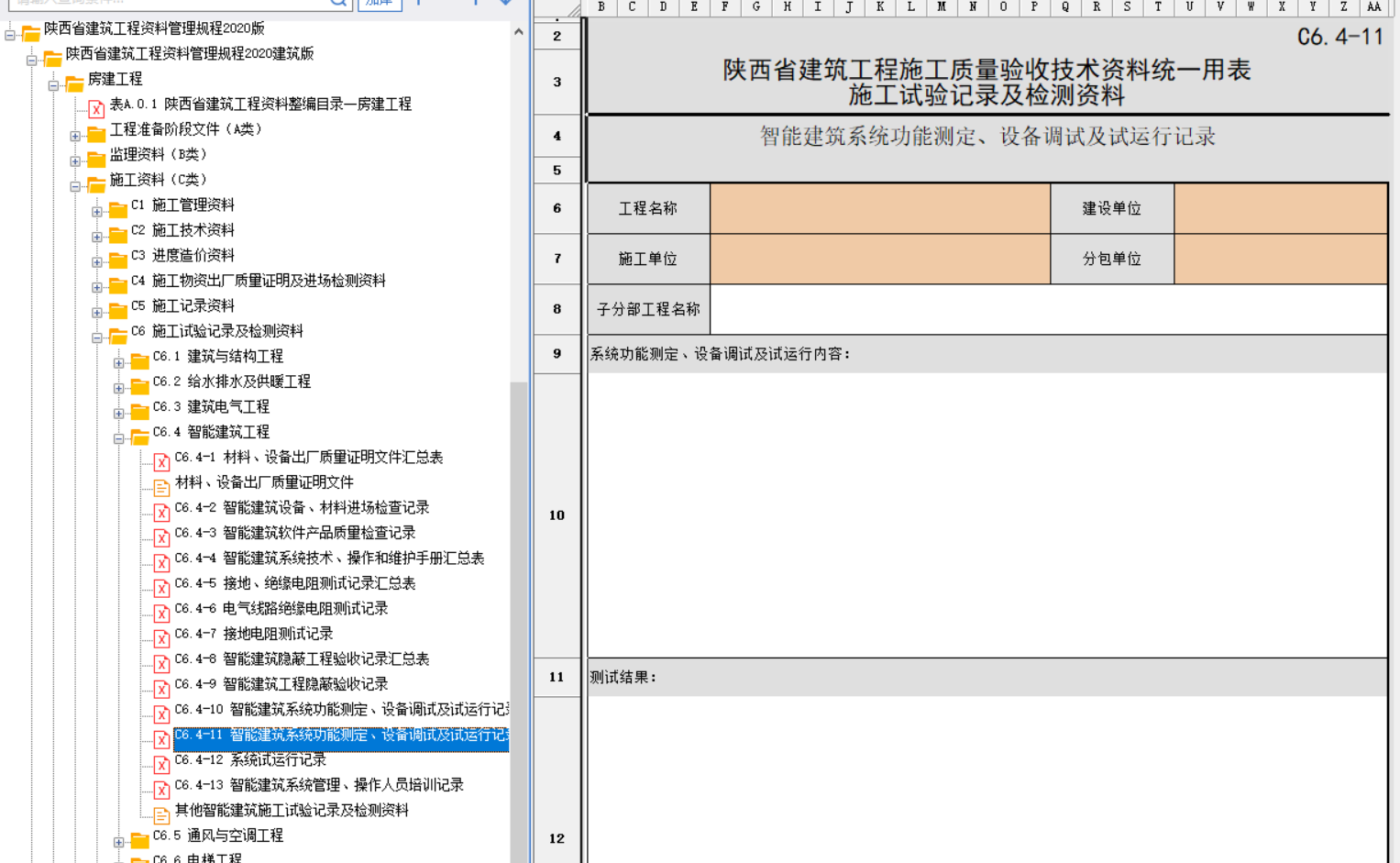

陕西建筑工程里的智能化的话，看下——C6.4-11 智能建筑系统功能测定、设备调试及试运行记录

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-03-25 08:30:36

您好！您提到的“智能化资料光纤损耗测试记录表”是一个非常重要的文档，主要用于标准化记录光纤链路（光缆）的测试结果，是工程验收和维护的核心资料。
您说“软件找不到”，这通常是因为不同厂商的测试软件（如OTDR、光源光功率计测试软件）的**命名、模板格式或菜单位置不同**。
下面我将为您详细解释这个表的核心内容、标准名称，以及在不同场景下的查找和创建方法。
### 一、这份记录表的“标准名称”和核心内容
这份表格通常有几种叫法，您可以按这些名称在软件中搜索：
1. **光纤链路（损耗）测试记录表**
2. **光缆中继段测试记录表**
3. **光纤通道测试报告**
4. **OTDR测试报告/事件表**
**一份完整的记录表通常包含以下几大模块：**
* **基本信息：** 项目名称、测试单位、测试人员、测试日期、天气、测试仪表型号/编号。
* **被测光缆信息：** 光缆名称/编号、起止位置、总长度、光纤类型（如G.652D）、设计芯数、测试芯数。
* **测试参数设置：** 波长（1310nm/1550nm）、脉冲宽度、测试范围、折射率、平均值时间。
* **测试结果表格（核心部分）：**
| 光纤序号 | 方向 | 长度 (km) | 全程衰减 (dB) | 平均损耗 (dB/km) | 事件点（位置、类型、损耗/反射） | 备注 |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| 1 | A->B | 10.5 | 2.1 | 0.20 | 0.05km, 连接点, -0.3dB | 合格 |
| ... | ... | ... | ... | ... | ... | ... |
* **结论与签名：** 测试结论（合格/不合格）、测试人、审核人签字。
---
### 二、在软件中找不到怎么办？（分情况解决）
#### **情况一：您正在使用OTDR等智能测试仪的配套软件（如EXFO的FastReporter、VIAVI的T-BERD/MTS、JDSU的MTS等）**
1. **查找“报告模板”或“导出”功能：**
* 软件通常不直接叫“记录表”，而是内置了多种**报告模板**。
* **操作路径**一般为：`文件(File)` -> `新建报告(New Report)` 或 `导出(Export)` -> `选择报告模板(Select Template)`。
* 查找名为 **“光纤测试报告”**、**“工程验收报告”**、**“中国移动/电信标准格式”** 之类的模板。
2. **使用“自动分析”和“事件表”生成：**
* 首先用OTDR测试光纤并保存曲线（.trc/.sor文件）。
* 在软件中打开曲线，执行 **“自动分析”** 功能，软件会生成一个详细的**事件表（Event Table）**。
* 这个事件表包含了所有断点、连接点、损耗值，是记录表的核心数据来源。您可以**将事件表导出为Excel或PDF**，然后将其内容整理到标准格式的记录表中。
3. **检查软件版本或咨询供应商：**
* 某些简化版或旧版软件可能未预置标准表格模板。
* 联系设备供应商，询问如何获取或安装符合 **《YD/T 1272.3光纤测试方法》** 等行业标准的报告模板。
#### **情况二：您需要一份空白的、用于手工填写的纸质或电子表格**
如果软件确实无法生成，或者业主要求使用固定格式的Word/Excel表格，您可以自行创建或索取。
**建议您：**
1. **向项目甲方（如运营商：中国移动、电信、联通）或监理方索取**，他们通常有最标准的格式要求。
2. **在网络搜索**“光纤链路测试记录表模板”或“光缆中继段测试记录表”，会找到很多符合行业规范的Word/Excel模板。
3. **参考以下标准自行制作**：表格设计需满足《GB/T 50312-2016 综合布线工程验收规范》及运营商企业标准中对光纤测试记录的要求。
---
### 三、快速解决方案：使用通用模板
如果您急需，可以基于以下结构在Excel中快速创建一个：
| **光纤链路（损耗）测试记录表** | | | |
| :--- | :--- | :--- | :--- |
| **项目名称** | | **测试日期** | |
| **测试仪表** | 型号：______ 编号：______ | **波长** | □1310nm □1550nm |
| **光缆段标识** |从 ______ 至 ______ | **光纤类型** | G.652D |
| **测试人员** | | **天气条件** | 晴 / 阴 / 雨 |
| **光纤芯号** | **测试方向** | **链路长度(km)** | **全程衰减(dB)** | **平均损耗(dB/km)** | **事件点（位置、损耗）描述** | **结论** |
| :---: | :---: | :---: | :---: | :---: | :--- | :--- |
| 1 | A->B | | | | |合格/不合格 |
| 1 | B->A | | | | | 合格/不合格 |
| 2 | A->B | | | | | 合格/不合格 |
| ... | ... | ... | ... | ... | ... | ... |
| **测试结论** | | | **测试人签字** | | **审核人签字** | |
---
### **总结与建议**
1. **首选软件内置报告**：优先在OTDR软件中寻找 **“报告/导出”** 功能，使用标准模板最规范高效。
2. **核心数据是事件表**：软件生成的 **“事件表（Event Table）”** 是填写任何记录表的依据。
3. **索取标准格式**：向建设方或运营商要官方模板，确保格式被认可。
4. **手动创建备用**：按上述结构用Excel制作，通用性强，可随时填写。
请先检查您测试软件的“报告生成”或“导出”菜单。如果仍有困难，请提供您使用的**测试设备品牌和软件名称**，我可以给您更具体的指导。
