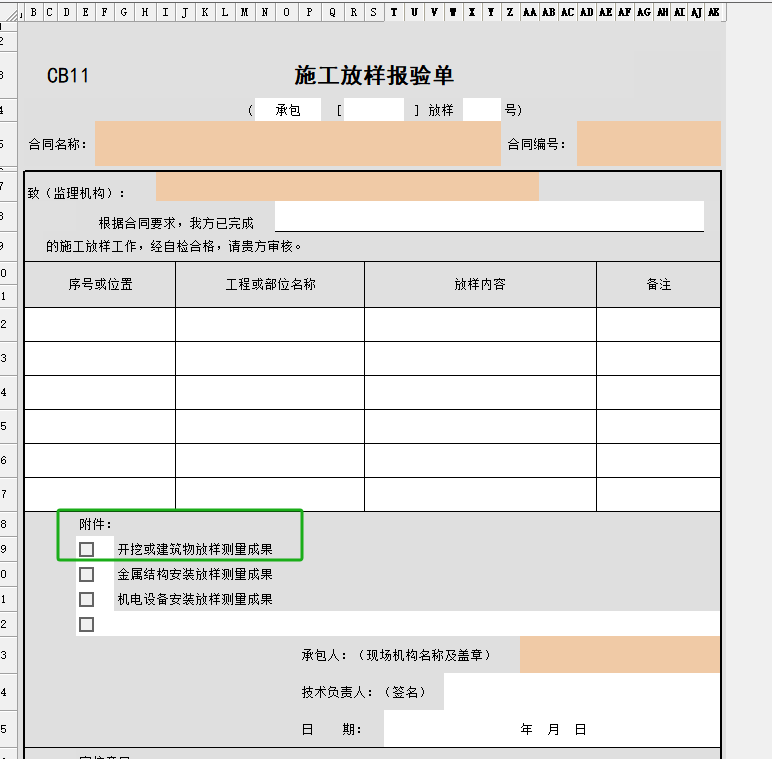

  您好！在水利工程项目中，**施工放样报验单的附件“开挖或建筑物放样测量成果”**，是一份核心的、用于证明现场放样工作已按图完成的技术文件。
  它本质上是一套**测量记录和计算的成果资料**，目的是向监理单位证明：
  1. **放样依据正确**：使用的设计图纸、控制点坐标等无误。
  2. **放样过程规范**：测量方法、仪器、人员符合要求。
  3. **放样结果准确**：现场标定的点、线、轮廓的位置和高程满足设计要求，可以指导后续开挖或施工。
  这份“测量成果”通常包括以下具体内容（可根据项目要求略有不同）：
  **一、核心文件与图表**
  1. **放样示意图/草图**：
  * 在施工图纸复印件或简易网格纸上，清晰标注出：
  * 设计轴线、轮廓边线、关键点位（如角点、中心点、桩号）。
  * 实际放样测设的点位及其编号。
  * 主要控制点的位置和编号。
  * 这是最直观的附件，让监理能一目了然地看到放了什么、放在哪里。
  2. **测量计算手簿/放样数据表**：
  * 记录**放样过程的原始计算数据**。例如：
  * **设计坐标与高程**：从图纸上获取的待放样点的理论值（X, Y, H）。
  * **放样计算数据**：根据控制点和设计坐标，计算出的放样角度、距离、高差等。
  * **实测坐标与高程**：使用全站仪、GPS等仪器在现场实测放样点后得到的结果。
  * **误差分析**：设计值与实测值的差值（ΔX, ΔY, ΔH），并判断是否在规范允许的限差之内。
  **二、支撑性记录**
  3. **控制点校核记录**：
  * 证明放样所依据的**测量控制网**（平面控制点、高程控制点）本身是准确、可靠的。可能包括对控制点的简单复测数据。
  4. **仪器检定证书复印件**：
  * 证明所使用的全站仪、水准仪、GPS接收机等测量仪器在有效检定周期内，精度符合要求。
  5. **测量人员资质证明**：
  * 有时需附上测量员、司镜员等现场作业人员的岗位证书复印件。
  **具体到不同类型：**
  * **对于开挖放样**（如渠道、基坑、土方开挖）：
  * 成果重点在于**开口边线、开挖底边线、坡度控制桩、高程桩**的放样。
  * 示意图上需明确标出开挖范围、设计坡比、不同高程的台阶等。
  * **对于建筑物放样**（如闸室、泵房、坝体）：
  * 成果重点在于**建筑物的主轴线、轮廓角点、基础轴线、重要结构线**的放样。
  * 示意图需更精细，与结构图对应，确保建筑物的平面位置和形状绝对准确。
  **总结一下：**
  作为附件提交的 **“开挖或建筑物放样测量成果”** ，**不是一个单一的文件，而是一套由示意图、数据计算表、控制点证明、仪器证明等组成的完整技术资料包**。它确保了施工的“第一颗纽扣”就扣对了，是所有后续施工的基础和法定依据。监理工程师在签认《施工放样报验单》前，会重点审核这份附件的完整性、正确性和合规性。
