避雷及接地装置接地隐蔽工程验收记录这个表里面的埋深、顶端与地表距离分别指的是什么

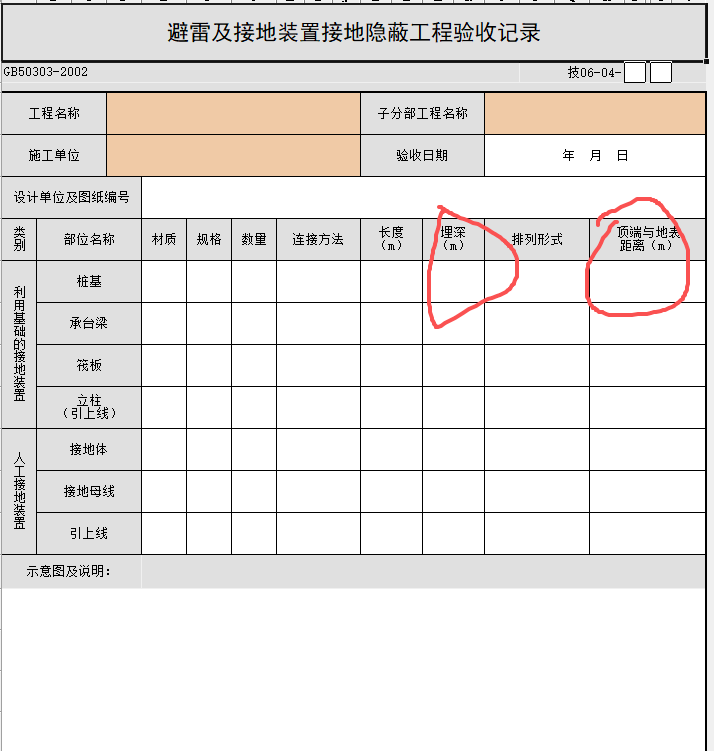

避雷及接地装置接地隐蔽工程验收记录这个表里面的埋深、顶端与地表距离分别指的是什么,如果基础是筏板基础,基础底标高为-5.35,室外高差是0.3,和室外高差有关系吗?那么这个表里面的埋深应该是多少,顶端与地表距离应该是多少?image.png

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-03-30 08:49:05

    您好!您提到的“避雷及接地装置接地隐蔽工程验收记录”中的这两个参数,是接地装置施工质量验收的关键指标。它们的具体含义和区别如下:
    ---
    ### **1. 埋深**
    * **定义**:指的是 **接地体(如垂直接地极、水平接地带)的底部(最下端)到自然地面(未回填夯实前的原始地面)的垂直距离**。
    * **通俗理解**:就是接地体被“埋下去”有多深。
    * **测量点**:从接地体的 **最底端** 开始计算。
    * **重要性**:
    * **决定接地电阻**:埋深越深,接地体越容易接触到湿润、电阻率低的土壤层,能有效降低接地电阻,保证泄流效果。
    * **防冻防干燥**:在寒冷地区,埋深必须大于冻土层深度,防止土壤冻结导致接地电阻急剧增大;在干燥地区,足够的埋深能接触到相对潮湿的土壤。
    * **设计要求**:必须严格按照设计图纸规定的深度施工(常见要求如≥0.6m、0.8m等,具体根据规范和土壤条件确定)。
    ### **2. 顶端与地表距离**
    * **定义**:指的是 **接地体(或接地引出线)的顶部(最上端)到最终完成面(回填夯实后的地表)的垂直距离**。
    * **通俗理解**:就是接地体的“头”露在地面以下多深的位置。
    * **测量点**:从接地体的 **最顶端** 或 **接地引出线的接地点** 开始计算。
    * **重要性**:
    * **安全与防护**:确保接地体顶端有足够的土壤覆盖层,防止其因外力(如机械开挖、车辆碾压)而裸露、损坏或锈蚀。
    * **连接要求**:这个顶端通常是未来与接地干线、设备接地线连接的位置。距离地表过近容易受损,过深则不便于检修和连接。
    * **设计要求**:通常要求有足够的覆盖保护层(例如≥0.3m ~ 0.5m),具体数值在设计或规范中会明确。
    ---
    ### **核心区别与关系**
    | 项目 | **埋深** | **顶端与地表距离** |
    | :--- | :--- | :--- |
    | **测量起点** | **接地体底部** | **接地体顶部** |
    | **测量终点** | **自然地面(施工前)** | **设计地坪/完成面(施工后)** |
    | **主要目的** | **保证电气性能**(降低电阻) | **保证机械安全与连接便利** |
    | **类比** | **树根的深度** | **树干埋入土中的深度** |
    **它们的关系可以用一个简单例子说明:**
    假设设计图纸要求:
    * 垂直接地极长度为 **2.5米**。
    * **埋深**要求为 **≥0.8米**(指底部深度)。
    * **顶端与地表距离**要求为 **≥0.5米**(指顶部覆土深度)。
    **施工和计算方式:**
    1. 首先,挖沟或钻孔,使接地极底部能达到地下 **0.8米** 的深度(满足 **埋深**)。
    2. 一根2.5米长的接地极,其底部在-0.8米,那么它的顶部自然就在 **(-0.8 + 2.5) = +1.7米** 的位置(相对于底部基准面)。
    3. 回填土并夯实至设计地面标高后,检查其顶部距完成面的距离是否 **≥0.5米**(满足 **顶端与地表距离**)。如果设计地面在±0.00,那么顶部就应在 **-0.5米** 左右。
    ---
    ### **在验收记录表中的意义**
    在填写《隐蔽工程验收记录》时,如实测量并记录这两个数据至关重要:
    * **证明施工符合设计**:表明施工方严格按照图纸的深度和覆土要求进行了施工。
    * **保证接地系统长期有效**:正确的埋深保证了雷电流或故障电流能有效泄放入地;足够的顶端距离保护了接地体,延长了使用寿命,便于日后检测和维护。
    * **作为隐蔽工程证据**:一旦回填,这些尺寸就无法直接查验,因此验收时的记录和影像资料是唯一的质量凭证。
    **总结来说:**
    **“埋深”是接地性能的“根”,而“顶端与地表距离”是接地装置安全的“盾”**。两者共同确保了接地系统既有效又耐久。验收时,必须对照设计图纸,用测量工具(如测深尺、激光测距仪等)对这两个尺寸进行实测实量并记录。
