室外电力井 混凝土检查井 开挖支模 浇筑混凝土用什么表格

室外电力井 混凝土检查井 基坑开挖支模 浇筑混凝土,做电缆管道 管道包封 过路拉管

做顶管 用什么表格 是市政给排水构筑物的一些表格吗 然后 验收依据是什么

我要回答

邀请别人回答

收藏

全部回答

  • 周路路铂金专家

    2026-04-01 16:33:02

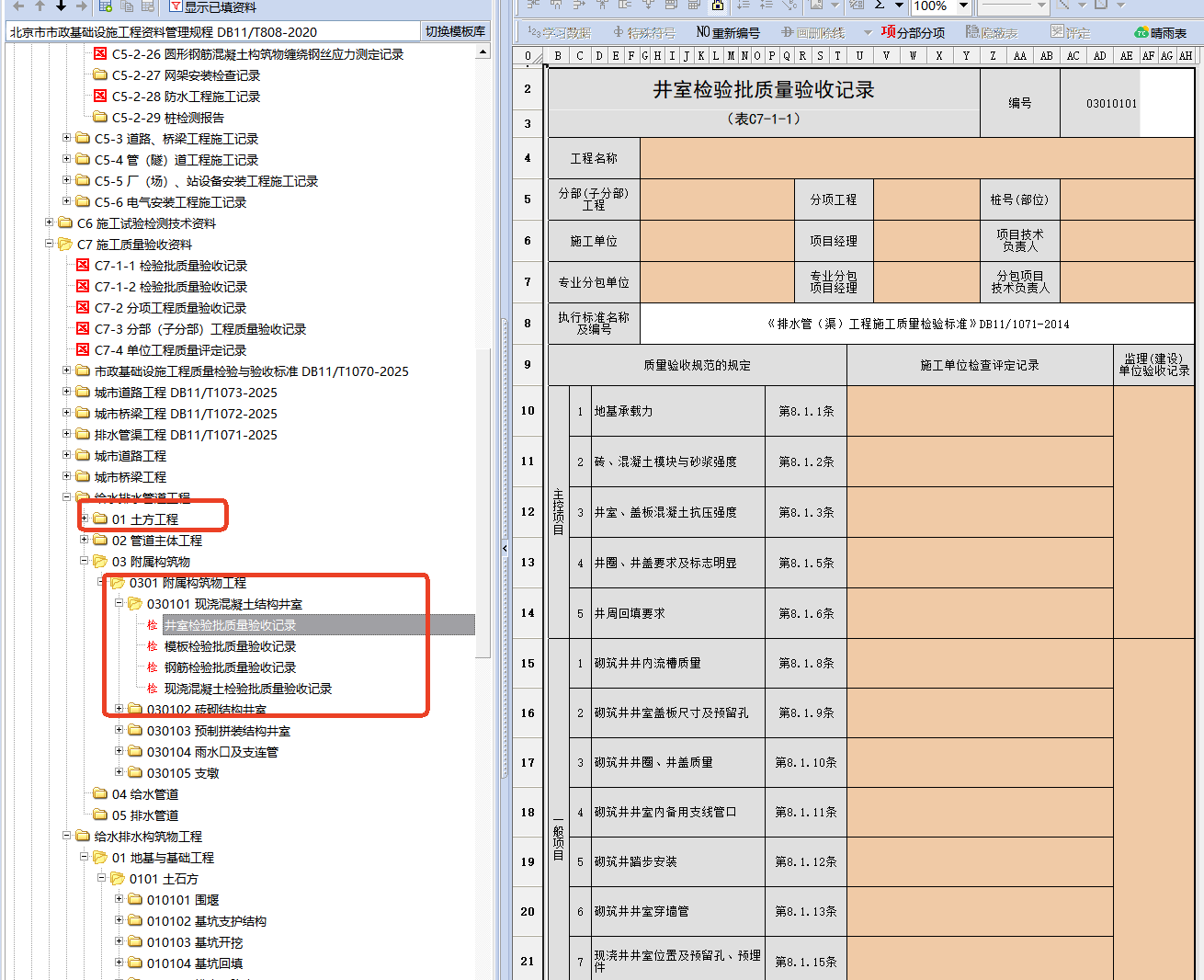

    看看这些表格是否适用,验收依据不变

    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-04-01 16:26:18

    针对室外电力井和混凝土检查井的 **开挖、支模、浇筑混凝土** 这三个关键工序,在施工过程中需要使用一系列规范的工程表格进行记录、报验和验收。
    通常,这些表格是遵循国家或地方建设工程资料管理规程(如《建筑工程施工质量验收统一标准》GB50300系列配套表格)来制定的。不同地区或项目的表格编号和具体格式可能略有差异,但核心内容和目的是一致的。
    以下是为您梳理的各阶段**核心必备表格**,按工序流程排列:
    ### 第一阶段:土方开挖这个阶段主要围绕基坑(槽)的验收。
    1. **隐蔽工程验收记录(通用表)**
    * **用途**:这是**最重要且通用**的表格。在基坑开挖成型后、进行下一道工序(如垫层施工)前,必须对基坑的**位置、尺寸、标高、地基土质**等情况进行隐蔽验收并记录。
    * **核心内容**:检查井的中心坐标、基底标高、基坑长宽尺寸、土质是否与设计相符、有无积水或扰动等。
    2. **地基验槽检查记录**
    * **用途**:专门用于基坑(槽)开挖至设计标高后,由建设、勘察、设计、监理、施工五方共同对地基土质进行现场检查确认。对于电力井这类可能位于道路下的构筑物,此记录尤为重要。
    * **核心内容**:确认基底土质是否为设计要求的持力层,描述土质情况,各方签署验收意见。
    ### 第二阶段:模板工程(支模)
    这个阶段关注模板的安装质量。
    1. **模板安装工程检验批质量验收记录**
    * **用途**:按照《混凝土结构工程施工质量验收规范》的要求,对模板的**轴线位置、标高、截面尺寸、垂直度、平整度、加固稳定性**等进行检查和验收。
    * **核心内容**:量化检查各项允许偏差是否符合规范。
    2. **隐蔽工程验收记录(再次使用)**
    * **用途**:在钢筋绑扎完成、模板封闭前,**对已安装的钢筋进行隐蔽验收**(虽然问题主要问支模,但钢筋验收是支模前的关键步骤,通常与模板验收紧密相连)。
    ### 第三阶段:混凝土浇筑
    这个阶段围绕混凝土的制备、运输、浇筑和成型。
    1. **混凝土浇灌申请书**
    * **用途**:在混凝土浇筑前,由施工单位向监理单位提交申请,表明各项准备工作(如模板、钢筋、预埋件、水电、人员、机械等)均已就绪,申请批准开盘浇筑。
    * **核心内容**:浇筑部位、申请方量、施工准备情况自查、监理审批意见。
    2. **混凝土施工记录**
    * **用途**:**实时记录**混凝土浇筑全过程。
    * **核心内容**:浇筑起止时间、天气、混凝土强度等级、配合比编号、浇筑方量、坍落度实测值、试块留置组数、施工缝留设情况、浇筑人员等。
    3. **混凝土检验批质量验收记录**
    * **用途**:在混凝土浇筑完毕并养护后,对其**外观质量(蜂窝、孔洞、露筋等)、尺寸偏差**进行检查验收。
    * **核心内容**:检查外观质量缺陷和实测实量数据。
    4. **隐蔽工程验收记录(最终使用)**
    * **用途**:在混凝土浇筑完成、井体被覆土掩埋前,对整个**已完成的井体结构**进行最终的隐蔽验收。
    * **核心内容**:确认井体结构尺寸、预埋件(如电缆支架、爬梯)、穿墙套管等均已按图施工完毕,符合要求。
    ### 其他配套重要表格(贯穿全程)
    * **测量放线记录**:在开挖前,记录井位中心坐标和高程的测设结果。
    * **技术交底记录**:在每道工序开始前,对施工班组进行安全技术交底。
    * **材料报审/进场验收记录**:对进场的钢筋、水泥、砂石、模板等材料进行验收。
    * **混凝土试块留置与强度报告**:这是评定混凝土强度是否合格的核心证据,需按规范留置标养和同条件试块。
    ### **使用流程总结**
    1. **事前**:填写《浇灌申请书》,报监理审批。
    2. **事中**:同步填写《混凝土施工记录》;在每道工序完成后、隐蔽前,及时组织各方填写对应的《检验批质量验收记录》和《隐蔽工程验收记录》。
    3. **事后**:收集混凝土试块强度报告,最终完成所有验收记录归档。
    **核心建议**:
    请务必向您所在项目的**监理单位**或**建设单位资料室**索要本项目指定的、带有统一编号的**空白表格电子版或纸质版**。他们通常会提供一套完整的、与本项目要求完全一致的表格体系,这是最准确的做法。您也可以参考地方建设主管部门发布的《建设工程施工资料管理规程》中的配套表格。
    按照这些规范表格进行操作和记录,能确保施工过程受控、质量可追溯,顺利通过各阶段验收。
