灌注桩、地下连续墙灌注水下混凝土记录怎么填写

灌注桩、地下连续墙灌注水下混凝土记录怎么填写

我要回答

邀请别人回答

收藏

全部回答

  • 周路路铂金专家

    2026-04-08 10:46:31

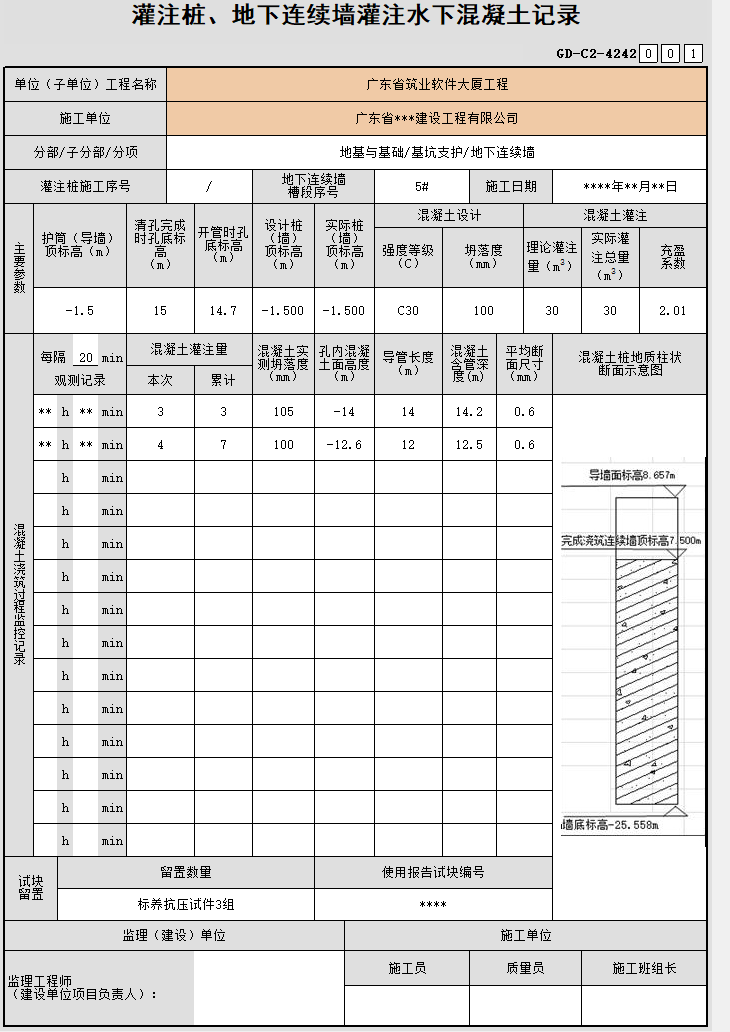

    可以参考一下右侧的范例视图

    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-04-08 10:43:33

    您好,填写灌注桩和地下连续墙的“水下混凝土灌注记录”是桩基和地连墙施工中至关重要的质量控制环节。这份记录是隐蔽工程验收的核心资料,必须**真实、准确、及时、完整**。
    以下为您详细说明填写要点、方法和注意事项。通常,记录表会包含以下几个核心部分:
    ---
    ### **第一部分:记录表通用填写原则**
    1. **基本信息栏**:准确填写工程名称、施工单位、记录日期、天气、气温等。
    2. **桩位/槽段信息**:清晰填写桩(槽)编号、设计桩顶标高、终孔(成槽)深度、设计混凝土强度等级等。
    3. **数据实测实量**:所有数据(如深度、标高、方量)必须为现场实际测量值,并由质检员或监理旁站确认。
    4. **连续性记录**:灌注过程应连续记录,时间间隔要合理(如每灌一车或若干方记录一次),能反映整个过程的连续性。
    5. **相关人员签章**:记录人、技术负责人、监理工程师等签字盖章必须齐全,确保可追溯性。
    ---
    ### **第二部分:灌注桩(水下导管灌注混凝土)记录填写详解**
    **核心控制要点:导管埋深、混凝土面上升高度、灌注方量。**
    | **记录项目** | **填写内容与计算要点** | **目的与规范要求** |
    | :--- | :--- | :--- |
    | **1. 灌注前数据** | - **孔底标高**:终孔后测得的孔底深度换算成标高。
    - **护筒顶标高**:基准点,用于计算其他深度。
    - **导管总长/下放长度**:导管组装总长及孔口以上剩余长度。
    - **导管底口标高**:**护筒顶标高 - 导管下放长度**。计算初始埋深。 | 确定初始状态,确保导管底口距孔底有合理距离(通常30-50cm)。 |
    | **2. 初灌记录** | - **初灌方量**:第一车混凝土的灌注量,必须满足导管首次埋深≥1.0米的要求。
    - **初灌后导管埋深**:根据混凝土面实测标高和导管底口标高计算。 | **关键步骤**!防止“洗澡”,保证灌注的连续性。 |
    | **3. 过程连续记录** | - **时间**:每灌注一车或间隔一定时间(如30分钟)。
    - **累计灌注方量**:从开灌起累计的混凝土量。
    - **混凝土面标高**:**每次用测绳(锤)实测**!这是最重要的数据。
    - **导管拆除后长度**:每次拆管后,导管在孔内的实际长度。
    - **导管埋深**:**计算得出 = (混凝土面标高 - 导管底口标高)**。 | **核心控制参数**:
    • **规范要求埋深:2~6米**。
    • 通过拆管控制埋深在此范围内。 |
    | **4. 灌注结束记录** | - **终灌混凝土面标高**:必须**比设计桩顶标高高出0.5~1.0米以上**(即“超灌高度”),以保证凿除浮浆后桩顶混凝土质量。
    - **总灌注方量**:实际总用量。
    - **理论计算方量**:根据桩径和孔深计算。
    - **充盈系数**:**实际方量 / 理论方量**。正常值一般在1.05~1.25之间。 | 确保桩顶质量,判断成桩完整性。充盈系数异常(过大或过小)可能意味着缩径、扩径或塌孔。 |
    **灌注桩记录表示例(过程节选):**
    | 序号 | 时间 | 灌注方量 (m³) | 累计方量 (m³) | **实测砼面标高 (m)** | 导管长度 (m) | **计算导管埋深 (m)** | 备注 |
    | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- |
    | 1 | 10:00 | 8.0 (初灌) | 8.0 | +1.50 | 30 | 1.2 | 开灌正常 |
    | 2 | 10:25 | 6.0 | 14.0 | +3.20 | 30 | 3.5 | 拆除一节导管(6m) |
    | 3 | 10:30 | / | 14.0 | +3.20 | 24 | 2.9 | 拆管后 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    | n | 12:15 | 4.5 | 68.5 | **+5.80** | 12 |4.2 | **终灌,超灌1.3米** |
    ---
    ### **第三部分:地下连续墙(水下导管灌注混凝土)记录填写详解**
    **核心控制要点:双导管均衡灌注、槽段内混凝土面高差、埋深。**
    地下连续墙的灌注原理与灌注桩相同,但因其为长条形槽段,通常采用**两根或多根导管同时灌注**,记录上需**分别记录每根导管的数据**。
    | **特殊记录要点** | **填写说明** |
    | :--- | :--- |
    | **导管布置** | 记录每根导管的编号、距槽段端头的距离、初始底口标高。 |
    | **均衡灌注** | **必须记录各导管间的灌注方量和混凝土面标高差**。规范要求槽段内两导管处的混凝土面高差不宜大于0.5米。灌注时应轮流浇筑,保持同步上升。 |
    | **混凝土面测量** | 需在每个导管附近及中间位置多点测量混凝土面,以监控整个槽段的浇筑情况。 |
    | **槽段长度与方量** | 理论方量计算基于槽段长度、深度、厚度。充盈系数判断同样重要。 |
    **地连墙记录表示例(简表):**
    | 时间 | 导管A | | 导管B | | **槽内砼面高差** | 备注 |
    | :--- | :--- | :--- | :--- | :--- | :--- | :--- |
    | | **累计方量** |**砼面标高** | **埋深** | **累计方量** |**砼面标高** | **埋深** | **(A-B)** |
    | 11:00 | 15 m³ | +2.0m | 2.5m | 15 m³ | +1.9m | 2.4m | 0.1m | 同步正常 |
    | 11:30 | 25 m³ | +4.1m | 3.8m | 24 m³ | +3.7m | 3.2m | **0.4m** | B导管稍慢,加快灌注 |
    ---
    ### **第四部分:常见问题与注意事项**
    1. **严禁编造数据**:混凝土面标高**必须实测**,不能根据灌注方量倒推。
    2. **导管埋深是关键**:埋深过小易断桩夹泥,埋深过大易导致混凝土上升困难或导管堵死。
    3. **关注异常情况**:
    - **灌注不畅/堵管**:立即记录发生时间、方量、标高,以及采取的措施(如提拔抖动导管)。
    - **混凝土离析**:记录坍落度测试结果,不合格混凝土坚决退场。
    - **钢筋笼上浮**:记录开始上浮时的方量、标高及采取的加压固定措施。
    4. **完整性**:记录表附上相应的混凝土配比单、坍落度检测记录、原材料质保书等。
    5. **同步签认**:最好在灌注现场,每记录几行就请监理工程师确认签认,避免事后补签的争议。
    **总结:** 填写这份记录时,要时刻在脑中构建**孔(槽)内混凝土三维上升的模型**。你记录的每一个数据,都是在描绘这个模型的生长轨迹。轨迹平滑、参数受控,实体质量才有保障。
    建议您结合具体的**工程图纸**和**施工验收规范(如《建筑桩基技术规范》JGJ94、《地下连续墙施工规程》)**中的具体要求进行填写。
