全部回答

• 已采纳



  筑业小筑老师铂金专家

  2026-04-10 08:42:52

  您好，这是一个非常好的问题，也是在阅读电气图（尤其是动力平面图或系统图）时常见的困惑。

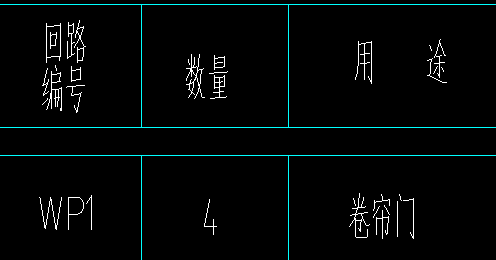

  您猜的方向很对，在电气图纸上，**“卷帘门”旁边标注的数量，绝大多数情况下不是指物理的“门体”数量，而是指其配套的“电气控制单元”或“回路”的数量**。
  具体来说，这个数字通常代表以下两种情况之一：
  ### 1. **最常见：指“卷帘门控制按钮”或“控制开关”的数量**
  在电气平面图上，一个图形符号（比如一个方框或特定图标）加上标注“卷帘门 ×4”，通常表示：
  * **有4个“卷帘门控制点位”**。
  * 每个点位包含一个**控制按钮盒**（通常有“上”、“下”、“停”三个按钮）或一个**联动控制模块**。
  * 这4个点位可能控制**1个、2个或4个**物理卷帘门，具体取决于设计。
  **举例说明：**
  * **一个大型车库入口**，可能只有一个宽大的物理卷帘门，但为了方便，在门内、门外、值班室、消防控制中心都设置了控制按钮。这样，在电气图上这个门就可能被标注为“卷帘门 ×4”，表示有4个控制位置。
  * **一个商铺**，有两个独立的物理卷帘门（两个商铺），但每个门都有店内和店外两个控制按钮。那么，在电气图上可能会画两个符号，每个符号旁标注“卷帘门 ×2”，总共4个控制点位。
  ### 2. **也可能指“卷帘门电机电源回路”或“控制箱”的数量**
  在配电系统图或动力回路列表中，“卷帘门 ×4”更可能直接表示：
  * 设计了 **4 个独立的卷帘门电机供电回路**（每个回路包含断路器、接触器、保护装置等）。
  * 或者列出了 **4 套卷帘门控制箱**。
  * 这种情况下，它更接近物理门体的数量，但依然**以电气回路为单位**。如果有一个回路是备用，那么物理门体可能就是3个。
  ---
  ### **如何快速准确地判断？给您一个核对步骤：**
  1. **看图例（符号说明）**：首先查看图纸的“图例表”，找到“卷帘门”对应的图形符号，看下面的文字说明。规范的图纸会写明是“卷帘门控制按钮”还是“卷帘门电源”。
  2. **看系统图或回路编号**：找到电气系统图或动力配电箱系统图，看对应回路的标注。如果回路编号是“QM-1， QM-2, QM-3, QM-4”（QM常代表卷帘门），那就很可能是4个独立的电气回路。
  3. **看平面图上的位置和连线**：观察平面图上，这个“卷帘门”符号是否通过管线连接到具体的门洞位置？一个符号控制一个门洞，还是几个符号分散布置（更像控制按钮）？
  4. **结合其他专业图纸**：最根本的方法是对照**建筑平面图**或**装修平面图**，数一数实际设计的**物理门洞或门体**究竟有几个。电气是为建筑功能服务的，物理门的数量是基础。
  ### **总结与结论**
  **您可以基本断定：图纸上的“×4”极大概率是指“4套卷帘门电气控制装置（按钮/回路）”，而不是您眼前看到的4个物理门体。**
  **建议行动：**
  1. **不要以电气图的数量直接订购门体**。
  2. **以建筑图纸为准**，确认物理门洞数量。
  3. 如果不确定，**请咨询设计单位或电气工程师**，问清楚：“图纸上‘卷帘门×4’是指4个控制按钮位置，还是4个独立的门电机电源？对应的物理门体是几个？”
  这样做可以避免采购和施工错误。希望这个解释对您有帮助！

  点赞1

  回复 1

  举报

  我的回答

  提交 取消
  回复

  全部回复

  •

    pt20260409181240840青铜专家

    2026-04-10 09:34:44

    谢谢解惑！！！

    回复

    回复
  •

    what is your name

    2019-08-29 08:23:56

    what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

    回复

    回复

•

  米雪艳铂金专家

  2026-04-10 09:01:25

  从配电箱到卷帘门控制开关的线路，不单指卷帘门开关。

  点赞1

  回复 0

  举报

  我的回答

  提交 取消
  回复
