建筑物沉降观测记录表怎样填写

一张建筑物沉降观测记录表只能记录四次，我有十次，请问该怎样操作才能自动生成后面的数据及汇总？

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-04-13 08:55:13

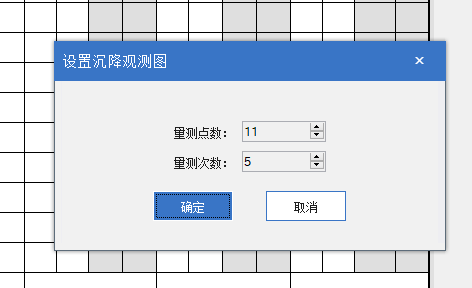

新建表格的时候就有提示几个点几次，要在新建表的时候确定好

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-04-13 08:34:34

建筑物沉降观测记录表是工程监测中的重要文件，用于系统记录建筑物在施工或使用过程中的沉降数据。以下是填写该记录表的详细步骤和注意事项：
---
### **一、记录表基本构成**
一般包含以下部分：
1. **工程基本信息**：工程名称、观测单位、观测日期、观测次数等。
2. **观测点信息**：基准点（水准点）和沉降观测点的编号、位置、初始高程。
3. **观测数据记录**：各观测点的高程、本次沉降量、累计沉降量、沉降速率等。
4. **附注与说明**：天气、仪器型号、观测人员、异常情况等。
5. **签字栏**：观测人、计算人、审核人签字。
---
### **二、填写步骤与规范**
#### **1. 填写表头信息**
- **工程名称**：与施工图纸一致。
- **观测日期**：精确到年月日时分（如“2023年10月26日 09:00”）。
- **观测次数**：按顺序编号（如第1次、第2次）。
- **天气条件**：记录温度、风力、是否降雨等，避免恶劣天气观测。
#### **2. 记录观测点数据**
- **基准点（水准点）**：
- 需至少设置3个稳定可靠的基准点，远离施工影响区。
- 记录基准点编号及初始高程（如BM1、BM2）。
- **沉降观测点**：
- 按设计图纸布点（通常设在建筑角点、荷载变化处）。
- 每点需记录：
- **本次高程**：本次观测测得的高程值。
- **上次高程**：上一次观测的高程值（首次观测填写初始高程）。
- **本次沉降量** = 上次高程 - 本次高程（正值表示下沉）。
- **累计沉降量**：从首次观测到本次的总沉降量。
- **沉降速率**：单位时间内的沉降量（如mm/天）。
#### **3. 数据处理与校验**
- **闭合差检查**：水准测量闭合差需符合规范（如±0.3√n mm，n为测站数）。
- **异常值处理**：若某点沉降突变，需复核测量并备注原因（如施工加载、地下水变化）。
#### **4. 填写附注与说明**
- **仪器信息**：水准仪型号、编号（如Leica DNA03）。
- **观测人员**：记录测量员、记录员姓名。
- **特殊情况**：如基坑开挖、暴雨后、荷载增加等需额外说明。
#### **5. 签字与归档**
-观测人、计算人、审核人签字并注明日期。
- 记录表需随工程进度定期归档，作为竣工验收资料。
---
### **三、填写注意事项**
1. **数据精度**：
- 高程值一般精确到0.1mm（如“45.1234m”）。
- 沉降量负值表示上升（回弹），需重点关注。
2. **及时性**：
- 施工期间每增加1-2层观测一次，竣工后定期监测（如每半年一次）。
3. **规范性**：
- 使用黑色签字笔填写，不得涂改（错误处划横线，旁边更正并签名）。
- 附沉降曲线图或沉降趋势分析（如沉降速率随时间变化图）。
4. **安全预警**：
- 若沉降速率连续超限（如>0.04mm/天），需立即报告并启动应急预案。
---
### **四、示例表格片段**
| 观测点编号 | 本次高程(m) | 上次高程(m) | 本次沉降量(mm) | 累计沉降量(mm) | 沉降速率(mm/天) |
|------------|-------------|-------------|----------------|----------------|------------------|
| S1 | 45.1234 | 45.1240 | +0.6 |3.2 | 0.02 |
| S2 | 45.1228 | 45.1235 | +0.7 | 4.1 | 0.03 |
| **备注** | 天气晴，温度18℃，仪器Leica DNA03，闭合差合格。 | | | | |
---
### **五、常见问题**
1. **首次观测时间**：应在基础完工后、荷载增加前进行。
2. **沉降稳定标准**：连续半年沉降速率≤0.02mm/天可认为稳定。
3. **电子化记录**：推荐使用专业软件（如MS-Excel模板或监测系统），便于生成趋势图。
---
通过规范填写沉降观测记录表，可及时评估建筑物安全性，为工程质量控制提供关键依据。若有具体工程类型（如高层建筑、桥梁、地铁），需结合相关行业规范调整细节。
