关于压力管道水压试验记录表的相关问题提问

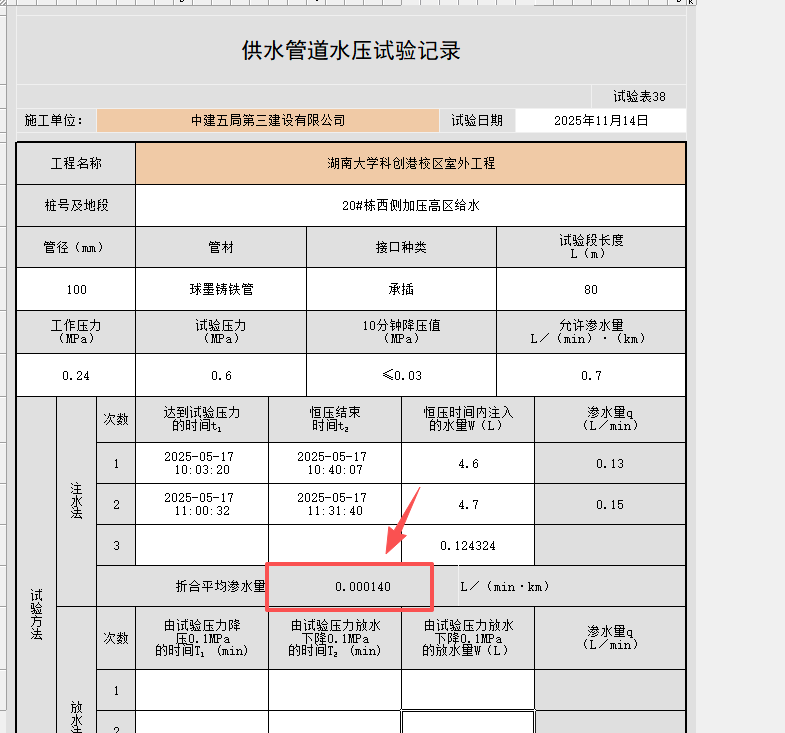

如下图所示

我想知道折合平均渗水量这个表格自动公式中，数据怎么会这么小，是不是表格公式有误。

按理，序号1渗水量0.13是试验长度80m的数据，换算成“

合平均渗水量”，不应该是用0.13/801000得出吗，为什么是一个极小的0.000140L（min.km），我很费解，请指正。

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-04-15 16:08:27

单位是一分钟而且1KM，所以数值小

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-04-15 16:06:59

您好！关于压力管道水压试验记录表，这是一个非常关键的质量控制和安全管理文件。它不仅是施工过程的证明，更是未来管道安全运行的重要依据。
我将从以下几个方面为您详细解析，希望能解答您的疑问：
### 一、记录表的核心作用与重要性
1. **合规性要求**：是《压力管道安全技术监察规程》、GB50235《工业金属管道工程施工规范》等法规和标准强制要求的施工文件。
2. **质量证明**：验证管道系统的**强度**和**严密性**，确保其在设计压力下无泄漏、无永久变形。
3. **过程追溯**：详细记录试验参数、过程和环境，为日后维护、故障排查和责任界定提供原始数据。
4. **验收必备**：是工程竣工验收、向监理和业主报验、以及向特种设备监察部门报备的核心文件之一。
### 二、记录表通常包含的主要内容
一份规范的记录表通常有以下部分：
| 板块 | 主要内容 | 填写说明/要点 |
| :--- | :--- | :--- |
| **工程基本信息** | 工程名称、编号、单位工程/分部/分项工程名称、管道编号（或系统号）、试验日期、天气/气温 | 确保信息与施工图纸、方案一致，编号唯一可追溯。 |
| **管道参数** | 设计压力/温度、工作介质、试验介质（通常为洁净水）、材质、规格（直径×壁厚）、焊缝数量/无损检测情况 | 核对设计文件，试验介质温度需高于材料的脆性转变温度。 |
| **试验参数** | **试验压力**（通常为设计压力的1.5倍，具体按规范）、**稳压时间**（如10-30分钟）、**压降要求**（如≤1%）、环境温度 | 试验压力必须严格按照经批准的试压方案执行。 |
| **试验用仪器** | 压力表型号、量程、精度等级、检定有效期、编号；试压泵信息 | **关键！**压力表必须在校验有效期内，且不少于两块，量程宜为试验压力的1.5-3倍。 |
| **试验过程记录** | 升压阶段记录（压力分级、稳定时间）、**稳压阶段记录**（压力、时间、检查情况）、泄压记录 | 需按时间点或压力点连续记录，重点记录稳压期间的压力变化和巡检情况。 |
| **检查结果** | 检查项目：管道焊缝、法兰连接处、阀门、支架等是否有**泄漏、渗漏、变形、异常声响**。 | 检查必须由施工方、监理（或业主）共同进行，并签字确认。 |
| **结论与签字** | **试验结论**（合格/不合格）、参加人员签字（试压负责人、操作人、监理工程师、业主代表等） | 结论明确，签字齐全，日期真实，不得代签。 |
| **备注/说明** | 记录试验中的特殊情况、异常处理、不符合项及整改后复验情况等。 | 如遇问题，必须在此栏详细说明处理过程和最终结果。 |
### 三、填写与执行的关键步骤和注意事项
1. **试验前准备**：
* **方案先行**：必须有经审批的专项水压试验方案。
* **系统隔离**：用盲板可靠隔离不参与试验的设备、仪表。
* **排气点设置**：在系统最高点设置排气阀，确保充满水、排尽空气。
* **安全措施**：划定警戒区，设置安全警示，升压时人员远离试压区域。
2. **试验过程**：
* **缓慢升压**：应分级缓慢升压（如每级25%试验压力），每级稳压检查。
* **达到试验压力**：升至规定压力后，开始计时稳压。在此期间，组织人员对**所有焊缝、接头、法兰、阀门、支架**进行全面、细致的目视检查。
* **压力监测**：密切观察两块压力表的读数是否一致且稳定。
* **严禁带压修理**：发现泄漏，必须**泄压至零**后方可处理，严禁带压紧固或焊接。
3. **试验合格标准**（通常依据GB 50235）：
* 稳压期间，压力表读数保持稳定，无下降或下降值在允许范围内（规范有具体数值）。
* 所有受检部位无可见的**泄漏**（渗出水珠、水雾视为泄漏）。
* 无明显的**永久变形**或异常声响。
4. **记录填写要点**：
* **实时记录**：边试压、边检查、边记录，确保数据真实、及时。
* **数据精确**：压力、时间等数据应准确无误，单位明确。
* **描述具体**：如发现缺陷，应描述其**精确位置**（如距某焊缝XX毫米）、**性质**（如针孔泄漏、砂眼）和**大小**。
* **闭合管理**：如有整改，必须有复压记录，形成闭环。
### 四、常见问题与解答
* **Q1：试验压力到底是多少？**
* A：**必须依据设计文件和施工规范**。常见为1.5倍设计压力，但对于不同材质、温度的管道，规范（如TSG D0001）可能有特殊规定。**绝对禁止盲目提高或降低试验压力。**
* **Q2：压力表有什么具体要求？**
* A：必须使用**弹簧管压力表**，精度不低于1.6级（通常要求1.0级），表盘直径≥100mm，量程为试验压力的1.5-2倍（最大不超过3倍），且必须在**有效检定周期内**。这是检查的重点。
* **Q3：冬天或环境温度低时能试压吗？**
* A：需特别注意。水温不宜低于5℃，且应高于管道材料的脆性转变温度。环境温度低于0℃时，需有防冻措施，试压完成后必须立即将水排净吹干，防止冻裂。
* **Q4：记录表签字不全有什么后果？**
* A：签字意味着责任确认。缺少关键人员（如监理）的签字，该记录表在竣工验收时可能被视为无效，导致工程无法验收，需要重新组织试验。
* **Q5：试压用水有要求吗？**
* A：宜使用洁净的淡水。对于奥氏体不锈钢管道，水中氯离子含量不得超过25ppm，以防产生应力腐蚀开裂。
### 总结
压力管道水压试验记录表远非一张简单的表格，它是**科学性、规范性、责任性**的集中体现。其核心在于：**依据充分、过程合规、数据真实、检查细致、结论明确、签字齐全。**
建议您在具体操作前，务必仔细阅读本项目的 **《水压试验专项方案》** 和相关 **设计说明**及 **国家/行业规范**，这是填写一切记录的根本依据。
如果您有更具体的问题（例如某种特定材质管道的试压要求，或记录表中某项具体内容如何填写），欢迎继续提问！
