全部回答

•

  筑业小筑老师铂金专家

  2026-04-17 13:08:22

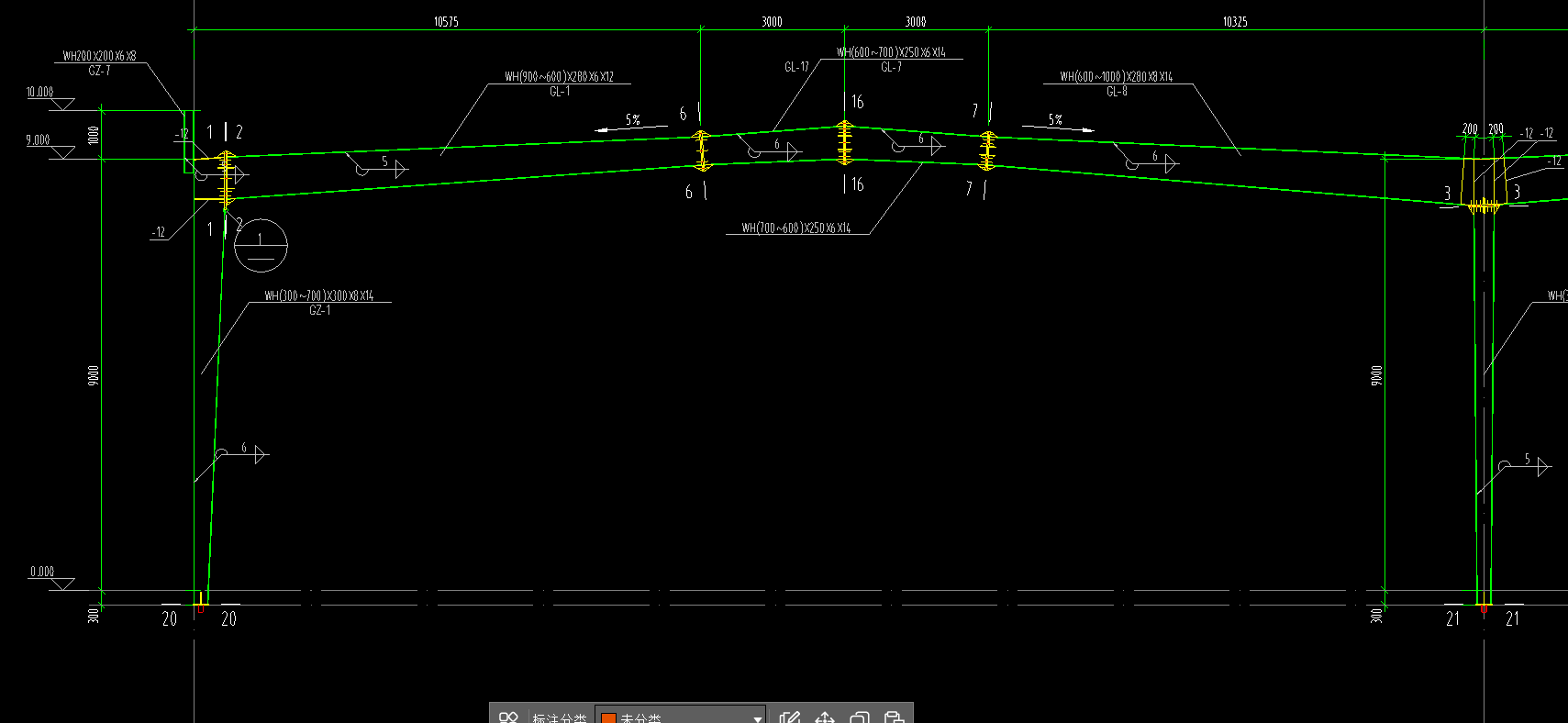

  在钢结构吊装记录中，**搁置尺寸**和**搭接尺寸**是确保构件安装位置准确、连接安全的关键参数。以下是具体计算方法和示例说明：
  ---
  ### 一、**搁置尺寸**（针对支座或支撑点）
  指构件端部放置在支座（如牛腿、梁端）上的**最小有效支撑长度**，需满足受力稳定和焊缝/螺栓布置要求。
  **计算公式**：
  \[
  \text{搁置尺寸} = \text{理论支撑长度} + \text{施工余量（通常为10-30mm）}
  \]
  其中：
  - **理论支撑长度**由设计确定，需满足：1. **受压构件**：不小于构件截面高度的2/3，且≥100mm。2. **受弯构件**：考虑局部承压和锚固要求，一般≥100mm。3. **焊缝/螺栓距边缘距离**：需符合规范（如螺栓孔中心至边缘≥1.5倍孔径）。
  **示例计算**：
  假设钢梁端部放置在混凝土牛腿上，设计支撑长度要求120mm，梁高300mm：
  1. **验算最小支撑长度**：
  - 按梁高2/3计算：\(300 \times 2/3 = 200mm\)（大于设计值120mm，取200mm）。
  2. **施工余量**：考虑安装误差，增加20mm。
  3. **最终搁置尺寸**：\(200mm + 20mm = 220mm\)。 → 吊装时需确保梁端实际支撑长度≥220mm，并在记录中填写实测值。
  ---
  ### 二、**搭接尺寸**（针对钢板或型钢重叠连接）
  指两个构件在重叠部分的**有效接触长度**，需满足传力要求和连接强度。
  **计算公式**：
  \[
  \text{搭接尺寸} = \max(\text{设计搭接长度}, \text{规范最小长度})
  \]
  规范要求：
  1. **螺栓连接**：搭接长度≥\(2.5d\)（d为螺栓直径），且满足受力计算。
  2. **焊接连接**：搭接长度≥\(5t\)（t为较薄板厚度），且≥25mm。
  **示例计算**：
  两块厚度10mm的钢板采用螺栓搭接连接，螺栓直径20mm：
  1. **按螺栓直径计算**：\(2.5 \times 20mm = 50mm\)。
  2. **按板厚计算**：\(5 \times 10mm = 50mm\)。
  3. **设计搭接长度**：假设受力计算要求80mm。
  4. **最终搭接尺寸**：取最大值，即设计值80mm。
  → 安装时需确保重叠部分≥80mm，并记录实测值。
  ---
  ### 三、**吊装记录填写要点**
  1. **实测值**：用钢尺或全站仪测量实际安装尺寸，与计算值对比。
  2. **允许偏差**：参照《钢结构工程施工质量验收规范》（GB50205）： - 搁置长度偏差：±5mm。 - 搭接长度偏差：±10mm。
  3. **记录内容**：构件编号、设计值、实测值、偏差、检查人、日期等。
  ---
  ### 四、**注意事项**
  -实际工程中需以**设计图纸**和**施工方案**为准，必要时进行受力验算。
  - 重要连接部位（如抗震节点）可能要求更严格的尺寸控制。如需具体工程案例的详细计算，请提供构件类型、连接方式和设计参数，我可进一步分析。
