请问各位大神，4米2.5米的箱涵用什么表做啊，是一个水渠

首页 > 有问必答 > 问题详情

本周热点问题

ld20211012084946781

2026-04-18 10:32:51

资料软件 162 广东梅州市 1币

请问各位大神，4米2.5米的箱涵用什么表做啊，是一个水渠

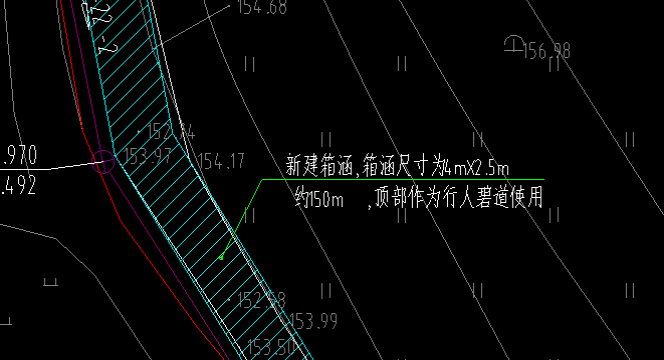

这样的箱涵

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-04-18 12:46:47

针对您提到的“4米×2.5米箱涵”（通常指净宽4米、净高2.5米的矩形钢筋混凝土箱涵）用于水渠工程，需要使用的表格主要分为**设计计算、施工及验收**两大类。具体用哪套表，取决于您所处的项目阶段（设计、施工、预算）和所在地区的规范要求。
以下是常用的表格类型及建议，您可以根据需要选择：
### 一、设计阶段表格主要用于结构计算、水力计算和图纸绘制。
1. **水力计算表**
* **用途**：计算箱涵的过流能力、水位、流速、坡度等，确保满足排水或输水要求。
* **主要内容**：设计流量、糙率系数、水力坡度、水深、流速校核等。
* **参考规范**：《灌溉与排水工程设计规范》（GB50288）或地方水利手册。
2. **结构计算表**
* **用途**：计算箱涵的壁厚、配筋、地基承载力、抗浮稳定等。
* **主要内容**：荷载计算（土压力、水压力、汽车荷载等）、内力计算（弯矩、剪力）、配筋计算（钢筋面积、间距）。
* **参考规范**：《水工混凝土结构设计规范》（SL 191 / DL 5057）或《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362），具体取决于项目归属（水利或交通）。
3. **工程量及材料表**
* **用途**：统计混凝土方量、钢筋用量、模板面积等，用于编制预算。
* **主要内容**：分段长度、断面尺寸、材料规格、数量汇总。
### 二、施工及验收阶段表格
主要用于现场施工控制和质量验收。
1. **施工记录表**
* **基坑开挖记录表**：记录开挖尺寸、高程、土质情况。
* **地基处理记录表**：记录地基承载力检测、垫层施工等。
* **模板安装检查表**：检查模板尺寸、平整度、稳定性。
* **钢筋安装检查表**：检查钢筋规格、间距、保护层厚度、焊接质量。
* **混凝土施工记录表**：记录配合比、浇筑时间、养护情况、试块制作。
2. **质量验收表格**
*根据 **《水利水电工程施工质量检验与评定规程》** 或 **《公路工程质量检验评定标准》** 中的相应表格。
* **常见表格**：
* **涵洞工程（箱涵）分项工程质量验收记录表**
* **钢筋加工及安装质量检验表**
* **混凝土涵洞浇筑质量检验表**
* **尺寸偏差检查表**（净宽、净高、厚度等）
* **闭水试验记录表**（如有防渗要求）
### 三、常用软件及模板
* **设计软件**：AutoCAD（绘图）、理正工具箱、桥梁博士、Midas Civil等结构计算软件通常内置或可生成上述设计计算表。
* **施工资料软件**：国内常用的工程资料管理软件（如筑业、恒智天成、PKPM等）都内置了符合国家及地方标准的水利或公路工程全套施工记录和验收表格模板，您可以直接调用“箱涵”相关表格。
* **Excel模板**：对于简单的计算和记录，可以自行制作或网上下载相关的Excel计算模板和施工日志模板。
### 总结与建议
1. **明确项目属性**：首先确认该项目是**水利工程**（渠道）还是**交通工程**（公路下的涵洞），因为两者遵循的规范和表格体系不同。
2. **确定工作阶段**：
* **在做设计**：重点准备**水力计算表**和**结构计算表**。
* **在做施工**：重点使用**施工记录表**和**质量验收表**。
* **在做预算**：重点使用**工程量及材料表**。
3. **获取途径**：
* 最权威的方式是查阅项目适用的**国家或行业标准规范**，附录中常有表格示例。
* 使用通用的**工程资料管理软件**，选择对应的专业（水利/公路）和工程部位（涵洞）。
* 向项目**设计院**或**监理单位**索要他们要求的标准表格格式。
* 在**各级人民政府住房和城乡建设、交通运输、水利部门官网**，常可下载到标准表格范本。
**对于您“4.2.5m水渠箱涵”的具体情况，建议优先从水利工程规范体系（如SL系列规范）中寻找或生成表格，并重点关注过流能力和防渗要求相关的计算与检验表格。**
如果您能告知具体是用于哪个阶段（设计/施工/预算），我可以提供更具体的表格名称或模板样式。
