那这个检验批里面的檩条等里面填写的时候除了写檩条的件数，直拉条、斜拉条、隅撑等的

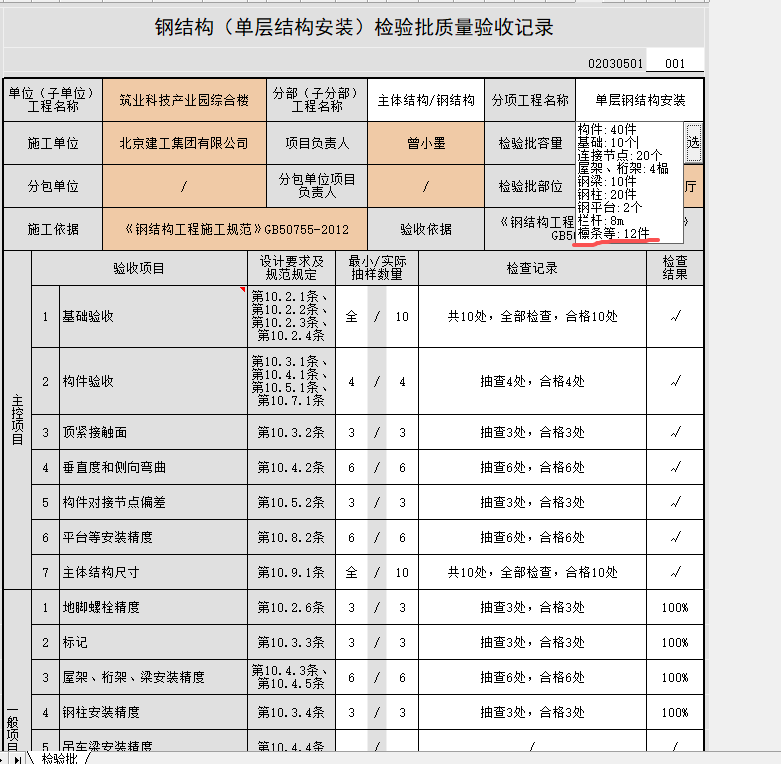

那这个检验批里面的检验批容量里檩条等填写的时候除了写檩条的件数，直拉条、斜拉条、隅撑等的件数也要写里面吗？

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-04-20 08:29:57

在填写钢结构屋面檩条安装检验批时，除了填写**檩条（如Z型、C型檩条）的件数或总长度**，对于其配套的连接和支撑构件，需要根据设计图纸和施工实际情况，进行详细、分类的记录。这不仅是记录数量，更是对**安装质量符合性**的检查。
以下是这些构件在检验批中通常需要填写和检查的关键内容：
### 一、需要填写的主要内容（不仅仅是数量）
对于以下每种构件，都应包含以下要素：
1. **构件名称及规格型号**：明确是哪一种构件。
2. **数量**：实际安装的数量，单位可以是“件”、“套”或“处”。
3. **安装位置/对应轴线**：可以按区域或轴线范围进行描述。
4. **检查结果**：符合设计及规范要求，通常勾选“√”或写明“合格”。
### 二、各项构件的具体填写与检查要点
#### **1. 直拉条**
- **填写内容**：φ12圆钢直拉条，数量XX件（或XX道）。
- **检查要点**：
- **拉紧程度**：是否张紧，无显著松弛。
- **连接质量**：两端与檩条的连接螺母是否拧紧，销钉或开口销是否安装到位。
- **安装位置**：是否按设计间距布置在檩条上翼缘或腹板指定位置。
#### **2. 斜拉条**
- **填写内容**：φ12圆钢斜拉条，数量XX件。
- **检查要点**：
- **角度与方向**：安装角度是否符合设计要求，是否能有效形成稳定三角形。
- **张紧程度**：与直拉条类似，必须张紧。
- **连接节点**：与直拉条、檩条及屋架的连接点是否牢固，螺栓或花篮螺丝是否紧固。
#### **3. 隅撑**
- **填写内容**：如L50x4角钢隅撑，数量XX件。
- **检查要点**：
- **安装角度**：必须按设计角度（通常为45°）连接于**钢梁（屋架）下翼缘**和**檩条下翼缘**之间。
- **连接质量**：两端连接螺栓的数量、规格、紧固力矩是否符合设计要求。这是防止檩条侧向失稳的关键。
- **不得遗漏**：检查设计要求的部位是否全部安装，特别是屋面边缘和洞口周围。
#### **4. 其他常见相关项**
-**檩托板（支座）**：检查其与钢梁（屋架）的焊接质量（焊缝高度、长度、无夹渣气孔）或螺栓连接质量。填写数量及检查结果。
- **撑杆（通常为圆钢管）**：用于檐口或特定位置，检查其长度、直线度及两端连接。
- **螺栓连接副**：所有上述构件使用的普通螺栓或高强度螺栓，需检查：
- **规格数量**：是否符合图纸。
- **紧固状态**：普通螺栓外露丝扣不少于2-3扣；高强度螺栓需按规程进行终拧扭矩检查（如有）。
- **防腐与观感**：检查安装过程中破损的漆膜是否已补刷。构件安装后是否横平竖直，观感整齐。
### **填写示例（在检验批的“施工检查记录”或“实测项目”栏中）：**
| 序号 | 检查项目 | 设计要求 / 允许偏差 | 检查情况记录 | 检查结果 |
| :--- | :-------------------------------- | :---------------------- | :----------------------------------------------- | :--- |
| 1 | Z280×80×20×2.5檩条安装 | 符合设计图纸 | 共安装156根，位置准确，与檩托连接牢固。 | 合格 |
| 2 | φ12直拉条安装 | 张紧，螺母拧紧 | 共安装300件，均已张紧，连接可靠。 | 合格 |
| 3 | φ12斜拉条安装 | 角度正确，张紧 | 共安装150件，角度与连接符合设计。 | 合格 |
| 4 | L50×4隅撑安装 | 45°角，螺栓紧固 | 共安装78件，安装角度正确，螺栓齐全紧固。 | 合格 |
| 5 |檩托板焊接 | 焊缝高度6mm，满焊 | 抽查20处，焊缝饱满，符合要求。 | 合格 |
| 6 | 整体观感 | 横平竖直，排列整齐 | 檩条顺直，拉条无松驰，整体观感好。 | 合格 |
### **核心建议：**
- **以图纸为准**：填写前务必对照**结构设计施工图**，特别是屋面檩条布置图和相关节点详图。
- **反映过程控制**：检验批记录是对施工质量的实时证明，填写应真实、具体、可追溯。
- **闭合管理**：如果检查中发现个别问题（如个别螺栓未紧），应在记录中注明，并记录整改复查情况。
总之，填写时要树立一个概念：**检验批记录的不是简单的“工作量清单”，而是“质量合格证明书”**，每一项都应能体现对设计和施工质量验收规范的符合性。
