玻璃幕墙怎么做资料

玻璃幕墙需要单独做资料吗
我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-04-20 18:29:28

    好的,玻璃幕墙工程资料编制是一项系统、严谨的工作,贯穿于工程始终。其核心是 **“与施工同步、真实、完整、可追溯”**。
    以下为您梳理了玻璃幕墙资料编制的详细流程、分类及要点,可按此步骤操作:
    ### 一、资料编制的整体思路与流程**总体原则:** 先审批,后施工;先样板,后大面积;先检验,后隐蔽;先验收,后归档。
    **基本流程:**
    `施工准备阶段` → `材料进场阶段` → `施工过程阶段` → `检测试验阶段` → `竣工验收阶段`
    ---
    ### 二、各阶段资料编制详解
    #### **第一阶段:施工准备阶段(开工前)**
    此阶段资料是工程的“准生证”和“蓝图”,至关重要。
    1. **资质与合同文件:**
    * 施工单位营业执照、资质证书、安全生产许可证。
    * 专业分包合同/施工合同。
    * 项目经理、技术负责人、安全员、质检员等主要管理人员资格证书。
    * 特殊工种(焊工、吊篮操作工等)操作证书。
    2. **技术准备文件(核心):**
    * **施工组织设计/专项施工方案:** 必须经总包、监理、建设单位审批盖章。内容需包含工程概况、施工部署、工艺技术、安全措施、应急预案、计算书(如吊篮、脚手架)等。
    * **深化设计图纸及计算书:** 由具有资质的幕墙设计单位出具,经原建筑设计单位确认,并报审图机构审查通过。
    * **图纸会审记录、设计交底记录:** 记录各方对图纸疑点的澄清和确认。
    * **技术交底记录:** 项目部向施工班组进行的安全、技术、质量交底,需签字齐全。
    #### **第二阶段:材料进场阶段**
    **“先检后用”,所有材料必须资料齐全。**
    1. **材料报审资料:**
    * **工程材料/构配件/设备报审表:** 每批材料进场后,填写此表并附后列质量证明文件,报监理审批。
    2. **质量证明文件(随材料进场提供):**
    * **型材(铝合金、钢材):** 质量保证书、出厂合格证、化学成分/力学性能检测报告。
    * **玻璃:** 合格证、3C认证证书(安全玻璃必须)、性能检测报告(如节能性能:传热系数、遮阳系数、可见光透射比等)。
    * **密封胶(结构胶、耐候胶):** 合格证、出厂检验报告、**十年质量保证书**、**与其接触材料的相容性试验报告**和**剥离粘结性试验报告**(必须提前做)。
    * **五金件、驳接件、锚栓等:** 合格证、检测报告。
    * **保温材料(如有):** 合格证、燃烧性能等级检测报告。
    3. **进场复试/检验:**
    * **后置埋件(化学锚栓、膨胀螺栓等):** 必须进行现场 **“拉拔力试验”** ,由有资质的检测单位进行,报告归档。
    * **钢材、铝型材:** 必要时按规范取样送检,进行力学性能复试。
    * **其他规范要求复试的材料。**
    #### **第三阶段:施工过程阶段**
    **“同步记录”,反映施工的真实过程。**
    1. **施工测量记录:**
    * 轴线、标高放线记录及报验单。
    * 预埋件位置复核记录(与土建交接)。
    2. **隐蔽工程验收记录(重中之重!):**
    * **必须影像留存,签字齐全后方可隐蔽。**
    * 主要内容:后置埋件的规格、数量、位置、锚固深度、防锈处理;连接件与主体结构、立柱与连接件、立柱与横梁的连接;防雷节点的焊接;防火封堵的构造;保温层的铺设等。
    3. **施工记录:**
    * 玻璃组件安装记录。
    * 打胶施工记录(记录环境温湿度、清洁情况、批号等)。
    * 构件加工制作记录(如有现场加工)。
    4. **检验批质量验收记录:**
    * 按《建筑装饰装修工程质量验收规范》(GB50210)划分检验批(通常按楼层或施工段)。
    * 包含:主控项目(全部合格)和一般项目(满足规范要求)。
    5. **分项工程质量验收记录:** 在检验批基础上汇总。
    #### **第四阶段:检测试验阶段**
    **“用数据说话”,验证工程质量的关键。**
    1. **“四性”检测报告:**
    * 幕墙工程必须进行 **气密性能、水密性能、抗风压性能、平面内变形性能** 检测。
    * 检测试件必须在工程现场抽取材料,在检测实验室按实际图纸安装后进行。
    * 检测报告是竣工验收的 **强制性文件**。
    2. **结构胶现场剥离试验(蝴蝶试验/手拉试验):**
    * 在正式打胶前进行,以检验结构胶与基材的粘结性。
    3. **其他检测:**
    * 防雷接地电阻测试报告。
    * 节能性能检测(如幕墙整体传热系数)。
    * 如有开启扇,需做启闭力、反复启闭性能测试。
    #### **第五阶段:竣工验收阶段**
    **“汇总归档”,形成工程最终档案。**
    1. **分部/子分部工程质量验收记录:** 幕墙作为建筑装饰装修分部的一个子分部进行验收。
    2. **竣工图:** 根据施工实际情况修改完善的最终图纸,加盖竣工图章。
    3. **工程洽商记录、设计变更、会议纪要:** 施工过程中所有变更的书面记录。
    4. **施工总结、质量评估报告:** 施工单位自评,监理单位评估。
    5. **竣工报告、竣工验收证书。**
    6. **资料移交:** 整理装订成册,一式多份,分别移交建设单位、城建档案馆等。
    ### **三、核心注意事项与要点**
    * **时效性:** 资料填写必须与施工进度同步,严禁后补。
    * **签字盖章:** 所有资料的责任方(施工、监理、建设)签字、盖章必须齐全、清晰。
    * **原件管理:** 质量证明文件、检测报告等应尽量收集原件。如为复印件,需注明原件存放处并加盖供应商或施工单位公章。
    * **规范依据:** 主要遵循 **《建筑工程资料管理规程》(JGJ/T 185)**、**《建筑装饰装修工程质量验收标准》(GB 50210)**、**《玻璃幕墙工程技术规范》(JGJ 102)** 以及地方相关规定。
    * **地方特殊性:** 务必提前了解项目所在地 **“城建档案馆”** 对竣工资料的具体归档要求。
    * **电子化管理:** 现代工程普遍要求资料电子化(扫描、PDF),便于存储和查询。
    ### **简易自查清单**
    - [ ] 方案、图纸是否审批齐全?
    - [ ] 所有材料是否有合格证和必要报告(特别是胶的相容性报告)?
    - [ ] 埋件拉拔试验做了吗?报告有了吗?
    - [ ] 隐蔽工程验收记录是否每一道都签了?
    - [ ] “四性”检测做了吗?报告合格吗?
    - [ ] 所有检验批、分项验收记录是否填写完整?
    - [ ] 竣工图是否与现场一致并盖章?
    按照以上步骤系统性地收集、编制和整理,就能形成一套完整、合格的玻璃幕墙工程资料。对于具体表格的格式,请参考当地建设主管部门或档案馆发布的统一用表。

    点赞0

    回复 0

    举报

  • 周路路铂金专家

    2026-04-20 18:28:31

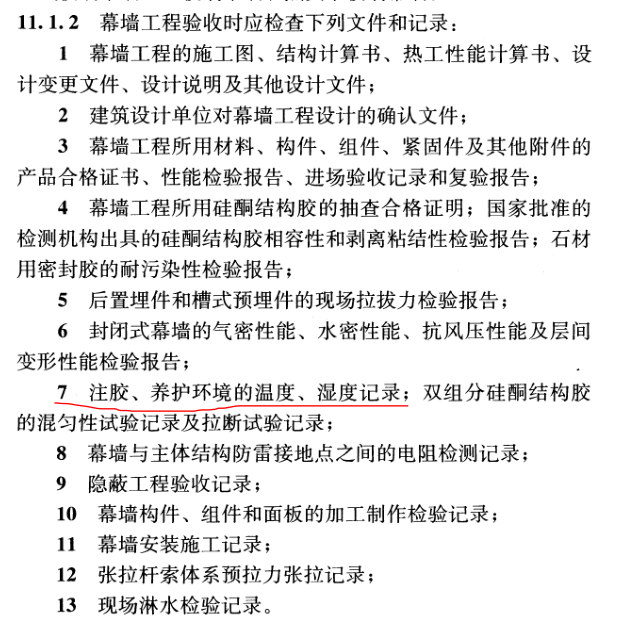

    《建筑装饰装修工程质量验收标准》(GB50210-2018)
