模块传输箱安装表

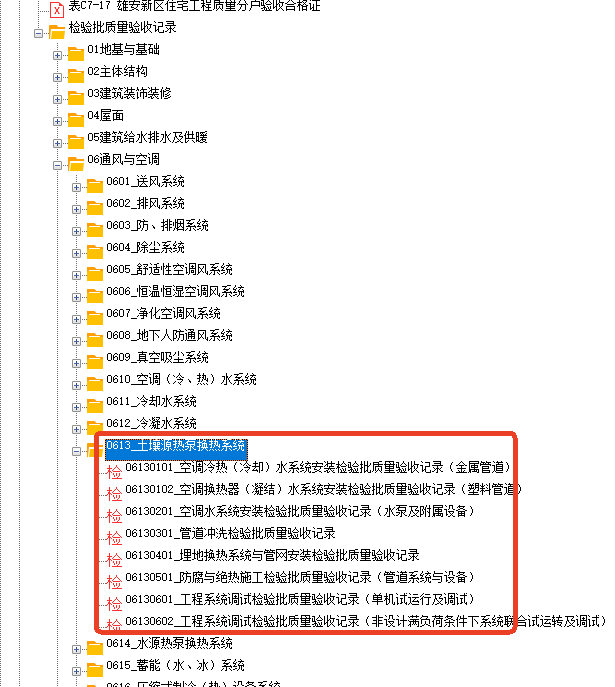

浅层地热测温线缆无线传输发射模块箱安装用哪个检验批表格

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-04-21 13:18:51

可以看看这部分表格是否适用

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-04-21 12:01:30

好的，这是一个标准化的 **模块传输箱安装记录表** 模板。您可以根据具体的项目、设备型号和现场要求进行调整和填充。
---
### **模块传输箱安装记录表**
| **项目名称** | | **安装位置** | |
| :--- | :--- | :--- | :--- |
| **设备型号/SN** | | **安装日期** | |
| **安装单位** | | **负责人/技术员** | |
---
#### **一、安装前检查**
| **序号** | **检查项目** | **标准/要求** | **检查结果** | **备注** |
| :--- | :--- | :--- | :--- | :--- |
| 1 | 设备外观检查 | 箱体无变形、破损、锈蚀；标识清晰 | □合格 □ 不合格 | |
| 2 | 配件清点 | 核对装箱单，确认配件齐全（螺丝、钥匙、文档等） | □ 齐全 □ 缺失 | 缺失项： |
| 3 | 安装环境检查 | 地面平整、稳固；空间满足散热和维护要求；环境干燥、清洁 | □ 合格 □ 不合格 | |
| 4 | 供电与接地 | 确认现场电源参数匹配（电压、频率）；接地端子可靠 | □ 合格 □ 不合格 | 电源参数： |
| 5 | 线缆通道检查 | 进线孔位合适，封堵材料齐全；线缆桥架/管道已就位 | □ 合格 □ 不合格 | |
---
#### **二、机械安装**
| **序号** | **作业内容** | **关键步骤/标准** | **完成确认** | **操作人** |
| :--- | :--- | :--- | :--- | :--- |
| 1 | 箱体定位与固定 | 按图纸要求确定安装位置，水平度调整，使用规定螺栓牢固固定 | □ 完成 | |
| 2 | 模块安装 | 将功能模块（电源、通信、控制等）准确插入指定槽位，听到卡扣锁紧声 | □ 完成 | |
| 3 | 门锁与密封 | 安装门锁，测试开关灵活；检查密封条，确保箱体密封良好 | □ 完成 | |
---
#### **三、电气与线路连接**
| **序号** | **连接类型** | **线缆编号/规格** | **接线端子号** | **紧固扭矩** | **检查确认** |
| :--- | :--- | :--- | :--- | :--- | :--- |
| 1 | 主电源输入 | | L， N， PE | | □ 正确 □ 牢固 |
| 2 | 模块电源/通信 | | 参考模块手册 | | □ 正确 □ 牢固 |
| 3 | 输入信号线 | | | | □ 正确 □ 牢固 |
| 4 | 输出信号线 | | | | □ 正确 □ 牢固 |
| 5 | 通信网络线 | | （如：ETH， RS485） | | □ 正确 □ 牢固 |
| 6 | 接地线 | ≥规定截面积 | 接地排 | | □ 可靠 |
**注意：** 所有接线需遵循“**一针一线一标号**”原则，线头无裸露，排列整齐。
---
#### **四、上电与功能测试**
| **序号** | **测试项目** | **测试方法/预期结果** | **测试结果** | **测试人/时间** |
| :--- | :--- | :--- | :--- | :--- |
| 1 | 上电前绝缘检查 | 断开负载，用兆欧表测量电源对地绝缘电阻（通常 >1MΩ） | □ 合格 | |
| 2 | 初次上电 | 闭合电源，观察电源指示灯、模块指示灯状态 | □ 正常 □ 异常 | |
| 3 | 模块状态诊断 | 通过软件或面板查看各模块状态，应无报警 | □ 正常 □ 有报警 | 报警信息： |
| 4 | 通信测试 | 与上位机/控制系统建立连接，测试通信是否畅通，数据收发正常 | □ 通过 □ 失败 | |
| 5 | 信号通路测试 | 模拟输入信号，检查输出响应是否正确 | □ 通过 □ 失败 | |
| 6 | 软件/固件版本 | 记录主要模块的软件或固件版本号 | 版本： | |
---
#### **五、安装完工确认**
| **项目** | **内容** |
| :--- | :--- |
| 现场清理 | 工具、包装材料已清离，箱内、外清洁 | □ 已清理 |
| 标识张贴 | 安全警示标识、设备标签、接线图等已张贴 | □ 已完成 |
| 文档归档 | 安装记录表、设备手册、接线图等移交归档 | □ 已移交 |
| **整体安装评价** | □ 优秀 □ 合格 □ 需整改 |
**遗留问题/需整改项：**
1.
2.
| **安装方签字** | | **客户/监理方签字** | |
| :--- | :--- | :--- | :--- |
| **日期** | | **日期** | |
---
**使用说明：**
1.本表适用于工业自动化、楼宇自控、通信等领域的模块化机箱/传输箱的安装记录。
2. 请在“□”中打“√”进行确认，如有不合格或异常，请在“备注”栏详细说明。
3. “关键步骤/标准”和“测试方法”需根据具体设备的《安装手册》进行细化和补充。
4. 此表作为安装过程的质量证明和竣工资料的一部分。
