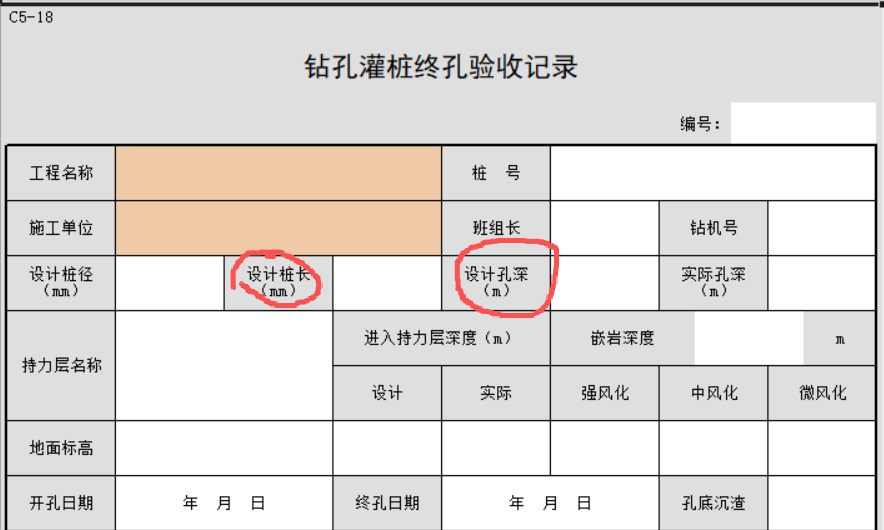

  钻孔灌注桩终孔验收记录表是桩基施工中的关键质量控制文件，其数据填写需**严谨、真实、准确**，并符合设计及规范要求。以下为通用填写指南，请务必结合具体项目设计图纸、地勘报告及当地规范执行。
  ---
  ### **一、 表格主要组成部分及填写要点**
  通常，表格分为以下几个部分：
  #### **1. 工程基本信息**
  * **工程名称：** 填写完整的项目名称。
  * **桩号/桩位编号：** 与施工图纸上的编号**完全一致**。
  * **施工单位：** 填写具体施工单位的全称。
  * **验收日期：** 实际进行终孔验收的日期。
  * **设计桩径：** 图纸上标注的直径（如φ800mm）。
  * **设计桩顶标高、设计桩底标高：** 根据图纸填写，通常为相对±0.00的绝对高程或相对标高。
  * **设计桩长：** 图纸上给出的桩身长度。
  #### **2. 地质与设计参数**
  * **持力层名称：** 根据地质勘察报告填写，如“中风化花岗岩层”、“第X层黏土层”。
  * **设计入持力层深度：** 图纸要求进入持力层的最小深度（如“入岩≥1.5m”）。
  * **设计孔深：** 由设计桩长换算得出的从孔口到孔底的深度。
  #### **3. 实测数据（核心部分）**
  * **实测孔口标高：** 使用水准仪实测的护筒顶或自然地坪标高。
  * **实测孔深：** 使用经过校验的测绳或专用测孔仪，从孔口标高测至孔底的深度。**需多次测量取平均值**。
  * **计算公式：** 实测孔深 = 孔口标高 - 孔底标高
  * **实测桩长：** 根据实测孔深和设计桩顶标高计算得出，应与设计桩长进行比对。
  * **孔径：** 使用井径仪或钢筋探笼（“检孔器”）进行检测。记录探笼的直径和长度，以及能否顺利下放至孔底。也可记录超声波成孔检测仪的数据。
  * **垂直度/倾斜度：** 使用超声波孔壁测定仪或钻杆测斜仪测量。记录最大偏差值或倾斜率（如≤1/100）。
  * **孔底沉渣厚度：** **关键指标！** 清孔结束后，在浇筑混凝土前立即测量。
  * **测量方法：** 常用“重锤法”或沉渣测定仪。将测绳前端系上重锤，分别测量“锥尖触底深度”和“沉渣表面深度”，两者差值即为沉渣厚度。
  * **要求：** 端承桩≤50mm；摩擦桩≤100mm（具体以设计及规范为准，如《建筑桩基技术规范》JGJ94）。
  #### **4. 岩样判定**
  * **终孔岩样描述：** 详细描述最后0.5-1.0米进尺取出的渣样（岩性、颜色、硬度、风化程度、含泥量等）。
  * **与地勘报告符合性：** 核对岩样是否与地勘报告中对应深度的地层描述一致，判断是否已达到设计要求的持力层。
  * **入岩深度确认：** 根据钻进记录和岩样，确认进入持力层的实际深度是否满足设计要求。
  #### **5. 验收结论**
  * **各项检测结果评定：** 对孔深、孔径、垂直度、沉渣厚度等逐一给出“合格”或“不合格”的结论。
  * **综合验收意见：** 由**建设单位、监理单位、设计单位、施工单位**共同确认，填写“符合设计及规范要求，同意终孔，进入下道工序”或提出整改意见。
  #### **6. 签章**
  * 必须由现场**技术负责人、质检员、监理工程师、甲方代表**等相关责任人**亲笔签字并注明日期**，单位需盖章。
  ---
  ### **二、 填写注意事项与常见要求**
  1. **数据真实：** 所有数据必须现场实测，严禁编造。测量工具需在检定有效期内。
  2. **及时填写：** 在清孔完成后、钢筋笼下放前，立即组织验收并填写记录。
  3. **依据明确：** 所有判定需以**施工合同、设计图纸、地质勘察报告、《建筑地基基础工程施工质量验收标准》（GB50202）、《建筑桩基技术规范》（JGJ94）** 等为依据。
  4. **图文结合：** 重要的、异常的桩孔，应附上岩样照片或成孔检测曲线图作为附件。
  5. **术语规范：** 使用工程规范术语，描述准确。
  6. **整改闭环：** 若验收不合格，需记录整改要求和复验结果，形成闭环。
  ---
  ### **三、 简易填写流程总结**
  1. **准备：** 熟悉该桩位的图纸和地勘资料，准备好测量工具和表格。
  2. **测量：** 完成清孔后，立即测量**孔深、孔径、垂直度、沉渣厚度**。
  3. **判定：** 对照设计要求，判定各项指标是否合格。
  4. **核对岩样：** 检查终孔取出岩样，确认持力层和入岩深度。
  5. **会签：** 召集相关单位人员现场共同验收，确认数据无误后签字盖章。
  6. **归档：** 记录表作为重要工程档案，及时整理归档。
  **最后提醒：** 不同地区、不同项目可能使用不同格式的表格，但其核心内容和控制要点是一致的。填写前请务必阅读表格附注说明，并遵循本项目监理和业主的特定管理要求。
