全部回答

•

  周路路铂金专家

  2026-05-08 15:52:37

  按哪个图施工的，就写哪个图的编号

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2026-04-27 08:36:41

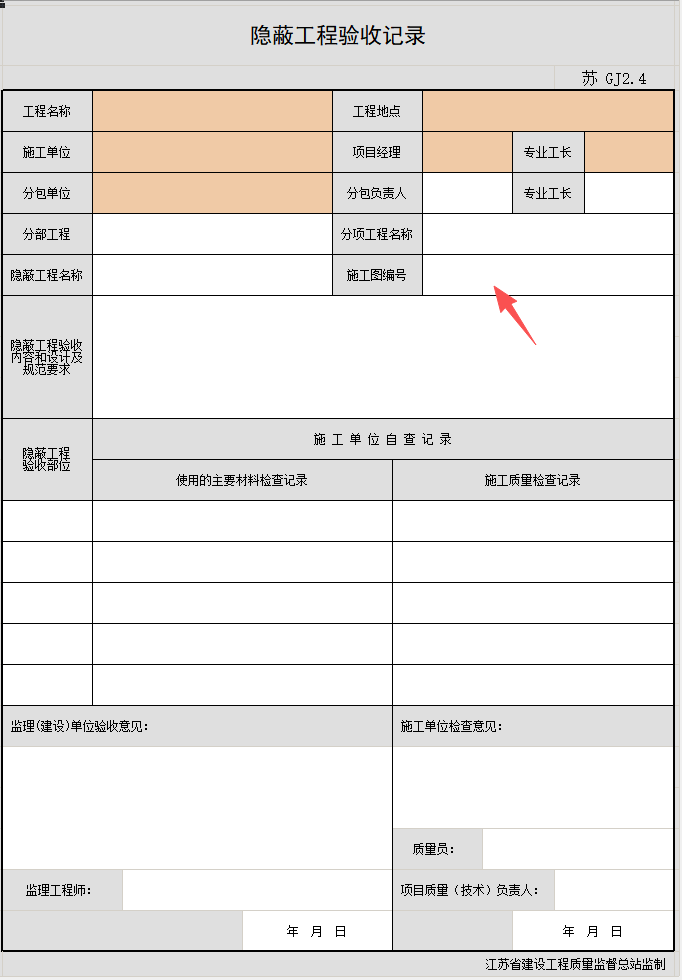

  在钢结构隐蔽验收记录中，“施工图号”**应填写深化图（或施工详图）的图号**，具体原因如下：
  1. **依据现场实际施工** 隐蔽验收是针对已施工完成、即将被覆盖的工序进行的检查，现场施工人员依据的是**深化图（施工详图）**进行作业。深化图在钢结构工程中通常包含详细的节点构造、尺寸、连接方式等，是直接指导施工的图纸。
  2. **确保可追溯性**填写深化图号能准确对应实际施工内容，便于后续质量追溯。若填写设计图号（通常为方案或初步设计图），可能无法直接反映施工细节，尤其在深化阶段常有调整。
  3. **行业通用做法**根据建筑工程资料管理规范（如《建设工程文件归档规范》GB/T 50328），施工记录文件应与现场使用的图纸一致。监理、质检等单位在验收时，也会核对深化图与实际施工的符合性。
  ###建议操作：
  - 若项目要求同时体现设计图与深化图信息，可在记录中增设“设计图号”栏，或于备注中注明设计图号及版本。
  - 确保填写的图号与现场使用的图纸完全一致，避免因图号错误导致验收纠纷。
  如有其他项目特殊规定，请优先遵循项目技术管理要求。

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
