JDG管的敷设长度怎么算？

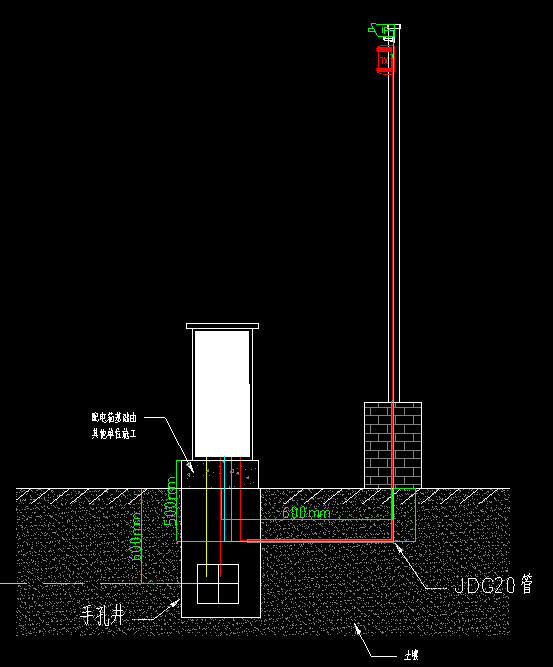

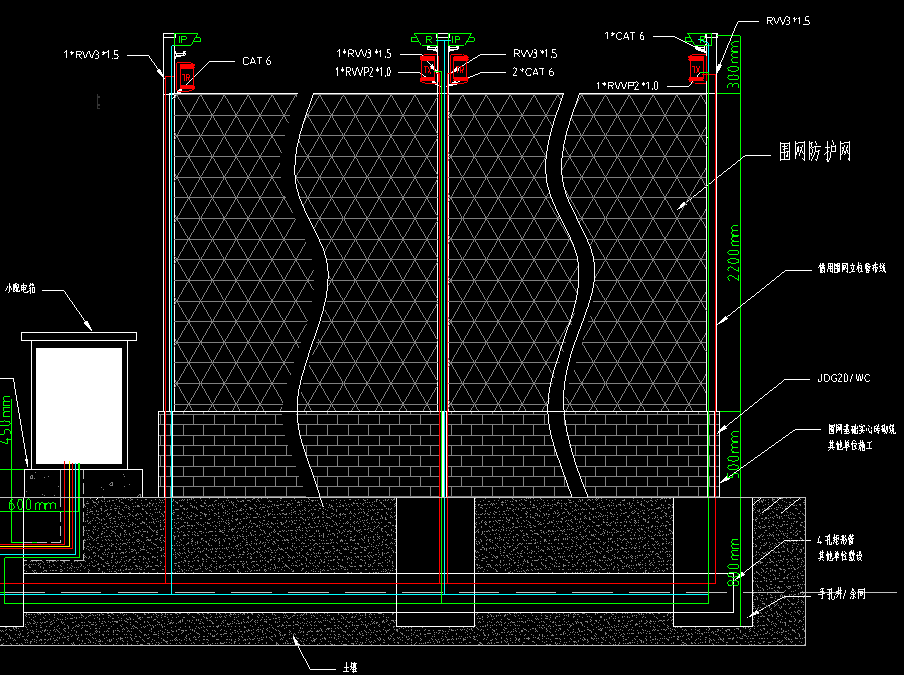

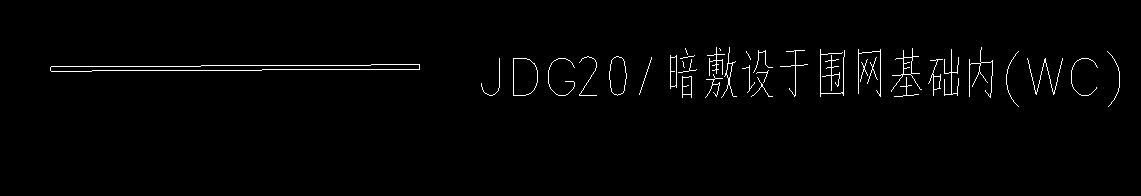

image.pngimage.pngimage.pngJDG管的敷设长度怎么算？

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-04-27 08:38:02

    JDG管（套接紧定式镀锌钢导管）的敷设长度计算需要根据实际工程情况和图纸要求进行，以下是具体计算方法和注意事项：
    ---
    ### **1. 计算原则**
    - **按图示路径计算**：以施工图纸标明的管线走向为准，沿墙体、楼板、吊顶等实际敷设路线测量。
    - **分方向分段计算**：通常分为**水平长度**和**垂直长度**，最后汇总。
    ---
    ### **2. 计算公式**
    **总敷设长度 = 水平长度 + 垂直长度 + 预留长度**
    #### **（1）水平长度计算**
    - 根据平面图，测量管线在水平方向的投影长度。
    - 若图纸标注比例尺，需按比例换算实际长度（例如图纸1:100，测量1cm代表实际1m）。
    #### **（2）垂直长度计算**
    - 根据立面图或系统图，计算管线在垂直方向的长度（如楼层间穿墙、穿楼板的高度差）。
    - **示例**：从配电箱（距地1.5m）引至吊顶（层高3m），垂直段长度 =3m - 1.5m = 1.5m。
    #### **（3）预留长度**
    为便于接线或安装设备，需增加额外长度：
    - **配电箱/柜**：箱体半周长（宽+高），或按规范预留。
    - **接线盒、开关插座**：一般预留0.2~0.3m。
    - **弯曲补偿**：每个90°弯头增加约0.2~0.3m损耗（视弯曲半径而定）。
    ---
    ### **3. 注意事项**
    - **弯曲半径影响**：JDG管弯曲时需满足最小弯曲半径（通常≥6倍管径），弯头处长度可能略长于直线投影。
    - **重叠部分扣除**：若管线交叉或重叠敷设，需避免重复计算。
    - **损耗余量**：实际采购时建议增加**3%~5%** 的余量，用于切割损耗或安装误差。
    ---
    ### **4. 示例**
    假设某段JDG管：
    - 水平投影长度：10m
    - 垂直高度差：2.5m
    - 连接配电箱预留：箱体尺寸0.8m×0.6m，半周长=1.4m
    - 2个90°弯头补偿：2×0.25m=0.5m
    **总长度** = 10m + 2.5m + 1.4m + 0.5m = **14.4m**
    ---
    ### **5. 工具与规范建议**
    - 使用CAD图纸测量工具（如“DI”命令）可提升精度。
    - 参考规范：《建筑电气工程施工质量验收规范》（GB 50303）对管线敷设有详细要求。
    如果需要针对具体图纸或场景进一步分析，可以提供更详细的信息！
