全部回答

•

  筑业小筑老师铂金专家

  2026-04-27 08:47:40

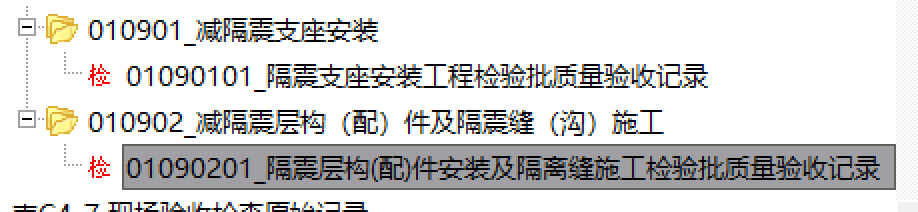

  减隔震层构件及隔震缝（沟）在施工图纸中的标注需要**清晰、准确、符合规范**，以确保施工人员能够正确理解设计意图并实施。以下是具体的标注要点和注意事项：
  ---
  ### **一、通用标注原则**
  1. **符合制图规范**：遵循《建筑工程设计文件编制深度规定》及相关制图标准。
  2. **与其他图纸协调**：确保与结构、建筑、机电等专业图纸一致。
  3. **信息完整**：包括尺寸、材料、型号、施工要求等关键参数。
  ---
  ### **二、减隔震层构（配）件的标注**
  #### **1. 隔震支座**
  - **定位标注**：
  - 在平面图中标注轴线位置、间距、支座中心坐标。
  - 剖面图中标注支座上下连接板的标高、与结构的关系。
  - **型号规格**：
  - 标注支座型号（如LNR500、LRB600）、承载力、位移量等参数。
  - 列表说明数量、材质（如钢板、橡胶）、防火/防腐要求。
  - **安装要求**：
  - 注明安装顺序、临时固定措施、允许偏差（如水平度≤0.5%）。
  - 特殊工艺要求（如焊接工艺、灌浆料强度）。
  #### **2. 阻尼器**
  - **位置与方向**：
  - 平面图标注安装角度、与结构的连接节点。
  - 箭头示意阻尼方向，标注最大行程或变形量。
  - **技术参数**：
  - 标注型号、最大阻尼力、速度指数等。
  - 列表说明数量、连接件规格（如螺栓等级、预紧力）。
  - **节点详图**：
  - 绘制连接板尺寸、锚栓布置、焊缝要求等。
  #### **3. 其他构件**
  - **限位装置**：
  - 标注挡块尺寸、与支座的间隙（如50mm）、材料强度。
  - **连接构件**：
  - 标注预埋件位置、锚固长度、钢筋避让要求。
  ---
  ### **三、隔震缝（沟）的标注**
  #### **1. 位置与尺寸**
  - **平面图**：
  - 明确隔震缝走向，标注缝宽（如300mm）、延伸范围。
  - 与其他结构缝（伸缩缝、沉降缝）的关系。
  - **剖面图**：
  - 标注缝深、底部处理方式（如防水层、滑移垫层）。
  - 标注缝两侧结构标高差异（如有）。
  #### **2. 构造要求**
  - **覆盖系统**：
  - 标注盖板材质（如橡胶、不锈钢）、承重等级、伸缩能力。
  - 固定方式（如卡扣、螺栓）及活动范围示意。
  - **防水与防火**：
  - 注明防水材料（如三元乙丙橡胶带）、防火封堵材料。
  - 标注泛水坡度、排水孔位置（如有）。
  - **内部空间要求**：
  - 标注缝内管线穿越时的柔性连接措施。
  - 维护检修空间（如≥500mm）。
  #### **3. 特殊说明**
  - **变形预留**：
  - 标注施工安装温度、预期热胀冷缩量。
  - 注明缝宽为结构位移后的最小净宽。
  - **与其他专业协调**：
  - 提醒机电管线、幕墙等穿越隔震缝时需采用柔性连接。
  ---
  ### **四、图纸文字说明**
  在图纸空白处或说明页补充以下内容：
  1. **设计依据**：列出相关规范（如《建筑抗震设计规范》GB 50011）。
  2. **施工顺序**：强调隔震层施工需在主体结构施工前/后完成。
  3. **验收标准**：明确支座安装偏差、阻尼器测试要求等。
  4. **特殊警告**：如“隔震层上方结构施工期间严禁损坏支座”。
  ---
  ### **五、示例标注格式**
  - **平面图标注**：
  > `隔震支座 LNR500 @轴线A-3` > `中心标高 ±0.000，水平偏差≤2mm`
  - **剖面图标注**：
  > `隔震缝宽300mm，底部设3mm厚不锈钢滑移板`
  - **材料表**：
  > `阻尼器型号：FVD-200，数量：4套，最大阻尼力200kN`
  ---
  ### **六、常见错误避免**
  1. 避免尺寸缺失或矛盾（如支座尺寸与梁板冲突）。
  2. 勿遗漏关键节点详图（如预埋件与钢筋关系）。
  3. 隔震缝盖板需标注活动方向，防止安装错误。
  通过以上标注，可确保施工方准确理解设计意图，保障减隔震工程的质量与安全。建议结合BIM模型进行三维可视化交底，减少施工误差。
