屋面做法如图用哪些检验批表

首页 > 有问必答 > 问题详情

本周热点问题

橘子

2026-04-30 09:13:23

土建资料 347 山西太原市 1币

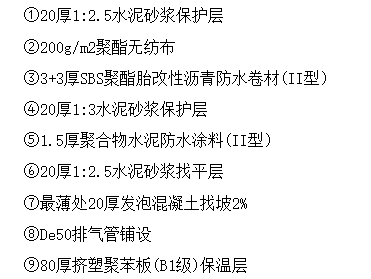

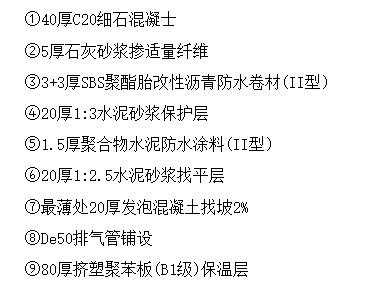

屋面做法如图用哪些检验批表

屋面工程做用哪些检验批？

我要回答

全部回答

已采纳

米雪艳铂金专家

2026-04-30 12:47:22

建议：
1、保护层检验批
2、保护层检验批
3、卷材防水层检验批
4、保护层检验批
5、涂料防水层检验批
6、找平层检验批
7、找坡层检验批
8、排气管是出连接出屋面管道的吗？
9、板状材料保温层检验批
建议：
1、保护层检验批
2、隔离层检验批
3、卷材防水层检验批
4、保护层检验批
5、涂料防水层检验批
6、找平层检验批
7、找坡层检验批
8、排气管是出连接出屋面管道的吗？
9、板状材料保温层检验批

点赞0

回复 0

举报

我的回答

提交取消

回复

筑业小筑老师铂金专家

2026-04-30 11:14:11

好的，这是一个非常专业且实用的建筑问题。一份标准的“屋面做法用表”通常会根据屋面类型（如上人/不上人、平/坡、功能等）和构造层次来详细列出材料、厚度、做法及施工要点。
以下为您提供一个**典型屋面构造做法表**的模板和示例，您可以根据具体项目要求进行调整。
---
### **屋面工程做法选用表（模板）**
| 序号 | 构造层次 | 做法名称/编号 | 使用部位 | 材料及做法说明（自上而下） | 厚度(mm) | 备注/施工要点 |
| :--- | :--------------- | :------------ | :----------------- | :----------------------------------------------------------------------------------------- | :------- | :------------------------------------------------------------------------- |
| 1 | **保护层/面层** | 屋-01 | 上人屋面 | 铺防滑地砖，干水泥擦缝
30厚1:3干硬性水泥砂浆结合层
**（或）** 40厚C20细石混凝土，内配φ4@200双向钢筋网 | 10+30
40 | 设分格缝，缝宽20mm，嵌密封胶
钢筋网在分格缝处断开 |
| | | 屋-02 | 不上人屋面 | 浅色涂料保护层
**（或）** 粒径3-5mm绿豆砂保护层 | - | 涂料需与防水层相容
绿豆砂需洁净、预热、嵌牢 |
| 2 | **防水层** | 屋-11 | 主要防水层（一级） | 3+3厚SBS/APP改性沥青防水卷材（聚酯胎）
热熔法满粘 | 3+3 | 需设附加层（转角、管根等）
搭接宽度≥100mm |
| | | 屋-12 | 主要防水层（二级） | 1.5厚高分子防水卷材（如TPO、PVC）
**（或）** 2.0厚聚合物水泥防水涂料（JS/丙烯酸类） | 1.5
2.0 | 卷材宜空铺或机械固定
涂料需多遍涂刷，厚度均匀 |
| 3 | **找平层** | 屋-21 | 卷材防水基层 | 1:3水泥砂浆找平层 | 20 | 表面压光，设分格缝（≤6m）
与突出屋面结构交接处做成圆弧（R=50mm） |
| | | 屋-22 | 结构层不平整时 | C20细石混凝土找平（内掺微膨胀剂） | 30-40 | 强度达标后方可进行下一道工序 |
| 4 | **保温/隔热层** | 屋-31 | 常规保温 | 挤塑聚苯板（XPS） | 按热工计算 | 容重≥32kg/m³，B1级防火
板缝严密，错缝铺设 |
| | | 屋-32 | 找坡兼保温 | 泡沫混凝土找坡（最薄处30厚） | ≥30 | 坡度≥2%
表面平整，便于后续施工 |
| 5 | **找坡层** | 屋-41 | 材料找坡 | 1:8水泥陶粒（或憎水珍珠岩）找坡 | 最薄处30 | 设计坡度≥2%
压实，表面平整 |
| 6 | **结构层** |屋-51 | 现浇混凝土屋面 |钢筋混凝土屋面板 | 按结构设计 | 混凝土强度≥C25，抗渗等级≥P6
浇筑密实，养护充分，不得有贯通裂缝 |
---
### **典型屋面做法组合示例**
您可以将上表中的做法编号组合，形成完整的屋面系统。
#### **示例一：正置式上人屋面（常规做法）**
**做法编号：** 屋-01（面层） + 屋-11（防水） + 屋-21（找平） + 屋-31（保温） + 屋-41（找坡） + 屋-51（结构）
**构造剖面（自上而下）：**
1. 10厚防滑地砖 + 30厚砂浆结合层（或40厚配筋细石混凝土）
2. 隔离层（无纺布或塑料薄膜）
3. **3+3厚SBS改性沥青防水卷材**
4. 20厚1:3水泥砂浆找平层
5. **挤塑聚苯板（XPS）保温层**（厚度根据节能计算）
6. 1:8水泥陶粒找坡层（最薄处30厚，坡度2%）
7. **钢筋混凝土屋面板**
#### **示例二：倒置式不上人屋面（防水层在保温层之下）**
**构造剖面（自上而下）：**
1. 50厚C20细石混凝土保护块（或卵石层）
2. 土工布过滤层
3. **挤塑聚苯板（XPS）保温层**（需使用**挤塑板**，吸水率极低）
4. 隔离层
5. **防水层**（卷材或涂料）
6. 找平层
7. 找坡层（可与保温层结合）
8. 钢筋混凝土屋面板
**优点：** 防水层得到保护，寿命延长，屋面系统更耐久。
#### **示例三：种植屋面（屋顶花园）**
**构造剖面（自上而下）：**
1. 植被层
2. 种植土
3. 过滤层（土工布）
4. 排水（蓄水）板
5. **耐根穿刺防水层**（关键！必须使用经过认证的耐根穿刺卷材，如铜胎基SBS卷材）
6. 普通防水层
7. 找平（坡）层
8. 保温层
9. 结构层
---
### **重要设计选用要点**
1. **防水等级与设防要求**：根据建筑重要性（如Ⅰ级、Ⅱ级）确定防水层道数和材料厚度。重要建筑需“刚柔并济”（卷材+涂料或混凝土自防水）。
2. **排水坡度**：
* **结构找坡**：≥3%（经济，但对结构有要求）。
* **材料找坡**：≥2%（常用）。
3. **关键节点**：所有**檐口、天沟、女儿墙根部、出屋面管道、设备基础、变形缝**等部位必须做附加防水层，设计详尽的**节点大样图**。
4. **排气措施**：当保温层或找坡层含水率可能较高时，需设置排气管或排气道，防止防水层起鼓。
5. **规范依据**：主要设计依据为 **《屋面工程技术规范》（GB 50345）** 和 **《建筑设计防火规范》（GB 50016）**（针对保温材料防火）。
**建议**：在实际工程中，请根据项目所在地的气候条件、建筑功能、节能标准和经济性，参考国家及地方标准图集（如12J201《平屋面建筑构造》），并与结构、给排水专业协同，最终确定最适合的屋面做法表。
