定向钻法将供热管道拖入设计位置后，管道环空需要补充注入水泥浆液

首页 > 有问必答 > 问题详情

本周热点问题

wanghui38277367

2026-04-30 14:36:36

其它技术 370 河南安阳市 1币

定向钻法将供热管道拖入设计位置后，管道环空需要补充注入水泥浆液

请问注浆记录表采用哪个表格，或者相关的哪些表格

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-05-13 17:38:23

河南市政和国标市政没有这个注浆记录类表
可以自己做一个，或网上找个参考

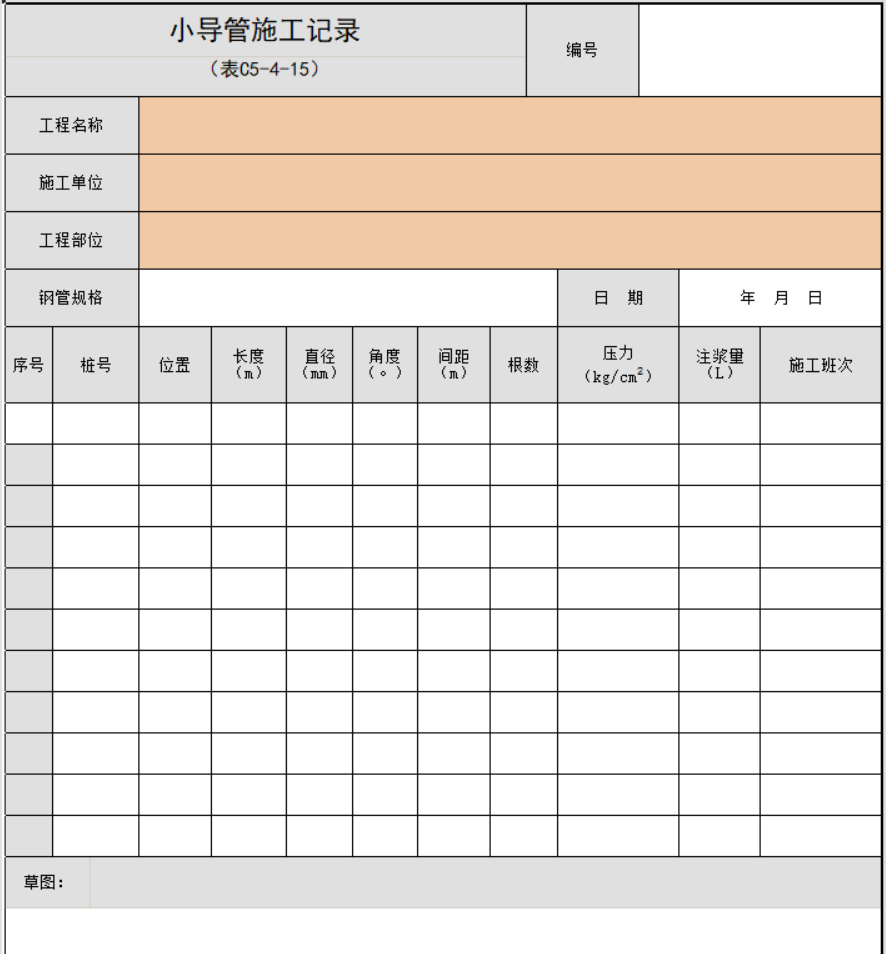

下图是北京的小导管注浆表，供参考

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-04-30 14:45:53

您好！您提到的这个步骤非常关键。在定向钻法（也称水平定向钻，HDD）施工中，将供热管道拖入预先钻好的孔道后，向管道与孔壁之间的环状空间（环空）注入水泥浆液，是一个标准且至关重要的工序。
这个过程通常被称为 **“回拖后环空注浆”** 或 **“固井”**。其主要目的和具体操作如下：
### 一、注浆的主要目的
1. **结构支撑与稳定**：
* **填充空隙**：钻头扩孔形成的孔径略大于管道外径，注浆可以完全填充所有空隙，防止地层后期塌陷或沉降，避免管道因受力不均而变形。
* **防止管道上浮**：对于大口径管道，如果环空内有地下水或泥浆，管道可能因浮力而上浮。水泥浆凝固后提供均匀的包裹和负浮力，将管道牢牢“锚固”在设计位置。
* **均匀传递荷载**：将管道承受的上部土压力、交通荷载等均匀地传递到周围地层中。
2. **密封与防腐**：
* **水力密封**：形成永久性的防水屏障，阻止地下水沿管道纵向渗流，保护管道不受腐蚀，并防止对沿线其他地下构筑物造成水力影响。
* **化学防腐**：水泥浆呈碱性，可以为钢管提供一层额外的化学保护层，减缓电化学腐蚀。
* **隔离作用**：将供热管道与可能具有腐蚀性的地层土壤或地下水物理隔离。
3. **保护管道保温层**（对于预制保温管）：
* 均匀的水泥浆支撑可以防止保温管的外护管在拖拽和长期使用中受到不均匀挤压，保护内部的保温层和钢管。
### 二、注浆施工的基本流程1. **准备工作**：
* **浆液设计**：根据地层条件（渗透性、地下水流速）、管道规格和埋深，设计水泥浆的配合比。通常使用**纯水泥浆**或添加了**膨润土、减水剂、缓凝剂/促凝剂**等的外加剂浆液，以控制流动性、凝结时间和最终强度。
* **设备就位**：在管道入土点一侧，安装水泥搅拌机、注浆泵、储浆罐、压力表和管路系统。
* **管道连接**：在管道的**末端（拖头后方）** 或通过**预置在管道上的注浆阀**，连接注浆管。同时在管道**始端（出土点）** 安装排气管和返浆管。
2. **注浆过程**：
*启动注浆泵，将配制好的水泥浆液通过注浆管泵入管道**最远端**（即钻机入口侧）。
* 浆液在压力推动下，从管道底部向**始端（出土点）** 方向流动，逐步填充整个环空。
* 当浆液从始端的排气管/返浆管稳定流出，且流出的浆液与注入的浆液比重、稠度基本一致时，表明环空已基本充满。
3. **稳压与养护**：
* 关闭出口阀门，进行**稳压注浆**，即保持一定的压力继续注入一段时间，以确保浆液完全密实，并渗透到地层微小孔隙中。
* 停止注浆，封闭所有孔口，让水泥浆在密闭环境中自然养护、凝结硬化。
### 三、关键技术要点与注意事项
* **浆液质量控制**：严格控制水灰比和搅拌时间，确保浆液具有良好的流动性和稳定性，防止离析。
* **注浆压力监控**：压力不宜过高，以防“劈裂”地层，导致浆液流失到非目标区域；也不宜过低，否则无法保证填充密实。需根据计算和现场试验确定。
* **排气至关重要**：必须确保环空内的空气和原有泥浆能被顺利排出，否则会形成空洞。这是排气管/返浆管设置的核心目的。
* **分段注浆**：对于超长距离的定向钻穿越，可能需要在管道上设置多个注浆/排气阀，采用分段注浆的方式，确保全长填充质量。
* **施工记录**：详细记录注浆量、压力、时间、浆液配比等数据，并与理论计算量进行对比分析，作为验收依据。
* **后期检测**：在水泥浆达到设计强度后，可通过地面雷达、声波探测或钻孔取芯等方式，对注浆体的完整性和密实度进行抽查验证。
### 总结
对于采用定向钻法铺设的供热管道，**回拖后环空注浆不是可选项，而是确保工程长期安全运行的强制性关键工序**。它直接关系到管道的结构稳定性、使用寿命和运行安全。施工必须由有经验的队伍按照精心设计的方案执行，并进行严格的过程控制和后期检验。
如果您是负责具体施工或管理，务必重视浆液配比设计、注浆工艺和现场监测这三个核心环节。
