消防穿线的检验批怎么分系统做

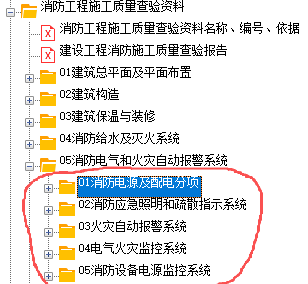

ff668f18c51e0f6f713c30b32891f408.png分系统的话是不是这些分项都要单独做穿线的检验批,另外我看有线缆敷设和管内穿线与槽盒内敷线两张检验批,这两张都要做吗

我要回答

邀请别人回答

收藏

全部回答

  • 周路路铂金专家

    2026-05-07 18:31:01

    对这些分项单独做穿线的检验批,如果是做电缆敷设的那就用线缆敷设检验批,如果是穿电线的那就用管内穿线的检验批


    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-05-06 08:46:26

    消防穿线工程的检验批划分,应按**不同系统**、**不同施工部位(或楼层/防火分区)**分别进行,以确保施工质量的可追溯性和验收的条理性。具体划分原则及建议如下:
    ---
    ### **一、核心原则:按系统独立划分**
    消防穿线通常涉及多个独立的功能系统,每个系统的线缆类型、敷设要求、技术标准不同,**必须分开做检验批**。常见系统包括:
    1. **火灾自动报警系统**
    - 包含:探测器、手动报警按钮、模块、报警控制器等的线路。
    - 线缆类型:如ZR-RVS(信号线)、ZR-RV(电源线)、NH-RVS(耐火信号线)等。
    2. **消防应急广播系统**
    - 广播扬声器线路。
    - 线缆类型:如ZR-RVS、NH-RVS等。
    3. **消防专用电话系统**
    - 消防电话插孔、电话分机线路。
    - 线缆类型:如ZR-RVVP(屏蔽电话线)。
    4. **消防联动控制系统**
    - 控制消防水泵、防排烟风机、防火卷帘、应急照明等设备的联动控制线路。
    - 线缆类型:如ZR-KVV(控制电缆)、NH-KVV等。
    5. **应急照明及疏散指示系统**
    - 集中电源或自带蓄电池的应急照明灯具、疏散指示标志的配电及通信线路。
    - 线缆类型:如WDZN-BYJ(应急照明配电线路)、RVS(通信线)等。
    6. **消防电源监控、电气火灾监控等子系统**
    - 根据设计,可能独立布线。
    ---
    ### **二、具体划分方法(结合部位/区域)**
    在实际操作中,需**将“系统”与“施工区域”结合**,形成具体的检验批。常用划分方式:
    #### **方式一:按“系统 + 防火分区(或楼层)”划分(推荐)**
    - **举例**:
    - **检验批名称**:火灾自动报警系统穿线检验批质量验收记录(地上三层 A防火分区)
    - **包含内容**:该防火分区内所有火灾报警系统的穿线工作(信号线、电源线等)。
    - **优点**:区域清晰,便于施工管理及后期分段调试、验收。
    #### **方式二:按“系统 + 施工段(如按单元、区域)”划分**
    - 适用于大型或分区明确的建筑(如多栋塔楼、不同功能区)。
    - **举例**:
    - **检验批名称**:消防应急广播系统穿线检验批质量验收记录(B区商业部分1-5层)
    #### **方式三:按“系统 + 线路类型”划分(较小项目或特殊情况下使用)**
    - **举例**:
    - **检验批名称**:火灾自动报警系统 **信号线** 穿线检验批质量验收记录(地下一层)
    - **检验批名称**:火灾自动报警系统 **电源线** 穿线检验批质量验收记录(地下一层)
    ---
    ### **三、检验批填写及验收要点**
    1. **依据规范**:
    - 《火灾自动报警系统施工及验收标准》GB 50166
    - 《建筑电气工程施工质量验收规范》GB 50303 - 《建筑设计防火规范》GB 50016 的相关要求。
    2. **关键验收内容**(在检验批中需逐项检查记录):
    - ✅ **线缆材质、规格、型号**:必须符合设计要求(阻燃、耐火等级等)。
    - ✅ **穿管敷设**:管路材质、管径、弯曲半径、盒(箱)设置符合规范。
    - ✅ **绝缘电阻测试**:线缆对地、线间绝缘电阻值应符合标准(一般≥20MΩ)。
    - ✅ **线路标识**:不同系统的线缆应有明确、永久性标识。
    - ✅ **防火封堵**:穿越防火分区、楼板、墙体的孔洞应进行防火封堵。
    - ✅ **与其他系统的隔离**:强电与弱电线路应分开敷设,避免干扰。
    3. **表格填写**:
    - 使用当地建设行政主管部门或项目约定的**标准检验批质量验收表格**。
    - 明确填写:单位工程名称、分部工程(智能建筑/建筑电气)、分项工程(穿线)、检验批名称(按上述原则命名)。
    - 施工单位检查评定结果、监理(建设)单位验收结论需签字盖章。
    ---
    ### **四、总结建议**
    | 系统类别 | 建议检验批划分依据 | 备注 |
    | :--- | :--- | :--- |
    | **火灾自动报警系统** | 按防火分区或楼层 | 可与联动控制系统合并检查,但线路需独立记录 |
    | **消防应急广播** | 按防火分区或楼层 | 可与报警系统同区域但独立检验批 |
    | **消防电话** | 按防火分区或楼层 | 线路较少时可与报警系统合并,但建议独立 |
    | **消防联动控制线路** | 按受控设备所在区域 | 如水泵房、风机房、各层控制模块箱等 |
    | **应急照明系统** | 按防火分区或楼层 | 现代集中控制型系统需独立重点验收 |
    **核心原则**:**确保每个系统的线路在每一个施工区域都有独立的、可追溯的质量验收记录**。这样既符合规范要求,也便于后期调试、维护和消防验收。
    若有具体项目情况(如建筑类型、规模、设计特点),可进一步细化划分方案。
