土建资料 135 内蒙古包头市 5币

新建办公楼,测量资料都需要做哪些表?

新建办公楼,测量资料都需要做哪些表?

我要回答

邀请别人回答

收藏

全部回答

  • 米雪艳铂金专家

    2026-05-09 19:11:04

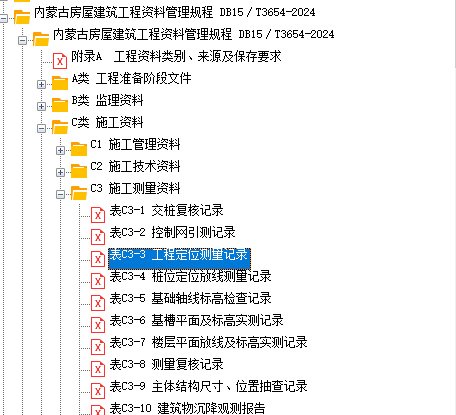

    正常C3-1到C3-7都有可能涉及到


    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-05-09 18:52:41


    好的,新建办公楼的测量资料是工程质量控制的重要依据,需要系统、完整、准确地记录施工全过程的关键测量数据。以下是一些新建办公楼项目测量资料中**必须做**或**常见需要做**的表格/记录类型,涵盖了从开工前到竣工的全过程:
    ## 一、 开工前准备阶段1. **工程测量控制点交接记录:**
    * 记录建设单位(或测绘单位)向施工单位移交的原始控制点(平面坐标点、水准点)的位置、编号、坐标/高程数据、精度等级、交接双方签字确认。
    * **非常重要:** 这是所有后续测量的基准。
    2. **施工控制网(点)测量记录:**
    * 记录施工单位根据移交的控制点,在现场布设加密的施工平面控制网(如导线点)和高程控制网(如水准点)的过程和结果。
    * 包括:点号、位置描述、实测坐标/高程、计算坐标/高程、闭合差、精度评定、示意图等。
    3. **施工测量方案报审表:**
    * 包含详细的测量方法、仪器选用、人员资质、控制网布设、各阶段测量要点、精度要求、质量保证措施等。需要监理审批。
    ## 二、 基础施工阶段
    4. **建筑物定位测量记录:**
    * 记录根据施工控制网将建筑物的主要轴线(或角点)测设到实地的情况。是建筑物“落地”的第一步。
    * 包括:依据的控制点、测设的轴线点坐标、设计坐标、偏差值、示意图等。
    5. **基槽验线记录:**
    * 土方开挖完成后,在基础垫层施工前,对基槽的平面位置、尺寸、标高、坡度等进行复测验收的记录。
    * 包括:开挖边界线、基底标高、坑底尺寸、坡度等实测数据与设计值的对比。
    6. **垫层标高测量记录:**
    * 记录垫层顶面标高的测量结果,确保达到设计要求,为基础钢筋绑扎提供基准。
    7. **基础放线记录:**
    * 在垫层上测设基础(承台、地梁、底板等)的轴线、边界线、墙柱位置线等。
    * 包括:轴线编号、实测位置、设计位置、偏差、示意图。
    8. **基础标高测量记录:**
    * 记录基础顶面(如承台顶、地梁顶、底板面)的标高测量结果。
    9. **桩位测量复核记录:**
    * 如果有桩基础,需要记录每根桩的定位测量结果(开钻前)和桩顶标高(成桩后)的测量结果。
    * 包括:桩编号、设计坐标/标高、实测坐标/标高、偏差值。
    ## 三、 主体结构施工阶段
    10. **楼层平面放线记录:**
    * **每层必做!** 记录该层墙、柱、梁、核心筒等主要结构构件的轴线、边线、控制线的测设结果。
    * 包括:轴线编号、控制线尺寸、实测数据、偏差值、放线示意图(通常直接画在楼板上或用红油漆标注,照片存档)。
    11. **楼层标高抄测记录:**
    * **每层必做!** 记录该层结构标高(通常是建筑1米线或50线)的传递和抄测结果。检查楼板、梁底等标高是否符合要求。
    * 包括:抄测点位置、设计标高、实测标高、偏差值。
    12. **竖向构件(墙、柱)垂直度测量记录:**
    * 记录墙、柱等竖向构件垂直度的测量结果(通常在混凝土浇筑后拆模初期进行)。
    * 包括:构件编号、设计垂直度要求、实测偏差值(如全高偏差、层间偏差)。
    13. **沉降观测记录:**
    * **周期性必做!** 按设计要求(通常由设计院明确)在建筑物关键位置(如角点、沉降缝两侧、荷载差异处)设置沉降观测点,并定期进行沉降观测。
    * 包括:观测点编号、观测日期、本次沉降量、累计沉降量、本次高程、累计变化曲线等。**通常由有资质的第三方或甲方委托单位进行,但施工方需配合并保存记录。**
    14. **全站仪或激光铅直仪投测记录:**
    * 记录使用全站仪或激光铅直仪将底层控制轴线向上传递到施工层的测量过程和结果。
    ## 四、 装饰装修与设备安装阶段
    15. **建筑标高引测记录:**
    * 将结构标高线(如1米线)精确引测到各房间、走廊的墙面上,作为地面、吊顶、门窗、设备安装的标高基准。
    16. **房间方正度测量记录:**
    * 记录主要房间(如办公室、会议室)的对角线长度或墙角垂直度测量结果,确保房间方正。
    17. **门窗洞口尺寸测量复核记录:**
    * 门窗安装前,对预留洞口的尺寸(宽度、高度、对角线)和位置进行复核测量。
    18. **幕墙/外墙预埋件位置测量复核记录:**
    * 幕墙安装前,对预埋件(支座)的平面位置、标高、进出位置进行精确复核测量。
    19. **电梯井道垂直度测量记录:**
    * 记录电梯井道四壁的垂直度测量结果,确保满足电梯安装要求。
    20. **设备基础位置及标高测量记录:**
    * 记录大型设备(如空调主机、水泵、变压器等)基础的位置、尺寸、顶面标高、地脚螺栓位置的测量结果。
    21. **管网(给排水、暖通)放线及标高测量记录:**
    * 记录各类管线走向、坡度、管底标高的测量定位结果。
    ## 五、 竣工阶段
    22. **建筑物垂直度、标高、全高测量记录:**
    * 工程完工后,对建筑物的整体垂直度(通常测外墙大角)、总高度、各主要楼层标高等进行最终测量,形成竣工测量数据。
    23. **竣工测量成果图:**
    * 根据竣工实测数据绘制的反映建筑物最终平面位置、尺寸、标高等信息的图纸(通常由测绘单位出具)。
    24. **测量资料汇总表/台账:**
    * 对所有测量记录进行汇总、整理、编号,形成清晰的目录,便于查阅和归档。
    ## 重要通用要求
    * **规范性:** 所有表格应使用当地建设行政主管部门或项目监理单位要求的统一格式(如有)。格式应包含工程名称、部位、日期、测量依据、仪器型号及编号、测量人员、复核人员、监理签认栏等必要信息。
    * **准确性:** 数据记录必须真实、准确、清晰,不得涂改。如有修改,需按规定划改并签名确认。
    * **及时性:** 测量工作应与施工进度同步进行,及时记录、整理、报验。
    * **完整性:** 覆盖所有关键工序和部位,数据链完整,能追溯。
    * **签认:** 测量人员、复核人员、施工技术负责人、专业监理工程师(或甲方代表)等需按规定及时签认。
    * **仪器管理:** 测量仪器必须在检定有效期内使用,并在记录中注明仪器编号。仪器检定证书需妥善保存。
    * **人员资质:** 测量人员应具备相应的岗位证书。
    ## 总结
    新建办公楼的测量资料是一个系统工程,贯穿项目始终。核心是**控制网、定位放线、标高传递、垂直度控制、沉降观测**这五大方面。具体需要做哪些表,需结合**项目规模、复杂程度、设计图纸要求、监理/业主的具体要求以及当地质监部门的规定**来确定。务必在开工前与监理单位充分沟通,明确测量资料的具体内容和格式要求。
    **建议:** 建立完善的测量资料管理制度,指定专人负责资料的收集、整理、归档,确保竣工资料完整有效。
