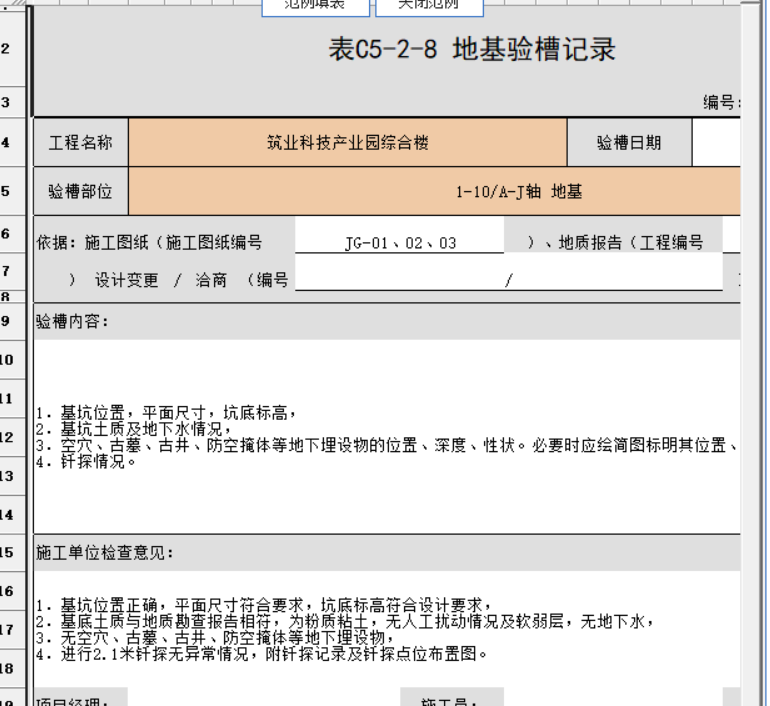

填写地基验槽记录时，这些信息的描述需要**准确、清晰、具体**，并**与设计图纸和现场实际情况一致**。以下是详细说明：
## 1. 施工图纸编号填哪个？
* **填写依据：** 验槽的核心目的是检查**实际开挖的地基土质、位置、尺寸、标高**等是否符合**设计要求**。因此，需要参考的是**基础设计图纸**。
* **具体填写：**
* **主要填写：** **基础平面图（或基础布置图）** 的图号。这张图清晰地标明了基础的位置、平面尺寸、类型以及与轴线的相对关系。
* **可能还需填写：**
* **基础详图图号：** 如果验槽涉及特定基础（如独立基础、条形基础）的详细尺寸、坑底标高、垫层要求等，可能需要填写相应基础详图的图号。
* **结构设计总说明图号：** 有时总说明里会包含重要的地基处理、验槽要求或标高基准信息。
* **地质勘察报告编号：** 虽然不完全是“施工图纸”，但验槽的核心依据之一就是地勘报告，通常会在记录的其他位置（如“依据文件”栏）明确引用其编号。
* **填写格式：** 严格按照图纸目录或图纸图签栏上的**完整图号**填写。例如：
* `结施-03 (基础平面图)`
* `结施-05 (J-1~J-6基础详图)`
* `建施-00 (建筑设计总说明)` (如果涉及±0.000绝对标高基准)
* `G-03` (如果项目采用特定编号规则)
* **关键点：** **必须填写本次验槽所依据的、最直接相关的设计图纸的编号**，通常是基础平面图。
## 2. 基坑位置描述
* **目的：** 精确定位所验基坑在整个项目场地中的具体位置。
* **描述方法（选择最清晰、最常用的一种或组合）：**
* **坐标定位法（最精确）：**
* `基坑角点坐标：A点(X=12345.678, Y=54321.987), B点(X=12365.678, Y=54321.987), C点(X=12365.678, Y=54341.987), D点(X=12345.678, Y=54341.987)` (假设矩形基坑)
* `基坑中心点坐标：X=12355.678, Y=54331.987`
* **必须注明所采用的坐标系（如北京54、西安80、CGCS2000或地方独立坐标系）。**
* **相对参照物定位法（常用且直观）：**
* `位于①-⑩轴交A-D轴范围内` (利用建筑轴线定位，最常用)。
* `位于场地东北角，东侧距永久围墙5.0m，北侧距临时道路路缘石3.5m`。
* `位于1#楼南侧，距1#楼基础外边线2.0m` (对于相邻建筑或构筑物)。
* `位于场地控制点BM1（X=..., Y=...）正南方向15.0m处`。
* **区域/分区描述法（适用于大型或分区基坑）：**
* `I区基坑` (前提是总平图或施工组织设计已明确分区)。
* `核心筒区域基坑`。
* **关键点：** **描述必须能让读记录的人（包括未到现场的人）在总图或基础平面图上准确找到该基坑的位置。** 优先使用建筑轴线定位。
## 3. 基坑平面尺寸描述
* **目的：** 说明基坑在水平面上的形状和大小。
* **描述方法：**
* **规则形状（矩形、正方形）：**
* `基坑呈矩形，东西方向长35.0m，南北方向宽20.0m。`
* `基坑为正方形，边长15.5m。`
* **不规则形状：**
* `基坑平面呈L形，东翼长25.0m宽12.0m，南翼长18.0m宽10.0m。`
* `基坑平面为多边形，具体尺寸详见附图(或：角点坐标见上)。` **（强烈建议附简单尺寸示意图或标明角点坐标）**
* `基坑上口尺寸：东西向36.2m，南北向21.2m；下口尺寸：东西向35.0m，南北向20.0m；放坡坡度1:0.5。` (如果记录了放坡情况)。
* **关键点：**
* **明确是上口尺寸还是下口尺寸（坑底尺寸）。** 验槽重点是**坑底尺寸**（即基础垫层或底板施工面的尺寸），因为它直接关系到基础能否按图施工。如果设计有要求或放坡显著，也可同时记录上口尺寸。
* **尺寸单位必须统一（通常为米m）。**
* **与设计尺寸对比：** 记录实际开挖尺寸后，通常需要说明是否与设计尺寸相符（如`符合设计要求`或注明偏差值`设计尺寸35.0m x 20.0m，实际尺寸34.98m x 20.03m`）。
* **对于复杂形状，附图是最高效准确的方式。**
## 4. 坑底标高描述
* **目的：** 说明基坑底部（即持力层顶面或设计要求的开挖面）的绝对或相对高度。
* **描述方法：**
* **绝对标高（最推荐）：**
* `坑底普遍绝对标高为-5.800m。`
* `坑底标高：西北角-5.750m，东南角-5.820m，整体由西北向东南倾斜。`
* `坑底设计绝对标高-5.800m，实测普遍在-5.790m ~ -5.810m之间。`
* **必须注明所采用的高程系统（如1985国家高程基准、黄海高程系、吴淞高程系或相对独立高程系统）。**
* **相对标高（相对于±0.000）：**
* `坑底普遍相对标高为-6.500m（±0.000绝对标高相当于+50.000m）`。 **(必须同时注明±0.000对应的绝对标高值！否则相对标高无意义)**
* `坑底设计相对标高-6.500m，实测普遍在-6.490m ~ -6.510m之间。`
* **关键点：**
* **首选使用绝对标高描述。** 因为它独立于建筑±0.000，不易混淆，是测量定位的基准。
* **无论用绝对标高还是相对标高，都必须清晰说明所依据的高程基准点（BM点）及其数值和高程系统。** 例如：`依据BM1（绝对标高50.123m，1985国家高程基准）引测`。
* **描述坑底平整度：** 不仅要给数值，还要说明坑底是否平整，是否有局部超挖、欠挖、积水坑、洼地等。例如：
* `坑底整体平整，标高偏差在±20mm以内。`
* `坑底西南角局部超挖约0.15m，面积约2m²；东北角有少量积水洼地，需处理。`
* **与设计标高对比：** 明确记录实测标高是否符合设计要求或存在的偏差。
* **多点测量：** 坑底标高通常需要在不同位置（尤其是角点、中心点、坡度变化处）进行测量并记录代表性值或范围。
## 总结填写要点
1. **图纸编号：** 填**基础平面图**图号（主填），必要时加基础详图或总说明图号。写完整图号。
2. **基坑位置：** **精确定位**，优先使用**建筑轴线**描述（如①-⑩/A-D轴），或坐标/相对参照物。确保可查找。
3. **平面尺寸：** 明确描述**坑底尺寸**（长、宽、形状），单位(m)。**规则形状写数值，不规则形状要附图或坐标**。注明是否符合设计。
4. **坑底标高：** **首选绝对标高**，**注明高程系统**和**引测依据**。描述**整体标高、平整度、局部异常**（超挖、欠挖、积水）。**必须与设计标高对比**，记录偏差。
**最重要的是：所有填写内容必须真实反映现场实际情况，并与设计要求和测量数据严格对应。** 验槽记录是重要的工程档案和法律文件，务必认真、准确、完整填写。如果现场情况与设计有较大偏差，必须在记录中清晰描述，并记录各方（建设、勘察、设计、施工、监理）的处理意见。
在填写时，手边应备齐相关图纸（基础平面图、基础详图）、地勘报告、测量放线记录等资料作为依据。
