消火栓灭火系统阀门抽样试验记录怎么填写

明杆闸阀的工作压力，强度实验的压力，严密性试验的压力怎么填

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-05-12 18:19:08

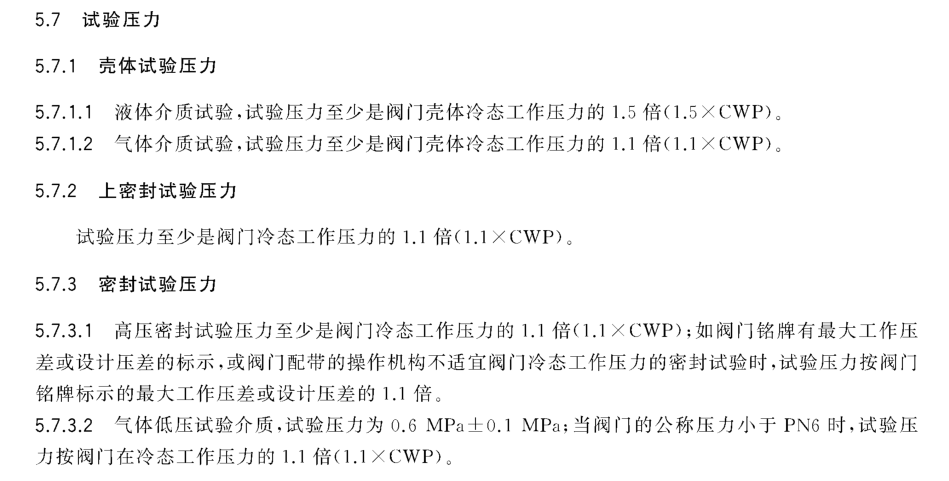

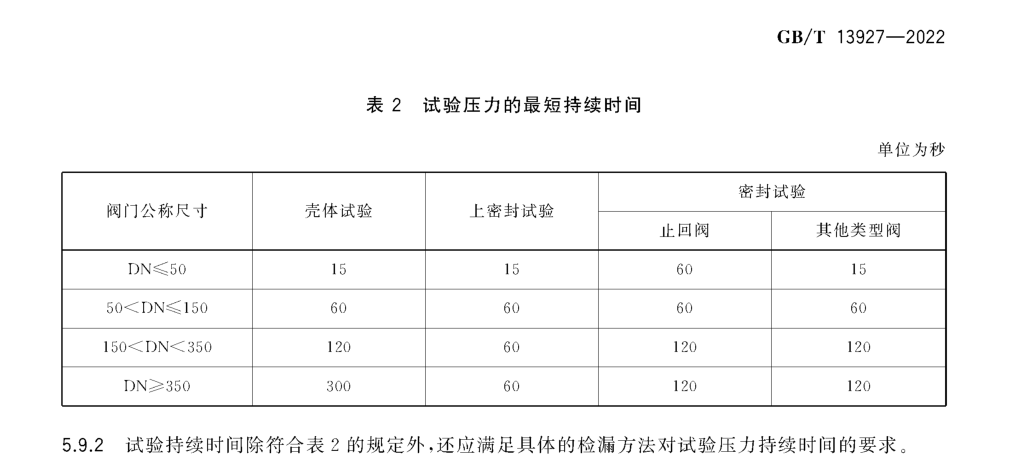

GBT13927-2022，GBT 13927-2022，GB/T13927-2022 - 道客巴巴
https://www.doc88.com/p-28043805443256.html

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-05-11 18:38:07

好的，填写消火栓灭火系统阀门抽样试验记录是一项重要的工作，它直接关系到系统验收和日后维护的合规性。这份记录需要清晰、准确、完整地反映抽样阀门的试验过程和结果。
以下是填写消火栓灭火系统阀门抽样试验记录的详细步骤和要点，通常记录表会包含以下核心内容：
**一、基本信息 (Basic Information)**
1. **工程名称：** 填写消火栓系统所属的工程项目全称。
2. **建设单位：** 工程项目的业主或甲方单位名称。
3. **监理单位：** 负责工程监理的单位名称。
4. **施工单位：** 负责消火栓系统安装的单位名称。
5. **系统名称/部位：** 明确是室内消火栓系统、室外消火栓系统，或具体到某个分区、楼层、区域（如：XX楼室内消火栓环状管网、地下车库消火栓系统）。
6. **阀门类型：** 清晰标注被抽样试验的阀门种类。
*闸阀
* 蝶阀
* 止回阀 * 安全阀
* 减压阀
* 信号阀
* 排气阀
* 泄水阀 * (根据实际安装的阀门类型选择)
7. **阀门编号/位置：** **非常重要！**
* 填写被抽样阀门在系统图或平面图上的**唯一标识编号**（如：Z-1, D-2F-3, HQ-B1-4）。
* 或者清晰描述其安装位置（如：XX号楼X层消防泵房出水管闸阀、XX区域环状管网分段蝶阀、XX消火栓箱前截止阀）。
8. **规格型号：** 阀门的公称通径（DN）和型号（如：DN150, Z41H-16C, D71X-16Q）。
9. **生产厂家：** 阀门制造厂商名称。
10. **抽样依据/标准：** 填写依据的国家标准或规范名称及编号（通常依据GB 50242《建筑给水排水及采暖工程施工质量验收规范》、GB 50974《消防给水及消火栓系统技术规范》及设计文件要求）。例如：“GB 50242-XXXX 第X.X.X条”、“GB 50974-XXXX 第X.X.X条”、“设计说明第X条”。
11. **抽样比例/数量：** 填写本次抽样的比例（如：10%）及实际抽样的阀门数量（如：共安装50个，抽样5个）。
12. **试验日期：** 进行阀门试验的具体年月日。
13. **试验人员：** 负责操作试验的人员签名。
14. **记录人：** 负责填写本记录的人员签名。
**二、试验项目与要求 (Test Items & Requirements)**
这是记录的核心部分。需要根据阀门的类型，明确列出需要测试的项目、试验方法、试验要求（合格标准）和实测结果。常见试验项目包括：
1. **外观检查：**
* **要求：** 铸件表面光滑，无裂纹、砂眼、气孔等缺陷；阀门标志清晰（型号、规格、流向、公称压力、厂标）；手轮或手柄完好无损；法兰或螺纹连接端面无损伤；阀门处于正确安装状态（如止回阀方向正确）。
* **实测结果：** 描述检查情况（如：外观完好，标志清晰，安装正确）。
2. **强度试验：**
* **要求：** 阀门**全开**状态下，承受**1.5倍**公称压力（PN）的静水压（或气压，但水压更常用和安全），持续时间**不少于5分钟**。壳体、填料（阀盖）无渗漏、无可见变形、无损坏。
* **试验压力：** 填写实际施加的试验压力值（如：PN16的阀门，试验压力为24Bar）。
* **持续时间：** 填写实际保压时间（如：5分钟）。
* **实测结果：** 描述试验过程中和结束后的状况（如：无渗漏、无变形）。
3. **密封试验：**
* **要求：** 阀门**全关**状态下，承受**1.1倍**公称压力（PN）的静水压（或气压），持续时间**不少于5分钟**。阀瓣密封面、阀杆填料处**无渗漏**（允许微量渗漏的阀门类型需按相应标准判定，但消防阀门通常要求零渗漏）。
* **试验压力：** 填写实际施加的试验压力值（如：PN16的阀门，试验压力为17.6Bar）。
* **持续时间：** 填写实际保压时间（如：5分钟）。
* **实测结果：** 描述试验过程中和结束后的渗漏情况（如：密封面无渗漏，填料处无渗漏）。
4. **启闭操作：**
* **要求：** 阀门应启闭灵活，无卡阻现象。手轮或手柄操作力应在合理范围内（通常设计会规定或凭经验判断，感觉顺畅无异常费力）。启闭指示应清晰、准确（对信号阀、蝶阀等尤为重要）。
* **实测结果：** 描述操作情况（如：启闭灵活，无卡阻，操作力正常，指示准确）。
5. **功能试验 (针对特定阀门)：**
* **信号阀：** 开启和关闭时，应能正确输出开关状态信号至消防控制室。
* **减压阀：** 在设定压力下测试其减压性能，出口压力应稳定在设定值范围内。
* **安全阀：** 进行整定压力试验，其开启压力应符合设计要求或铭牌规定。
* **止回阀：** 检查其单向流通性，反向应严密关闭无倒流。
* **排气阀/泄水阀：** 检查其自动排气或泄水功能是否正常。
* **要求 & 实测结果：** 根据阀门的具体功能，填写相应的试验要求（如：安全阀整定压力XX Bar）和实际测试结果（如：在XX Bar时正常开启，密封良好）。
6. **其他项目：** 根据设计或规范的特殊要求添加。
**三、试验结果判定 (Test Result Evaluation)**
* **单项判定：** 在每个试验项目后面设置选项（如：合格 / 不合格）或留出空格供填写判定结果。
* **综合判定：** 汇总所有单项试验结果，对该被抽样阀门做出**最终合格或不合格**的结论。通常只有所有必检项目都合格，综合判定才为合格。
**四、备注 (Remarks)**
* 记录试验过程中出现的特殊情况、异常现象或需要说明的事项。
* 例如：“试验介质为清洁自来水”、“环境温度XX℃”、“阀门初始状态为开启/关闭”、“试验前已排尽管道内空气”、“发现轻微渗漏，经紧固后复测合格”等。
* 如果阀门不合格，在此处记录后续处理措施（如：更换新阀门并重新抽样试验、修复后复测等）。
**五、签字确认 (Signatures & Approvals)**
* **施工单位代表：** 试验负责人或质检员签字，确认试验过程和记录的真实性。
* **监理工程师：** 监理单位现场工程师签字，对试验过程和结果进行监督确认。
* **(可选) 建设单位代表：** 如有需要，甲方代表签字确认。
* **日期：** 各方签字的日期。
**填写注意事项：**
1. **唯一标识：** 阀门编号/位置必须清晰、唯一，能与系统图纸对应。
2. **依据明确：** 抽样依据、试验标准必须填写清楚。
3. **数据量化：** 压力值、时间等必须用具体数值填写，避免模糊描述（如“压力足够”、“时间较长”）。
4. **结果客观：** 实测结果应真实、客观描述观察到的现象，避免主观臆断。不合格项要明确记录。
5. **符合要求：** 试验压力、持续时间必须严格符合规范（GB 50242, GB 50974）或设计文件的要求。
6. **完整签名：** 所有相关责任人的签名和日期必须齐全，这是记录有效性的关键。
7. **附件：** 如有试验压力表读数照片、信号反馈记录截图等，可作为附件附在记录后。
8. **保存：** 填写完成的记录是重要的工程验收资料，应妥善归档保存。
**常见阀门抽样试验重点：**
* **闸阀/蝶阀 (常用作分段、隔离阀)：** 强度试验、密封试验（阀座密封）、启闭操作是核心。
* **止回阀：** 强度试验、密封试验（反向密封）、功能试验（单向流通性）是核心。
* **安全阀：** 强度试验、整定压力试验、密封试验（回座后密封）是核心。
* **信号阀：** 强度试验、密封试验、启闭操作、功能试验（信号反馈）是核心。
* **减压阀：** 强度试验、功能试验（减压性能）是核心。
* **排气阀/泄水阀：** 功能试验（自动排气/泄水）是核心。
**总结：** 填写阀门抽样试验记录的关键在于**严谨、细致、真实、可追溯**。务必对照规范和设计要求，逐项测试、如实记录、清晰判定、完整签名。这份记录是证明阀门质量合格、系统安全可靠的重要凭证。
