2016年水利质量评定用表中高压旋喷桩应选用些什么表格

首页 > 有问必答 > 问题详情

本周热点问题

2026-05-12 16:58:59

资料软件 37 四川南充市 10币

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-05-12 17:20:13

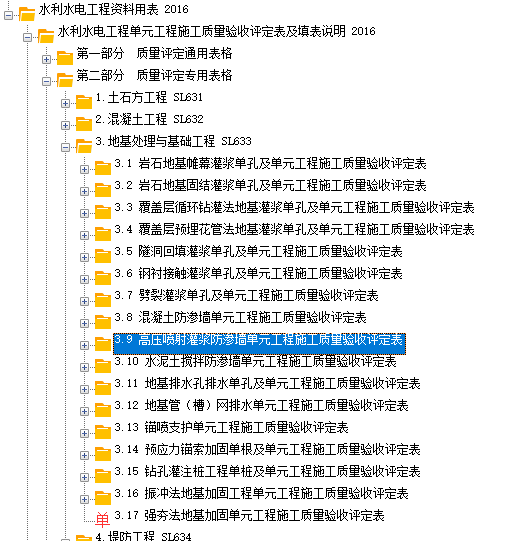

可以看看这部分表格是否适用

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-05-12 17:05:46

在2016年水利工程质量评定体系（主要依据SL 176-2007《水利水电工程施工质量检验与评定规程》和SL 634-2012《水利水电工程单元工程施工质量验收评定标准——地基处理与基础工程》）中，高压旋喷桩的质量评定通常涉及以下关键表格：
**核心表格（必用）：**
1. **《高压旋喷桩防渗墙单元工程施工质量验收评定表》 (或类似名称表格，编号通常与标准对应)：**
* **用途：** 这是对整个高压旋喷桩单元工程进行最终质量等级评定的**核心表格**。它汇总了该单元内所有工序的质量评定结果，并结合实体质量检验结果（如取芯、压水试验等），依据标准给出“合格”或“优良”的评定结论。
* **填写依据：** SL 634-2012 中第6章（高压喷射灌浆防渗墙工程）的相关规定，特别是第6.5节（单元工程施工质量验收评定）。
* **内容：** 包括单元工程基本信息、各工序质量验收评定结果、实体质量检验项目及结果（桩径、桩体强度/完整性、渗透系数、桩位偏差、垂直度等）、评定意见、签字栏等。
2. **高压旋喷桩各工序施工质量验收评定表：**
*一个高压旋喷桩单元工程通常包含多个关键工序，每个工序完成后都需要进行质量验收评定。主要工序及对应表格包括：
* **《钻孔工序施工质量验收评定表》：**
* **用途：** 评定钻孔的孔深、孔径、孔斜率（垂直度）、孔位偏差等是否满足设计要求。
* **《喷射注浆工序施工质量验收评定表》：**
* **用途：** **这是高压旋喷桩最核心的工序评定表。** 重点评定喷射注浆的压力（分不同地层）、提升速度、旋转速度（或摆动角度）、水泥浆比重（水灰比）、注浆量（或返浆量/比重）等关键工艺参数是否符合设计及规范要求。记录是否连续、均匀。
* **《桩体施工记录表》（通常作为工序评定的支撑性记录）：**
* **用途：** 详细记录每根桩施工过程中的实时参数（时间、深度、压力、转速/摆速、提升速度、浆液比重/流量等），是评定喷射注浆工序质量最直接的原始依据。
**支撑性记录与检验表格（常用）：**
3. **原材料及中间产品检验记录与评定表：**
* **《水泥进场检验记录与评定表》：** 检查水泥的品种、强度等级、出厂合格证、质量证明书、进场复检报告（强度、安定性、凝结时间等）。
* **《外加剂进场检验记录与评定表》** (如使用)：检查外加剂的品种、质量证明文件、复检报告。
* **《拌和用水检验记录》** (如对水质有特殊要求)。
* **《水泥浆（或固化剂浆液）配合比验证记录表》：** 验证现场实际配制浆液的配合比（水灰比）是否符合设计及试验确定的配合比要求。
* **《水泥浆（或固化剂浆液）比重检测记录表》：** 施工过程中定时检测浆液比重，确保符合要求。
4. **实体质量检验表格：**
* **《高压旋喷桩取芯检验记录表》/《岩芯鉴定表》：**
* **用途：** 记录桩体取芯的位置、深度、芯样描述（连续性、均匀性、胶结情况、结石体强度感观等）、芯样采取率、芯样编号等。是评定桩体完整性和均匀性的重要依据。
* **《高压旋喷桩芯样室内物理力学性能试验报告》：**
* **用途：** 对取出的芯样进行无侧限抗压强度试验（或其他指定试验），提供桩体抗压强度、弹性模量等定量指标，是评定桩体强度的核心数据。
* **《高压旋喷桩压水（或注水）试验记录表》：**
* **用途：** 在检查孔内进行压水（或注水）试验，测定桩体的透水率（吕荣值Lu）或渗透系数，是评定桩体防渗性能的关键依据。
* **《高压旋喷桩桩位偏差测量记录表》：**
* **用途：** 测量并记录实际桩位中心与设计位置的偏差（平面位置偏差）。
* **《高压旋喷桩垂直度检测记录表》：**
* **用途：** 测量并记录桩身的垂直度偏差。
5. **其他相关表格：**
* **《隐蔽工程验收记录表》：** 对于关键节点（如钻孔深度、桩底高程确认、特殊地层处理等）进行隐蔽前验收。
* **《施工放样记录表》/《测量复核记录表》：** 桩位放样及复核记录。
* **《设备（钻机、高压泵、空压机、搅拌机等）检查记录表》：** 施工前对设备状态、仪表精度进行检查。
* **《单元工程施工报验单》：** 工序或单元工程完成后，向监理申请验收。
* **《监理工程师通知单》/《整改回复单》：** 如施工过程中发现问题，监理下达通知，施工单位整改回复的记录。
**选择要点总结：**
1. **核心是单元工程评定表和各工序评定表：** 《高压旋喷桩防渗墙单元工程施工质量验收评定表》及对应的《钻孔工序表》和《喷射注浆工序表》是**必须**使用的评定表格。
2. **工艺参数记录是基础：** 《桩体施工记录表》（记录压力、速度、转速、浆液参数）是工序评定最关键的支撑记录。
3. **实体检验表格是关键证据：** 取芯及强度试验、压水试验的表格是证明桩体强度和防渗效果是否达标的**决定性**证据。桩位、垂直度测量表也是重要依据。
4. **原材料证明是前提：** 水泥等原材料的检验评定表是保证工程质量的基础。
5. **完整性要求：** 所有支撑评定结论的检验、测量、试验、过程记录都需要有相应的、规范填写的表格作为附件。
**重要提示：**
* **具体表格编号和名称：** 不同项目或不同省份的水利厅可能会在部颁标准表格基础上，制定项目专用或地方补充的表格样式。务必查阅你所在**项目合同文件、监理实施细则以及地方水利主管部门**发布的具体表格规定，使用项目指定的、现行有效的表格版本。
* **标准版本：** 虽然你提到2016年，但核心标准SL 634-2012至今（截至2023年10月）仍是有效的。确保使用的是依据最新有效标准编制的表格。
* **监理要求：** 监理工程师通常会有明确的表格使用清单和要求，务必遵循监理的指示。
总之，高压旋喷桩的质量评定是一个系统过程，需要从原材料、工序过程到最终实体质量检验的一系列表格来支撑最终的单元工程质量等级评定。务必根据项目具体要求，完整、准确、及时地填写和收集这些表格。
