这个做法里面，基础需要做防雷引下线检验批吗？钢结构主体

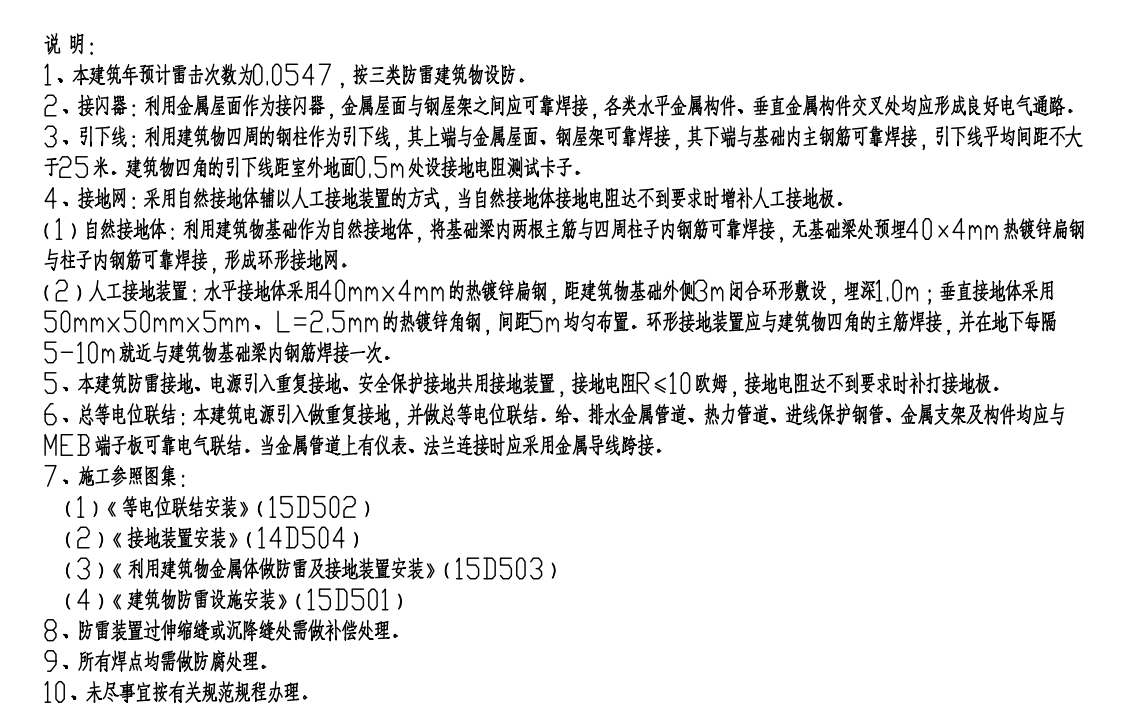

根据接地及防雷平面图说明

里面

这个做法，基础需要做防雷引下线检验批吗？钢结构主体

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-13 09:07:08

是的，**基础部分需要做“接地装置安装检验批”，而不是“防雷引下线安装检验批”**。
这里需要区分清楚防雷系统的几个关键组成部分及其对应的检验批：
1. **接地装置：** 这是埋设在地下的部分，包括接地极（垂直接地体）、接地母线（水平接地体）、连接点等。它的作用是将雷电流最终泄放入大地。
* **对应的检验批：** **接地装置安装检验批质量验收记录**。
* **施工阶段：** **基础施工阶段**。这部分是在土建做基础（如承台、地梁、底板）时同步安装或预埋的。
* **验收内容：** 接地极的材料、规格、数量、埋深、间距、接地母线的材料、规格、敷设方式、连接质量（焊接长度、饱满度、防腐）、接地电阻测试（初步测试）等。
2. **防雷引下线：** 这是连接接闪器（如避雷针、避雷带）和接地装置的导体，负责将雷电流从高处引到地下。
* **对应的检验批：** **防雷引下线安装检验批质量验收记录**。
* **施工阶段：** **主体结构施工阶段（钢结构吊装阶段）**。
* **验收内容：** 引下线的材料、规格、数量、敷设方式（对于钢结构，通常就是利用钢柱本身）、连接质量（柱与柱之间的螺栓连接或焊接是否满足电气贯通要求，是否需要额外跨接）、标识、与接地装置的连接点等。
**针对你的问题（钢结构主体）：**
* **基础部分（接地装置）：** 在基础施工时，已经完成了接地极、接地母线的安装和连接。这个阶段**必须**做**接地装置安装检验批**。这是防雷系统的基础，也是隐蔽工程的关键环节，需要详细记录和验收。
* **钢结构主体部分（引下线）：** 在钢结构吊装、安装阶段，钢柱作为天然的引下线被安装起来。此时需要做的是**防雷引下线安装检验批**。验收重点是：
* 确认钢柱本身规格符合引下线要求（通常没问题）。
* 检查钢柱与钢柱之间的连接（螺栓连接或焊接）是否满足电气贯通性要求（连接处接触面积、接触压力、防腐、是否需要额外跨接扁钢）。
* 检查钢柱底部（通常在地面以上或室内地面处）是否按设计要求设置了与基础接地装置的**可靠连接点**（测试点或断接卡子），并检查该连接点的施工质量。
* 检查引下线标识是否清晰。
**总结与关键点：**
1. **基础必须做检验批：** **基础阶段必须完成并验收“接地装置安装检验批”**。这是防雷验收的核心资料之一，证明接地体已按要求施工并（初步）测试合格。
2. **钢结构主体做引下线检验批：** **钢结构主体施工阶段（吊装、连接完成后）需要做“防雷引下线安装检验批”**。重点验收利用钢柱作为引下线的电气贯通性和与接地装置的连接。
3. **两者关联：** 在钢结构引下线检验批中，会涉及到检查引下线与基础接地装置的连接点（通常在柱脚），这个连接点本身是在基础阶段预埋或在钢结构安装时连接的，但其验收是在引下线检验批中进行。
4. **资料闭合：** 基础接地装置的隐蔽验收记录、接地电阻测试记录是引下线检验批的重要支撑文件。
5. **特殊注意：** 对于钢结构，要特别关注螺栓连接节点处的电气连接可靠性。如果设计或规范要求，需要在螺栓连接处增加跨接铜编织带或镀锌扁钢，确保电气通路畅通无阻，这个细节必须在引下线检验批中体现。
**结论：**
基础施工阶段**必须**做**接地装置安装检验批**。钢结构主体施工阶段需要做**防雷引下线安装检验批**。这两个检验批是防雷工程不同阶段、不同组成部分的关键质量验收记录，**缺一不可**。
