市政定向钻入铺管表格填写

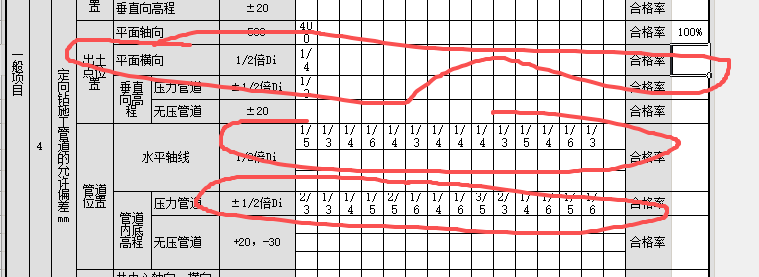

你好，我想问下我圈起来的这块数据怎么填，填分数还可以，填数字但是全填分数也不会出现100% 微信图片_20260513151741_118_744.png 就出现合格率为0%。后边不会显示100%，

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-13 16:25:35

好的，市政工程中定向钻入铺管施工记录表格的填写是确保工程质量、可追溯性和符合规范要求的重要环节。这类表格通常包含多个关键信息模块。
以下是填写此类表格的核心要点和常见内容的详细说明：
**核心原则：**
1. **真实准确：** 所有数据必须如实记录，反映实际施工情况，严禁弄虚作假。
2. **及时完整：** 应在施工过程中或施工后第一时间填写，避免事后回忆造成误差。确保表格要求填写的所有项目都完成。
3. **清晰规范：** 书写工整，字迹清晰。使用规范术语和单位（如长度用米、角度用度、压力用兆帕）。如有涂改，需在旁边签名或盖章确认。
4. **责任明确：** 相关责任人（如记录人、技术负责人、监理工程师等）需按要求签名确认。
5. **符合标准：** 填写内容应符合项目设计要求、施工规范（如《给水排水管道工程施工及验收规范》GB 50268等）和地方规定。
**常见表格内容模块与填写要点：**
1. **工程基本信息：**
* **工程名称：** 填写完整的工程项目全称。
* **项目编号/合同号：** 按项目文件填写。
* **施工单位：** 承担定向钻施工的单位全称。
* **监理单位：** 项目监理单位全称。
* **管线类型：** 明确铺设的管道类型（如给水管、污水管、燃气管、光缆套管等）及材质（PE、钢管、MPP等）、规格（直径、壁厚）。
* **设计单位：** 提供设计图纸的单位。
* **表格编号/记录编号：** 按单位或项目规定的编号规则填写。
* **日期：** 填写记录当天的日期。
* **天气：** 记录施工时的天气状况（晴、阴、雨、雪、温度等）。
2. **穿越段信息：**
* **穿越起点/终点：** 清晰描述入土点和出土点的具体位置（如XX路与XX路交叉口东南角人行道、XX河堤内侧X米处）。最好有坐标或里程桩号。
* **穿越长度：** 设计的导向孔轨迹长度（米）。
* **穿越深度：** 设计要求的管道中心埋深（米），通常需注明距地面或河床底的最小深度。
* **穿越障碍物：** 详细列出穿越的地下管线（类型、深度、产权单位）、道路、河流、建筑物基础等。
* **设计轨迹参数：** 设计提供的入土角、出土角、曲率半径等（如有）。
3. **地质信息：**
* **地质勘察报告编号：** 引用本项目的地勘报告编号。
* **穿越段地质描述：** 简明扼要描述钻遇的主要地层（如粉质粘土、砂层、卵石层、岩石层等）及其特性（硬度、含水量、稳定性）。
* **地下水位：** 记录施工时的地下水位深度（米）。
4. **设备信息：**
* **钻机型号：** 使用的定向钻机型号。
* **钻机编号：**单位内部设备编号。
* **泥浆泵型号：** 泥浆循环泵型号。
* **导向仪型号/编号：** 使用的无线或有线导向定位系统型号及编号。
* **钻具：** 钻杆规格（直径、长度）、钻头类型（如牙轮钻头、泥浆马达）、扩孔器类型和尺寸（最后一次扩孔器直径）。
5. **施工过程参数记录（这是核心部分，通常按时间或工序分段记录）：**
* **导向孔钻进：**
* **时间：** 开始时间、结束时间、各节点时间。
* **深度：** 实时钻进的深度（米）。
* **角度：** 实时测量的倾角（°）、磁方位角或导向孔方位角（°）。
* **偏差：** 与设计轨迹的水平偏差、垂直偏差（毫米或百分比）。
* **转速：** 钻杆转速（RPM）。
* **推进力/回拉力：** 钻进时的推力和扭矩（千牛，kN；扭矩：牛米，Nm）。
* **泥浆参数：** 泥浆流量（升/分钟）、泵压（兆帕，MPa）、泥浆粘度、比重、含砂量等（这些可能需要单独的泥浆记录表，但关键参数应在主表体现）。
* **操作员/记录员：** 当值人员签名。
* **备注：** 记录遇到的特殊情况（如遇到障碍物、信号异常、纠偏操作等）。
* **预（分级）扩孔：**
* **扩孔次数：** 第几次扩孔。
* **扩孔器直径：** 本次使用的扩孔器直径（毫米）。
* **开始/结束时间：** 该次扩孔的起止时间。
* **深度范围：** 扩孔施工对应的深度区间。
* **转速：**扩孔器转速（RPM）。
* **回拉力：** 施加的回拉力（kN）。
* **扭矩：** 扩孔时的扭矩（Nm）。
* **泥浆参数：** 流量、泵压、粘度、比重等。
* **返渣情况：** 描述返出泥浆携带的钻屑情况（数量、粒径、成分），判断孔洞是否畅通。
* **备注：** 记录卡钻、泥浆漏失、异常声响等情况。
* **管线回拖：**
* **开始/结束时间：** 回拖管线的起止时间。
* **连接时间：** 管道与钻具连接完成的时间。
* **回拖速度：** 平均回拖速度（米/分钟）。
* **回拉力：** 实时监测的回拉力（kN），记录最大值。
* **扭矩：** （若适用）回拖时的扭矩（Nm）。
* **泥浆参数：** 流量、泵压、粘度等。
* **管线状态：** 观察管道是否有变形、划伤、扭曲等异常。
* **备注：** 记录停顿、拉力突增、泥浆泄漏、管道旋转异常等情况。
6. **泥浆使用记录：**
* **泥浆类型/配方：** 使用的泥浆体系（如膨润土基、聚合物基）和大致配比（可在备注说明）。
* **添加剂：** 使用的降滤失剂、润滑剂、增粘剂等名称及用量（可在备注说明）。
* **总用量：** 本次穿越消耗的泥浆总量（立方米）。
* **回收处理情况：** 简要记录泥浆的回收方式和最终处理去向（符合环保要求）。
7. **质量控制与检验：**
* **导向孔轨迹检测：** 记录最终导向孔轨迹的测量结果（深度、偏差），是否符合设计要求。
* **孔径检测：** （若进行）如使用通管器（Swab）检测扩孔后孔径的记录。
* **管道检漏：** （若适用，特别是压力管道）回拖后对管道进行的压力试验或泄漏检测结果（可注明另见检测报告）。
* **管道位置复测：** 竣工后对管道实际埋深和位置的测量记录（可注明另见测量报告）。
* **监理签认：** 监理工程师对关键工序（如导向孔完成、扩孔完成、回拖完成）的检查确认签名。
8. **问题与处理：**
* **施工中问题：** 详细记录施工过程中出现的任何问题（设备故障、导向信号丢失、遇到未探明障碍物、塌孔、泥浆漏失等）。
* **处理措施：** 记录针对问题所采取的具体解决方法和步骤。
* **处理结果：** 记录处理后的效果和是否满足继续施工的要求。
9. **结论：**
* **施工结果：**填写本次定向钻穿越是否成功完成（是/否）。
* **备注：** 对本次施工的简要总结，或需要特别说明的事项。
* **记录人：** 填写表格的主要责任人签名。
* **技术负责人：** 施工单位现场技术负责人审核签名。
* **监理工程师：** 监理单位现场工程师审阅签名（通常在每个关键节点和最终完成时）。
**填写注意事项：**
* **提前熟悉表格：**在施工前，相关人员应熟悉表格内容和填写要求。
* **携带必要工具：** 现场需携带记录本、笔、秒表、计算器等，方便及时记录数据。
* **数据逻辑性：** 注意检查数据之间的逻辑关系，如深度与时间、拉力与速度等是否合理。
* **与设计对比：** 关键参数（如轨迹、深度）要随时与设计图纸对比。
* **附图表：** 有时表格需附上导向孔轨迹图、地质剖面示意图、现场照片等作为附件。
* **电子化记录：**有些项目可能使用电子化系统记录，需按系统要求操作，但核心信息点不变。
填写一份详实、准确的定向钻入铺管施工记录表，是保障工程质量、明确各方责任、顺利通过验收以及为后期维护提供依据的关键步骤。务必认真对待。
