筏板基础的测量放线这个表，这样填写对不对

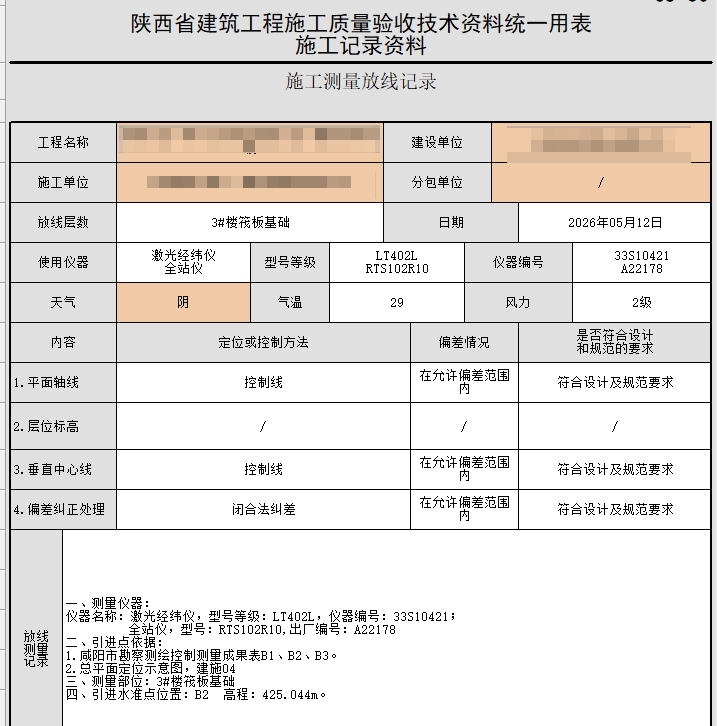

企业微信截图_17787350264201.png 筏板基础的测量放线这个表，这样填写对不对

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-14 13:11:52

看到你在核对筏板基础测量放线表格的填写，这很重要！**筏板基础是建筑的根基，放线精度直接关系到整个工程的质量和安全。** 由于你没有提供具体的表格内容，我无法直接判断“对不对”，但我可以给你一个**详细的检查清单和正确填写的要点**，你可以逐项对照你的表格进行核对。
**核心原则：数据真实、准确、完整、可追溯、符合规范要求、相关人员签字齐全。**
**请对照你的表格检查以下关键项：**
1. **工程名称：**
* 是否填写**完整的、正式的工程名称**？与合同、图纸完全一致。
* ✅ 正确示例： “XX市YY大厦建设项目”
* ❌ 错误示例： “大厦” / “YY项目”
2. **表格名称/编号：**
* 表格标题是否是 **“工程测量放线记录表”** 或类似明确名称？
* 是否有**唯一的表格编号**（按项目档案管理要求）？
* 是否标注了 **“测量项目：筏板基础”** 或类似说明？
3. **日期：**
* 是否填写了**实际进行外业测量放线的日期**？
* 日期格式是否规范（例如：YYYY年MM月DD日）？
4. **测量依据：**
* **设计图纸：** 是否清晰列出**所有相关图纸的名称和编号**（如：基础平面图、筏板配筋图、建筑总图、结构总图等）？版本号是否正确？
* **规范标准：** 是否列出依据的**测量规范**（如：《工程测量规范》GB 50026）和**施工质量验收规范**（如：《混凝土结构工程施工质量验收规范》GB 50204）？
* **控制点资料：** 是否注明引用的**现场控制点（坐标控制点、高程控制点）的来源**？例如：
* “引自《XX工程控制点测量成果报告》”
* “引自A1、A2、B1、B2号坐标控制点及BM1、BM2号高程控制点”
* **施工组织设计/方案：** 是否提及依据的测量放线方案？
5. **使用仪器：**
* 是否列出了**主要测量仪器**（全站仪、经纬仪、水准仪、激光铅垂仪、钢卷尺等）的**型号和编号**？
* 是否注明了仪器**在有效检定/校准周期内**？（通常需要附检定证书编号或在表格中有“已检定合格”的勾选项）。
6. **测量人员：**
* 是否填写了**实际进行测量操作的人员姓名**（测量员、司镜员等）？
* 测量员是否具备相应资格？
7. **放线内容及示意图：**
* **核心部分！**
* **内容描述是否清晰完整？** 至少应包含：
*放出**建筑物的主要轴线（定位轴线）**（如：①轴、A轴等）。
* 放出**筏板基础的轮廓边线（或砖胎膜线）**。
* 放出**集水坑、电梯井、后浇带、柱墙插筋位置**等关键部位的控制线或轮廓线。
* **标高引测：** 是否在基坑内引测了**足够数量（至少3-4个）的标高控制点**（通常为-0.500m或-1.000m等相对标高）？是否标注了引测的**绝对标高值**？
* **示意图：**
* 是否绘制了**清晰、比例大致协调的筏板基础平面示意图**？
* 示意图上是否**明确标注了**：
* 主要轴线及编号。
* 筏板外边线（或砖胎膜线）。
* 关键部位（集水坑、电梯井、后浇带）的位置和尺寸（或标注“详见详图”）。
* 引测的**标高控制点位置及标高值**（用 `▼` 符号标注）。
* 作为放线依据的**现场控制点位置及编号**（在图上示意）。
* 图面是否**整洁、标注清晰无歧义**？是否注明了**指北针**？
8. **测量放线成果（数据记录）：**
* **坐标数据：**
* 是否记录了**主要轴线交点或关键角点的设计坐标值**？
* 是否记录了这些点的**实测坐标值**？（如果全站仪直接放点，可能记录放样数据；如果复核，则记录实测数据）
* 是否计算了**实测值与设计值的偏差（ΔX, ΔY）**？
* **尺寸数据：**
* 是否记录了**主要轴线间距、筏板轮廓关键尺寸**的**实测值**？
* 是否记录了**对角线长度**的实测值？
* 是否计算了**实测尺寸与设计尺寸的偏差**？
* 是否计算了**实测对角线长度差**？
* **标高数据：**
* 是否记录了引测的**各标高控制点的实测标高值**（或相对标高值）？
* 是否计算了**实测标高与设计标高的偏差**？
* **精度评定/结论：**
* 是否根据偏差数据，对照规范允许偏差（如轴线位移≤10mm，标高偏差±10mm等），做出了**明确的精度评定**？
* 结论是否清晰？例如：“经测量，筏板基础轴线、边线、标高放样偏差均在《混凝土结构工程施工质量验收规范》GB 50204允许范围内，符合设计及规范要求，可进行下一道工序施工。”
9. **允许偏差：**
* 表格中是否列出了**相关规范（如GB 50204）对筏板基础放线允许偏差的具体要求**？（如：轴线位置、截面尺寸、标高等的允许值）。
* 实测偏差是否与允许偏差进行了明确对比？
10. **签字栏：**
* **签字是否齐全、清晰？** 通常需要以下人员签字：
* **测量员（放线人）：** 实际操作人员。
* **复测人：** 进行复核测量的人员（非常重要！）。
* **专业技术负责人/施工员：** 现场技术负责人审核。
* **质检员：** 质量检查人员确认。
* **监理工程师（建设/监理单位）：** **最关键！** 监理工程师现场复核确认无误后的签字。没有监理签字的放线记录通常无效。
* 签字日期是否填写？
11. **复核情况：**
* 是否有**独立于放线人的测量人员进行了复核**？
* 复核结果是否在表格中有体现（如复测数据、复测人签字）？监理的复核是最重要的外部复核。
12. **其他：**
* 表格整体是否**整洁、无涂改**？如有修改，是否按规定划改并签认？
* 是否使用了**规范术语**（如“轴线”、“标高”、“控制点”、“后浇带”）？
* 所有数据单位是否**明确标注**（如m, mm）？
**如何判断你的填写“对不对”：**
1. **逐项核对：** 拿着你的表格，严格按照以上12条逐项检查。
2. **关键点确认：**
* **依据是否清晰可查？** (图纸号、控制点来源)
* **仪器是否合格？**
* **放线内容描述和图是否对应且完整？** (轴线、边线、坑井、后浇带、标高控制点)
* **是否有实测数据？** (坐标、尺寸、标高)
* **是否有偏差计算？**
* **偏差是否小于规范允许值？**
* **结论是否明确、符合要求？**
* **所有相关人员（尤其是监理工程师）是否都已签字确认？**
3. **逻辑性：** 表格前后内容是否逻辑一致？例如，示意图上的点是否在数据记录中有体现？
4. **可追溯性：** 仅凭这张表格，是否能清晰地知道哪天、谁、用什么仪器、依据什么、放了哪些线、精度如何、谁确认的？
**如果以上所有关键点都满足要求，特别是数据准确、偏差合格、签字齐全（尤其是监理签字），那么你的表格填写基本就是“对”的。**
**强烈建议：**
* 如果可能，将你的表格（**隐去敏感信息**）发出来，我可以更有针对性地帮你检查。
* 如果不确定某条规范允许偏差是多少，立即查阅《混凝土结构工程施工质量验收规范》GB 50204。
* 在提交给监理前，务必确保**复测人**和**施工技术负责人/质检员**已经复核签字。
**记住：一份填写正确、完整的测量放线记录表，是保证筏板基础施工质量的重要证明文件，也是后续各道工序和竣工验收的重要依据。务必认真对待！** 祝你的筏板基础施工顺利！
