消防喷淋系统安装试压完成后要出哪些资料

c6-28强度试验记录，严密性试验记录，冲洗试验记录，我看检验批表格里还有一项是

喷头安装前系统试压、冲洗，这个喷头安装前的试压冲洗资料怎么做，用哪张表做？

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-05-18 09:50:06

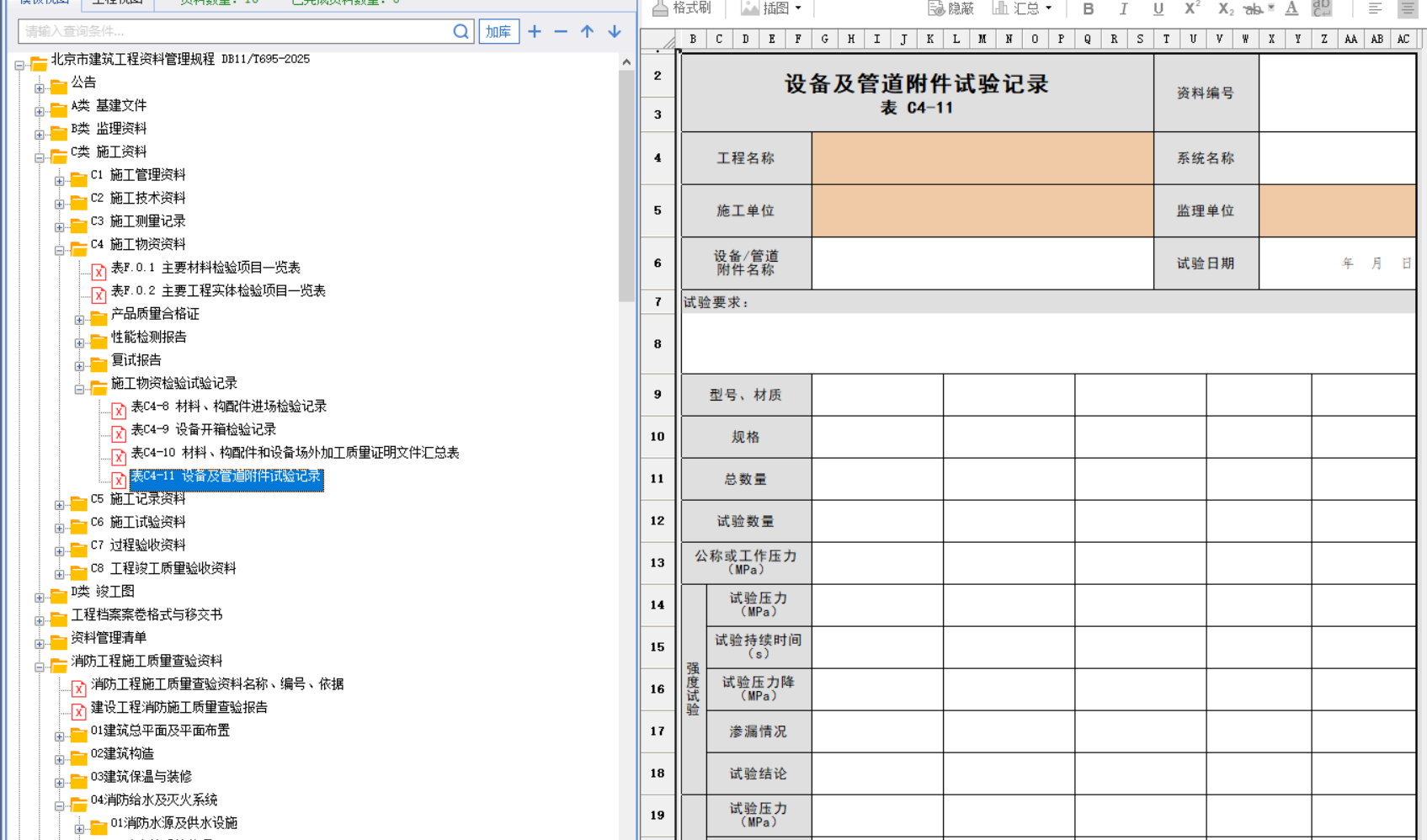

可以用c4-11这个表

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-05-15 20:26:50

消防喷淋系统安装试压完成后，为了确保工程顺利验收、存档及后续维保有据可依，需要整理和出具一系列技术资料和证明文件。以下是关键资料清单：
---
### **一、施工过程与质量控制资料**
1. **施工记录：**
* 管道安装记录（规格、材质、连接方式、坐标、标高、坡度、支架安装等）。
* 阀门、管件安装记录（型号、规格、位置、启闭状态、流向标识）。
* 喷头安装记录（型号、规格、数量、位置、间距、朝向、温度等级）。
* 水泵、水箱、稳压装置、报警阀组、水流指示器、信号阀、末端试水装置等主要组件安装记录。
* 管道支架/吊架制作安装记录（形式、间距、牢固性）。
* 系统冲洗记录（冲洗介质、压力、流速、出口水质）。
2. **隐蔽工程验收记录：**
* 所有埋地管道、墙内/吊顶内敷设管道在隐蔽前的验收记录（含影像资料）。
* 管道支吊架隐蔽前验收记录。
* 套管预埋记录。
3. **材料/设备质量证明文件：**
* 管材、管件、阀门、喷头、报警阀组、水流指示器、水泵、稳压泵、消防水箱等所有系统组件及主要材料的**出厂合格证**。
* 消防产品**强制性产品认证证书（CCC认证）** 及**型式检验报告**复印件（加盖供应商公章）。
* 主要材料/设备的**进场检验记录**（核对规格型号、数量、外观、质量证明文件）。
* 如有需要，提供关键材料的**材质证明书**或**复检报告**。
4. **设计变更与洽商记录：**
* 所有经审批的**设计变更通知单**。
* 工程**洽商记录**。
5. **调试记录：**
* 水泵单机试运转记录（启动、运行电流、电压、压力、流量、轴承温度、振动等）。
* 报警阀组调试记录（报警功能、水力警铃声响、压力开关动作等）。
* 水流指示器调试记录（动作信号反馈）。
* 末端试水装置调试记录（压力表读数、水流指示器/压力开关动作、报警阀启动、水泵启动等）。
* 联动调试记录（与火灾自动报警系统、消火栓系统等的联动功能测试）。
---
### **二、关键测试与检验报告**
6. **强度试验和严密性试验报告（试压报告）：**
* **这是核心文件！** 详细记录试压过程、参数和结果。
* 内容应包括：
* 试验部位（系统分区或全系统）。
* 试验介质（水或空气）。
* 试验压力值（强度试验压力、严密性试验压力）。
* 稳压时间。
* 压力降数据（必须符合规范要求）。
* 环境温度。
* 检查情况（有无渗漏、变形）。
* **试验结论（合格/不合格）。**
* 试验日期、地点、参加人员（施工、监理、必要时建设单位或第三方见证）。
* **附现场压力表读数照片（清晰显示压力值和表盘）。**
* **要求：** 报告格式规范，数据真实准确，签字盖章齐全（施工单位、监理单位）。
7. **管道冲洗记录/报告：**
* 记录冲洗范围、方法（水冲洗）、冲洗流速/流量、压力、冲洗持续时间。
* 记录出口处水质目测情况（与入口处一致，无杂质）。
*结论（合格/不合格）。
* 签字盖章。
8. **系统调试报告：**
* 汇总各项调试记录的结果，对整个系统的静态和动态功能做出评价。
* 确认系统功能满足设计和规范要求。
---
### **三、竣工图纸与技术文件**
9. **消防喷淋系统竣工图：**
* 在施工图基础上，根据**实际施工情况**修正绘制，准确反映最终安装状态。
* 包含所有管道走向、管径、标高、设备位置、阀门位置、喷头位置及型号、支架位置等。
* 图面清晰，标注准确，加盖**竣工图章**（设计、施工、监理单位相关人员签字）。
10. **系统操作与维护手册：**
* 系统原理说明、主要设备参数。
* 系统启动、停止、测试（如末端试水）的操作规程。
* 日常检查、定期维护保养的内容、周期和方法。
* 常见故障诊断与排除指南。
* 设备供应商提供的产品说明书、维护指南汇编。
---
### **四、验收与证明文件**
11. **施工组织设计/施工方案及审批文件：** 包含试压冲洗专项方案。
12. **分项/分部工程质量验收记录：**
* 消防喷淋系统安装工程通常作为消防工程的一个分部工程（自动喷水灭火系统）。
* 包含各分项工程（如管道安装、设备安装、试压冲洗等）的验收记录。
13. **监理单位文件：**
* 监理日志、旁站记录（特别是试压、冲洗、调试过程）。
* 监理工程师通知单及回复。
* 隐蔽工程验收单（监理签字确认）。
* 材料/设备报验单（监理审批）。
* **试压、冲洗、调试等关键工序的监理确认文件（签字盖章）。**
14. **建设单位确认文件：** 如参与关键节点验收的确认记录。
15. **第三方检测报告（如需要）：** 部分地区或项目要求由具备资质的第三方检测机构进行系统检测并出具报告。
16. **消防设施维护保养合同/承诺书（有时在验收时要求）：** 证明后续维保已落实。
---
### **五、安全与资质文件（备查）**
17. **特种作业人员操作证复印件：** 如焊工证（如果系统中有焊接）、电工证（涉及电气安装部分）。
18. **施工企业资质证书、安全生产许可证复印件。**
19. **施工现场安全管理记录（如安全交底、检查记录等）。**
---
## **总结与关键点**
* **核心文件：** **强度严密性试验报告（试压报告）** 和 **冲洗记录** 是证明系统承压能力和内部清洁度的最直接证据。
* **完整性：** 所有记录和报告必须**真实、准确、完整、可追溯**，签字盖章齐全。
* **时效性：** 试压报告等关键文件应在测试完成后及时整理出具。
* **依据：** 资料编制必须符合国家及地方相关消防技术规范（如GB 50084《自动喷水灭火系统设计规范》、GB 50261《自动喷水灭火系统施工及验收规范》）、标准以及合同要求。
* **目的：**
* 供**消防验收主管部门**审查，是工程能否通过消防验收的关键依据。
* 作为**工程竣工资料**的重要组成部分，移交建设单位和档案馆存档。
* 为后续**系统运行、维护保养、故障排查**提供基础技术档案。
**务必在工程竣工验收前，对照清单仔细整理核对所有资料，确保齐全有效。** 建议与监理单位和当地消防验收部门提前沟通，确认具体要求和细节。
> **温馨提示：** 不同地区或项目可能对资料的具体要求略有差异，建议参考当地消防部门的最新规定和项目合同的具体条款。
